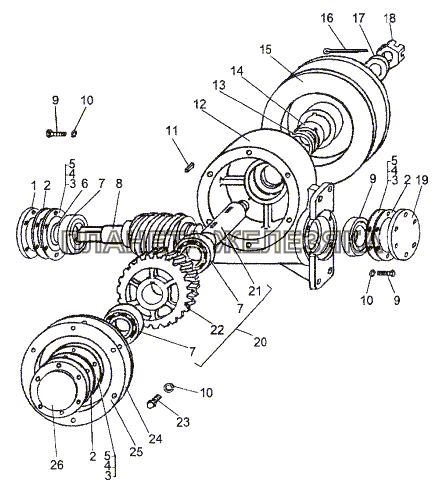

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 5247Б-3925240-Б |
Крышка сальника Подробнее |
|
|
| 2 | 5247Б-3925248 |
Прокладка уплотнительная Подробнее |
|
|
| 3 | 5247Б-3925245 |
Прокладка крышки регулировочная Подробнее |
|
|
| 4 | 5247Б-3925246 |
Прокладка крышки Подробнее |
|
|
| 5 | 5247Б-3925247 |
Прокладка крышки Подробнее |
|
|
| 6 | 0000-2907856 |
Кольцо Н1-32х25-2 Подробнее |
|
|
| 7 | 0000-3925272 |
Подшипник 7205К1 Подробнее |
|
|
| 8 | 5247Б-3925232 |
Червяк редуктора Подробнее |
|
|
| 9 | 201458 |
Болт М8-6gх25 Подробнее |
|
|
| 10 | 252135 |
Шайба 8Т Подробнее |
|
|
| 11 | 378145 |
Шпонка 2х8х7х36 Подробнее |
|
|
| 12 | 5247Б-3925226 |
Корпус редуктора Подробнее |
|
|
| 13 | 0000-1709749 |
Кольцо 030-036-36-2-2 Подробнее |
|
|
| 14 | 5247Б-3925238 |
Втулка распорная Подробнее |
|
|
| 15 | 5247-3925268-Б |
Барабан редуктора Подробнее |
|
|
| 16 | 258053 |
Шплинт 4х25 Подробнее |
|
|
| 17 | 252017 |
Шайба 16 Подробнее |
|
|
| 18 | 311602 |
Гайка М16х1,5-5Н6Н Подробнее |
|
|
| 19 | 5247Б-3925242 |
Крышка подшипника червяка Подробнее |
|
|
| 20 | 5247Б-3925228-Б |
Червячное колесо редуктора с валом Подробнее |
|
|
| 21 | 5247Б-3925231-Б |
Вал червячного колеса Подробнее |
|
|
| 22 | 5247Б-3925230-Б |
Червяк Подробнее |
|
|
| 23 | 201456 |
Болт М8-6gх20 Подробнее |
|
|
| 24 | 5247Б-3925237 |
Прокладка большой крышки Подробнее |
|
|
| 25 | 5247Б-3925236-Б |
Крышка редуктора большая Подробнее |
|
|
| 26 | 5247Б-3925250 |
Крышка редуктора Подробнее |
|
