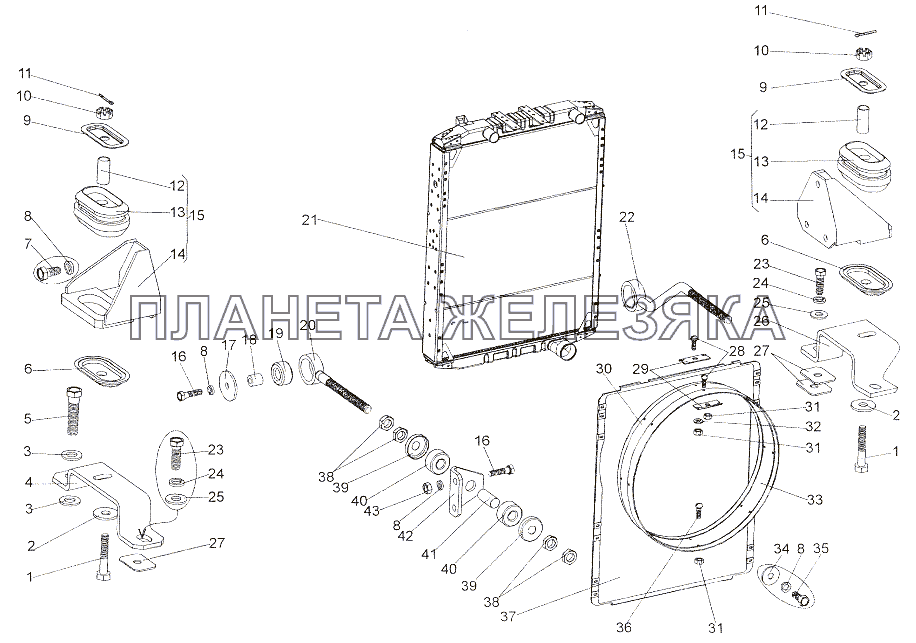

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 205465 |
Болт 2M12x1,25-6gx60 Подробнее |
|
|
| 2 | 252045-10 |
Шайба 12 Подробнее |
|
|
| 3 | 252016 |
Шайба 14 Подробнее |
|
|
| 4 | 6527-1302553 |
Кронштейн левый Подробнее |
|
|
| 5 | 205185 |
Болт 2М14х1,5-6gх50 Подробнее |
|
|
| 6 | 6430-1302063 |
Чашка Подробнее |
|
|
| 7 | 201454 |
Болт М8-6gх16 Подробнее |
|
|
| 8 | 252135 |
Шайба 8Т Подробнее |
|
|
| 9 | 6430-1302062 |
Чашка Подробнее |
|
|
| 10 | 250977 |
Гайка М12х1,25-5Н6Н Подробнее |
|
|
 |
11 | 258040 |
Шплинт 3,2х25 Подробнее |
|
| 12 | 6430-1302124 |
Втулка распорная Подробнее |
|
|
| 13 | 6430-1302060 |
Подушка Подробнее |
|
|
| 14 | 7401-1302570 |
Кронштейн Подробнее |
|
|
| 15 | 7401-1302550 |
Кронштейн Подробнее |
|
|
| 16 | 201460 |
Болт М8-6gх30 Подробнее |
|
|
| 17 | 375531 |
Шайба 8 Подробнее |
|
|
| 18 | 64226-1302138 |
Втулка Подробнее |
|
|
| 19 | 500-1302139 |
Буфер Подробнее |
|
|
| 20 | 6527-1302113 |
Стяжка Подробнее |
|
|
 |
21 | 543208-1301010 |
Радиатор Подробнее |
|
| 22 | 6527-1302112 |
Стяжка Подробнее |
|
|
| 23 | 370906 |
Болт М10-6gх30 Подробнее |
|
|
| 24 | 252136 |
Шайба 10 ОТ Подробнее |
|
|
| 25 | 252039 |
Шайба 10 Подробнее |
|
|
| 26 | 6527-1302552 |
Кронштейн правый Подробнее |
|
|
| 27 | 652511-1302066 |
Пластина Подробнее |
|
|
| 28 | 220105 |
Винт М6-6gх16 Подробнее |
|
|
| 29 | 64221-1309045 |
Прижим Подробнее |
|
|
| 30 | 543208-1309025 |
Лента обода Подробнее |
|
|
| 31 | 250508 |
Гайка М6-6Н Подробнее |
|
|
| 32 | 252004 |
Шайба 6 Подробнее |
|
|
| 33 | 6527-1309052 |
Уплотнитель Подробнее |
|
|
| 34 | 252038 |
Шайба 8 Подробнее |
|
|
| 35 | 201456 |
Болт М8-6gх20 Подробнее |
|
|
| 36 | 220107 |
Винт М6-6gх20 Подробнее |
|
|
 |
37 | 54401-1309011 |
Кожух вентилятора Подробнее |
|
| 38 | 250615 |
Гайка М12х1,25-6Н Подробнее |
|
|
| 39 | 5335-1302063 |
Чашка малая Подробнее |
|
|
| 40 | 547A-3723402 |
Подушка Подробнее |
|
|
| 41 | 500-1302138 |
Втулка распорная Подробнее |
|
|
| 42 | 65271-1302111 |
Кронштейн стяжки Подробнее |
|
|
| 43 | 250510 |
Гайка М8х1-6Н Подробнее |
|
