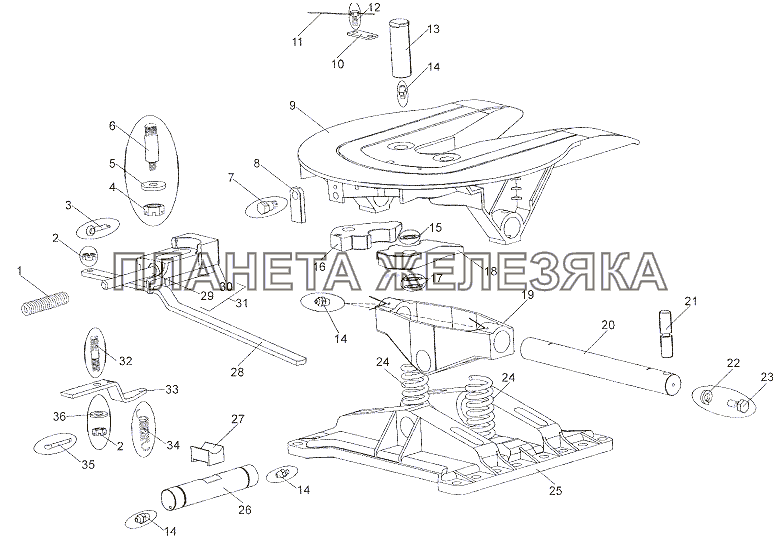

№ | Номер детали | Наименование детали | ||
---|---|---|---|---|
1 | 537-2703033 |
Пружина Подробнее |
|
|
2 | 250959 |
Гайка М12-6Н Подробнее |
|
|
3 | 258054 |
Шплинт 4х32 Подробнее |
|
|
4 | 374820 |
Гайка М18х1,5-5H6H Подробнее |
|
|
5 | 537-2703036 |
Шайба замка захватов Подробнее |
|
|
6 | 537-2703035 |
Шпилька замка захватов Подробнее |
|
|
7 | 372179 |
Болт М14-6hх25 Подробнее |
|
|
8 | 537-2703045 |
Планка предохранительная Подробнее |
|
|
9 | 537-2702030-А |
Седло Подробнее |
|
|
10 | 537-2703021 |
Планка стопорная Подробнее |
|
|
11 | 258280 |
Шплинт 1,6х150 Подробнее |
|
|
12 | 206496 |
Болт 3М8gх16 Подробнее |
|
|
13 | 537-2703020 |
Палец захвата седельного устройства Подробнее |
|
|
14 | 264020 |
Масленка 1.3.Ц6 Подробнее |
|
|
15 | 537-2703055 |
Шайба регулировочная Подробнее |
|
|
16 | 537-2703014 |
Захват правый Подробнее |
|
|
17 | 537-2703056 |
Шайба регулировочная Подробнее |
|
|
18 | 537-2703017 |
Захват левый Подробнее |
|
|
19 | 537-2702040 |
Балансир седла Подробнее |
|
|
20 | 537-2702032 |
Ось Подробнее |
|
|
21 | 537-2702034 |
Палец Подробнее |
|
|
22 | 252136 |
Шайба 10 ОТ Подробнее |
|
|
23 | 537-2702037 |
Болт стопорный Подробнее |
|
|
24 | 537-2702048 |
Пружина амортизационная Подробнее |
|
|
25 | 537-2702020 |
Плита нижняя Подробнее |
|
|
26 | 537-2702044-10 |
Ось Подробнее |
|
|
27 | 537-2702046 |
Сухарь оси балансира седла Подробнее |
|
|
28 | 537-2703050 |
Рычаг замка захватов Подробнее |
|
|
29 | 7429-2703032 |
Шток Подробнее |
|
|
30 | 78429-2703030 |
Замок захватов Подробнее |
|
|
31 | 537-2703028 |
Замок захватов Подробнее |
|
|
32 | 310463 |
Шпилька М12х25 Подробнее |
|
|
33 | 537-2703040 |
Защелка замка захватов Подробнее |
|
|
34 | 537-2703139 |
Пружина Подробнее |
|
|
![]() |
35 | 258040 |
Шплинт 3,2х25 Подробнее |
|
36 | 252007 |
Шайба 12 Подробнее |
|
