Номер детали |
Наименование детали |
|
|
|
|
69237-8400008 |

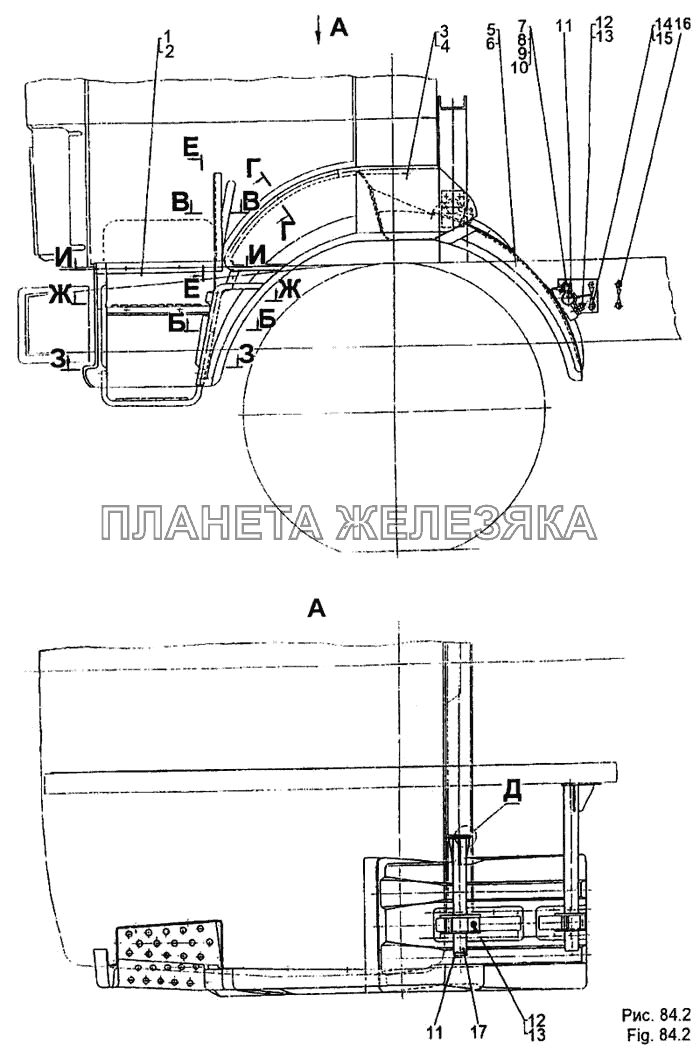

Установка подножек
Подробнее
Дополнительная информация:
| Кол-во на "65158" |
1 |
| Сборочная ед-ца |
65158-0000010 |
| Модель |
69237 |
| Группа |
Оперение |
| Подгруппа |
Оперение в сборе |
| Порядковый номер детали |
008 |
|
|
|
|
1 |
69237-8405470 |
Панель правая
Подробнее
Дополнительная информация:
| Кол-во на "65158" |
1 |
| Сборочная ед-ца |
69237-8400008 |
| Модель |
69237 |
| Группа |
Оперение |
| Подгруппа |
Подножка |
| Порядковый номер детали |
470 |
|
|
|
|
2 |
69237-8405471 |
Панель левая
Подробнее
Дополнительная информация:
| Кол-во на "65158" |
1 |
| Сборочная ед-ца |
69237-8400008 |
| Модель |
69237 |
| Группа |
Оперение |
| Подгруппа |
Подножка |
| Порядковый номер детали |
471 |
|
|
|
|
3 |
69237-8403020 |
Крыло переднее правое
Подробнее
Дополнительная информация:
| Кол-во на "65158" |
1 |
| Сборочная ед-ца |
69237-8400008 |
| Модель |
69237 |
| Группа |
Оперение |
| Подгруппа |
Крыло переднее и фартук крыла |
| Порядковый номер детали |
020 |
|
|
|
|
4 |
69237-8403021 |
Крыло переднее левое
Подробнее
Дополнительная информация:
| Кол-во на "65158" |
1 |
| Сборочная ед-ца |
69237-8400008 |
| Модель |
69237 |
| Группа |
Оперение |
| Подгруппа |
Крыло переднее и фартук крыла |
| Порядковый номер детали |
021 |
|
|
|
|
5 |
69237-8403050 |
Брызговик крыла
Подробнее
Дополнительная информация:
| Кол-во на "65158" |
1 |
| Сборочная ед-ца |
69237-8400008 |
| Модель |
69237 |
| Группа |
Оперение |
| Подгруппа |
Крыло переднее и фартук крыла |
| Порядковый номер детали |
050 |
|
|
|
|
6 |
69237-8403051 |
Брызговик крыла
Подробнее
Дополнительная информация:
| Кол-во на "65158" |
1 |
| Сборочная ед-ца |
69237-8400008 |
| Модель |
69237 |
| Группа |
Оперение |
| Подгруппа |
Крыло переднее и фартук крыла |
| Порядковый номер детали |
051 |
|
|
|
|
7 |
202123 |
Болт М16-6gх50
Подробнее
Дополнительная информация:
| Кол-во на "65158" |
2 |
| Сборочная ед-ца |
69237-8400008 |
| Покрытие |
без покрытия |
| ОКПО класс |
45 Изделия автомобильной промышленности |
| ОКПО подкласс |
9 Унифицированные узлы, детали и крепежные изделия, применяемые в автомобильной промышленности, и ремонтно-эксплуатационные комплекты |
| Вид изделия |
30-39 - болты |
| Вид покрытия |
1 - цинковое с хроматированием (цинкование и пассивирование(П29) |
|
|
|
|
8 |
250560 |
Гайка М16-6Н
Подробнее
Дополнительная информация:
| Кол-во на "65158" |
2 |
| Сборочная ед-ца |
69237-8400008 |
| Покрытие |
без покрытия |
| ОКПО класс |
45 Изделия автомобильной промышленности |
| ОКПО подкласс |
9 Унифицированные узлы, детали и крепежные изделия, применяемые в автомобильной промышленности, и ремонтно-эксплуатационные комплекты |
| Вид изделия |
55-59 - гайки |
| Вид покрытия |
1 - цинковое с хроматированием (цинкование и пассивирование(П29) |
|
|
|
|
9 |
252017 |
Шайба 16
Подробнее
Дополнительная информация:
| Кол-во на "65158" |
2 |
| Сборочная ед-ца |
69237-8400008 |
| Покрытие |
без покрытия |
| ОКПО класс |
45 Изделия автомобильной промышленности |
| ОКПО подкласс |
9 Унифицированные узлы, детали и крепежные изделия, применяемые в автомобильной промышленности, и ремонтно-эксплуатационные комплекты |
| Вид изделия |
80-81 - шайбы |
| Вид покрытия |
1 - цинковое с хроматированием (цинкование и пассивирование(П29) |
|
|
|
|
10 |
252139 |
Шайба 16 ОТ
Подробнее
Дополнительная информация:
| Кол-во на "65158" |
2 |
| Сборочная ед-ца |
69237-8400008 |
| Покрытие |
без покрытия |
| ОКПО класс |
45 Изделия автомобильной промышленности |
| ОКПО подкласс |
9 Унифицированные узлы, детали и крепежные изделия, применяемые в автомобильной промышленности, и ремонтно-эксплуатационные комплекты |
| Вид изделия |
80-81 - шайбы |
| Вид покрытия |
1 - цинковое с хроматированием (цинкование и пассивирование(П29) |
|
|
|
|
11 |
54322-8511189 |
Заглушка
Подробнее
Дополнительная информация:
| Кол-во на "65158" |
4 |
| Сборочная ед-ца |
69237-8400008 |
| Модель |
54322 |
| Группа |
Платформа |
| Подгруппа |
Брызговики платформы |
| Порядковый номер детали |
189 |
|
|
|
|
12 |
210410 |
Болт М10-6gх50
Подробнее
Дополнительная информация:
| Кол-во на "65158" |
4 |
| Сборочная ед-ца |
69237-8400008 |
| Покрытие |
без покрытия |
|
|
|
|
13 |
250512 |
Гайка М10-6Н
Подробнее
Дополнительная информация:
| Кол-во на "65158" |
8 |
| Сборочная ед-ца |
69237-8400008 |
| Покрытие |
без покрытия |
| ОКПО класс |
45 Изделия автомобильной промышленности |
| ОКПО подкласс |
9 Унифицированные узлы, детали и крепежные изделия, применяемые в автомобильной промышленности, и ремонтно-эксплуатационные комплекты |
| Вид изделия |
55-59 - гайки |
| Вид покрытия |
1 - цинковое с хроматированием (цинкование и пассивирование(П29) |
|
|
|
|
14 |
69237-8404222 |
Кронштейн
Подробнее
Дополнительная информация:
| Кол-во на "65158" |
1 |
| Сборочная ед-ца |
69237-8400008 |
| Модель |
69237 |
| Группа |
Оперение |
| Подгруппа |
Крыло заднее |
| Порядковый номер детали |
222 |
|
|
|
|
15 |
69237-8404223 |
Кронштейн
Подробнее
Дополнительная информация:
| Кол-во на "65158" |
1 |
| Сборочная ед-ца |
69237-8400008 |
| Модель |
69237 |
| Группа |
Оперение |
| Подгруппа |
Крыло заднее |
| Порядковый номер детали |
223 |
|
|
|
|
16 |
258286 |
Шплинт 1,6х300
Подробнее
Дополнительная информация:
| Кол-во на "65158" |
4 |
| Сборочная ед-ца |
69237-8400008 |
| Покрытие |
без покрытия |
|
|
|
|
17 |
69237-8404220 |
Кронштейн
Подробнее
Дополнительная информация:
| Кол-во на "65158" |
2 |
| Сборочная ед-ца |
69237-8400008 |
| Модель |
69237 |
| Группа |
Оперение |
| Подгруппа |
Крыло заднее |
| Порядковый номер детали |
220 |
|
|
|
|
18 |
201458 |
Болт М8-6gх25
Подробнее
Дополнительная информация:
| Кол-во на "65158" |
22 |
| Сборочная ед-ца |
69237-8400008 |
| Покрытие |
без покрытия |
| ОКПО класс |
45 Изделия автомобильной промышленности |
| ОКПО подкласс |
9 Унифицированные узлы, детали и крепежные изделия, применяемые в автомобильной промышленности, и ремонтно-эксплуатационные комплекты |
| Вид изделия |
30-39 - болты |
| Вид покрытия |
1 - цинковое с хроматированием (цинкование и пассивирование(П29) |
|
|
|
|
19 |
250510 |
Гайка М8х1-6Н
Подробнее
Дополнительная информация:
| Кол-во на "65158" |
50 |
| Сборочная ед-ца |
69237-8400008 |
| Покрытие |
без покрытия |
| ОКПО класс |
45 Изделия автомобильной промышленности |
| ОКПО подкласс |
9 Унифицированные узлы, детали и крепежные изделия, применяемые в автомобильной промышленности, и ремонтно-эксплуатационные комплекты |
| Вид изделия |
55-59 - гайки |
| Вид покрытия |
1 - цинковое с хроматированием (цинкование и пассивирование(П29) |
|
|
 |
20 |
252005 |
Шайба 8
Подробнее
Дополнительная информация:
| Кол-во на "65158" |
52 |
| Сборочная ед-ца |
69237-8400008 |
| Покрытие |
без покрытия |
| ОКПО класс |
45 Изделия автомобильной промышленности |
| ОКПО подкласс |
9 Унифицированные узлы, детали и крепежные изделия, применяемые в автомобильной промышленности, и ремонтно-эксплуатационные комплекты |
| Вид изделия |
80-81 - шайбы |
| Вид покрытия |
1 - цинковое с хроматированием (цинкование и пассивирование(П29) |
|
|
|
|
|
|
21 |
252135 |
Шайба 8Т
Подробнее
Дополнительная информация:
| Кол-во на "65158" |
50 |
| Сборочная ед-ца |
69237-8400008 |
| Покрытие |
без покрытия |
| ОКПО класс |
45 Изделия автомобильной промышленности |
| ОКПО подкласс |
9 Унифицированные узлы, детали и крепежные изделия, применяемые в автомобильной промышленности, и ремонтно-эксплуатационные комплекты |
| Вид изделия |
80-81 - шайбы |
| Вид покрытия |
1 - цинковое с хроматированием (цинкование и пассивирование(П29) |
|
|
|
|
22 |
221663 |
Винт М8-6gх18
Подробнее
Дополнительная информация:
| Кол-во на "65158" |
4 |
| Сборочная ед-ца |
69237-8400008 |
| Покрытие |
без покрытия |
|
|
|
|
23 |
252038 |
Шайба 8
Подробнее
Дополнительная информация:
| Кол-во на "65158" |
24 |
| Сборочная ед-ца |
69237-8400008 |
| Покрытие |
без покрытия |
|
|
|
|
24 |
201614 |
Болт М14х1,5-6gх40
Подробнее
Дополнительная информация:
| Кол-во на "65158" |
6 |
| Сборочная ед-ца |
69237-8400008 |
| Покрытие |
без покрытия |
|
|
|
|
25 |
250559 |
Гайка М14х1,5-6Н
Подробнее
Дополнительная информация:
| Кол-во на "65158" |
6 |
| Сборочная ед-ца |
69237-8400008 |
| Покрытие |
без покрытия |
| ОКПО класс |
45 Изделия автомобильной промышленности |
| ОКПО подкласс |
9 Унифицированные узлы, детали и крепежные изделия, применяемые в автомобильной промышленности, и ремонтно-эксплуатационные комплекты |
| Вид изделия |
55-59 - гайки |
| Вид покрытия |
1 - цинковое с хроматированием (цинкование и пассивирование(П29) |
|
|
|
|
26 |
252016 |
Шайба 14
Подробнее
Дополнительная информация:
| Кол-во на "65158" |
6 |
| Сборочная ед-ца |
69237-8400008 |
| Покрытие |
без покрытия |
| ОКПО класс |
45 Изделия автомобильной промышленности |
| ОКПО подкласс |
9 Унифицированные узлы, детали и крепежные изделия, применяемые в автомобильной промышленности, и ремонтно-эксплуатационные комплекты |
| Вид изделия |
80-81 - шайбы |
| Вид покрытия |
1 - цинковое с хроматированием (цинкование и пассивирование(П29) |
|
|
|
|
27 |
252138 |
Шайба 14 ОТ
Подробнее
Дополнительная информация:
| Кол-во на "65158" |
6 |
| Сборочная ед-ца |
69237-8400008 |
| Покрытие |
без покрытия |
| ОКПО класс |
45 Изделия автомобильной промышленности |
| ОКПО подкласс |
9 Унифицированные узлы, детали и крепежные изделия, применяемые в автомобильной промышленности, и ремонтно-эксплуатационные комплекты |
| Вид изделия |
80-81 - шайбы |
| Вид покрытия |
1 - цинковое с хроматированием (цинкование и пассивирование(П29) |
|
|
|
|
28 |
201493 |
Болт М10-6gх16
Подробнее
Дополнительная информация:
| Кол-во на "65158" |
2 |
| Сборочная ед-ца |
69237-8400008 |
| Покрытие |
без покрытия |
|
|
|
|
29 |
252136 |
Шайба 10 ОТ
Подробнее
Дополнительная информация:
| Кол-во на "65158" |
2 |
| Сборочная ед-ца |
69237-8400008 |
| Покрытие |
без покрытия |
| ОКПО класс |
45 Изделия автомобильной промышленности |
| ОКПО подкласс |
9 Унифицированные узлы, детали и крепежные изделия, применяемые в автомобильной промышленности, и ремонтно-эксплуатационные комплекты |
| Вид изделия |
80-81 - шайбы |
| Вид покрытия |
1 - цинковое с хроматированием (цинкование и пассивирование(П29) |
|
|
|
|
30 |
6923-8405058 |
Раскос
Подробнее
Дополнительная информация:
| Кол-во на "65158" |
1 |
| Сборочная ед-ца |
69237-8400008 |
| Модель |
6923 |
| Группа |
Оперение |
| Подгруппа |
Подножка |
| Порядковый номер детали |
058 |
|
|
|
|
31 |
69237-8405056 |
Раскос
Подробнее
Дополнительная информация:
| Кол-во на "65158" |
1 |
| Сборочная ед-ца |
69237-8400008 |
| Модель |
69237 |
| Группа |
Оперение |
| Подгруппа |
Подножка |
| Порядковый номер детали |
056 |
|
|
|
|
32 |
6923-8405086 |
Панель правая
Подробнее
Дополнительная информация:
| Кол-во на "65158" |
1 |
| Сборочная ед-ца |
69237-8400008 |
| Модель |
6923 |
| Группа |
Оперение |
| Подгруппа |
Подножка |
| Порядковый номер детали |
086 |
|
|
|
|
33 |
69237-8405087 |
Панель левая
Подробнее
Дополнительная информация:
| Кол-во на "65158" |
1 |
| Сборочная ед-ца |
69237-8400008 |
| Модель |
69237 |
| Группа |
Оперение |
| Подгруппа |
Подножка |
| Порядковый номер детали |
087 |
|
|
|
|
34 |
201454 |
Болт М8-6gх16
Подробнее
Дополнительная информация:
| Кол-во на "65158" |
4 |
| Сборочная ед-ца |
69237-8400008 |
| Покрытие |
без покрытия |
| ОКПО класс |
45 Изделия автомобильной промышленности |
| ОКПО подкласс |
9 Унифицированные узлы, детали и крепежные изделия, применяемые в автомобильной промышленности, и ремонтно-эксплуатационные комплекты |
| Вид изделия |
30-39 - болты |
| Вид покрытия |
1 - цинковое с хроматированием (цинкование и пассивирование(П29) |
|
|
|
|
35 |
201456 |
Болт М8-6gх20
Подробнее
Дополнительная информация:
| Кол-во на "65158" |
16 |
| Сборочная ед-ца |
69237-8400008 |
| Покрытие |
без покрытия |
| ОКПО класс |
45 Изделия автомобильной промышленности |
| ОКПО подкласс |
9 Унифицированные узлы, детали и крепежные изделия, применяемые в автомобильной промышленности, и ремонтно-эксплуатационные комплекты |
| Вид изделия |
30-39 - болты |
| Вид покрытия |
1 - цинковое с хроматированием (цинкование и пассивирование(П29) |
|
|
 |
36 |
6422-8405024 |
Подножка верхняя
Подробнее
Дополнительная информация:
| Кол-во на "65158" |
2 |
| Сборочная ед-ца |
69237-8400008 |
| Модель |
6422 |
| Группа |
Оперение |
| Подгруппа |
Подножка |
| Порядковый номер детали |
024 |
|
|
|
|
|
|
37 |
201420 |
Болт М6-6gх20
Подробнее
Дополнительная информация:
| Кол-во на "65158" |
8 |
| Сборочная ед-ца |
69237-8400008 |
| Покрытие |
без покрытия |
| ОКПО класс |
45 Изделия автомобильной промышленности |
| ОКПО подкласс |
9 Унифицированные узлы, детали и крепежные изделия, применяемые в автомобильной промышленности, и ремонтно-эксплуатационные комплекты |
| Вид изделия |
30-39 - болты |
| Вид покрытия |
1 - цинковое с хроматированием (цинкование и пассивирование(П29) |
|
|
|
|
38 |
250508 |
Гайка М6-6Н
Подробнее
Дополнительная информация:
| Кол-во на "65158" |
8 |
| Сборочная ед-ца |
69237-8400008 |
| Покрытие |
без покрытия |
| ОКПО класс |
45 Изделия автомобильной промышленности |
| ОКПО подкласс |
9 Унифицированные узлы, детали и крепежные изделия, применяемые в автомобильной промышленности, и ремонтно-эксплуатационные комплекты |
| Вид изделия |
55-59 - гайки |
| Вид покрытия |
1 - цинковое с хроматированием (цинкование и пассивирование(П29) |
|
|
|
|
39 |
252037 |
Шайба 6
Подробнее
Дополнительная информация:
| Кол-во на "65158" |
8 |
| Сборочная ед-ца |
69237-8400008 |
| Покрытие |
без покрытия |
| ОКПО класс |
45 Изделия автомобильной промышленности |
| ОКПО подкласс |
9 Унифицированные узлы, детали и крепежные изделия, применяемые в автомобильной промышленности, и ремонтно-эксплуатационные комплекты |
| Вид изделия |
80-81 - шайбы |
| Вид покрытия |
1 - цинковое с хроматированием (цинкование и пассивирование(П29) |
|
|
|
|
40 |
252134 |
Шайба 6Т
Подробнее
Дополнительная информация:
| Кол-во на "65158" |
8 |
| Сборочная ед-ца |
69237-8400008 |
| Покрытие |
без покрытия |
| ОКПО класс |
45 Изделия автомобильной промышленности |
| ОКПО подкласс |
9 Унифицированные узлы, детали и крепежные изделия, применяемые в автомобильной промышленности, и ремонтно-эксплуатационные комплекты |
| Вид изделия |
80-81 - шайбы |
| Вид покрытия |
1 - цинковое с хроматированием (цинкование и пассивирование(П29) |
|
|
 |
41 |
6422-8405016 |
Подножка нижняя
Подробнее
Дополнительная информация:
| Кол-во на "65158" |
2 |
| Сборочная ед-ца |
69237-8400008 |
| Модель |
6422 |
| Группа |
Оперение |
| Подгруппа |
Подножка |
| Порядковый номер детали |
016 |
|
|
|
|
|
|
42 |
252004 |
Шайба 6
Подробнее
Дополнительная информация:
| Кол-во на "65158" |
4 |
| Сборочная ед-ца |
69237-8400008 |
| Покрытие |
без покрытия |
| ОКПО класс |
45 Изделия автомобильной промышленности |
| ОКПО подкласс |
9 Унифицированные узлы, детали и крепежные изделия, применяемые в автомобильной промышленности, и ремонтно-эксплуатационные комплекты |
| Вид изделия |
80-81 - шайбы |
| Вид покрытия |
1 - цинковое с хроматированием (цинкование и пассивирование(П29) |
|
|
