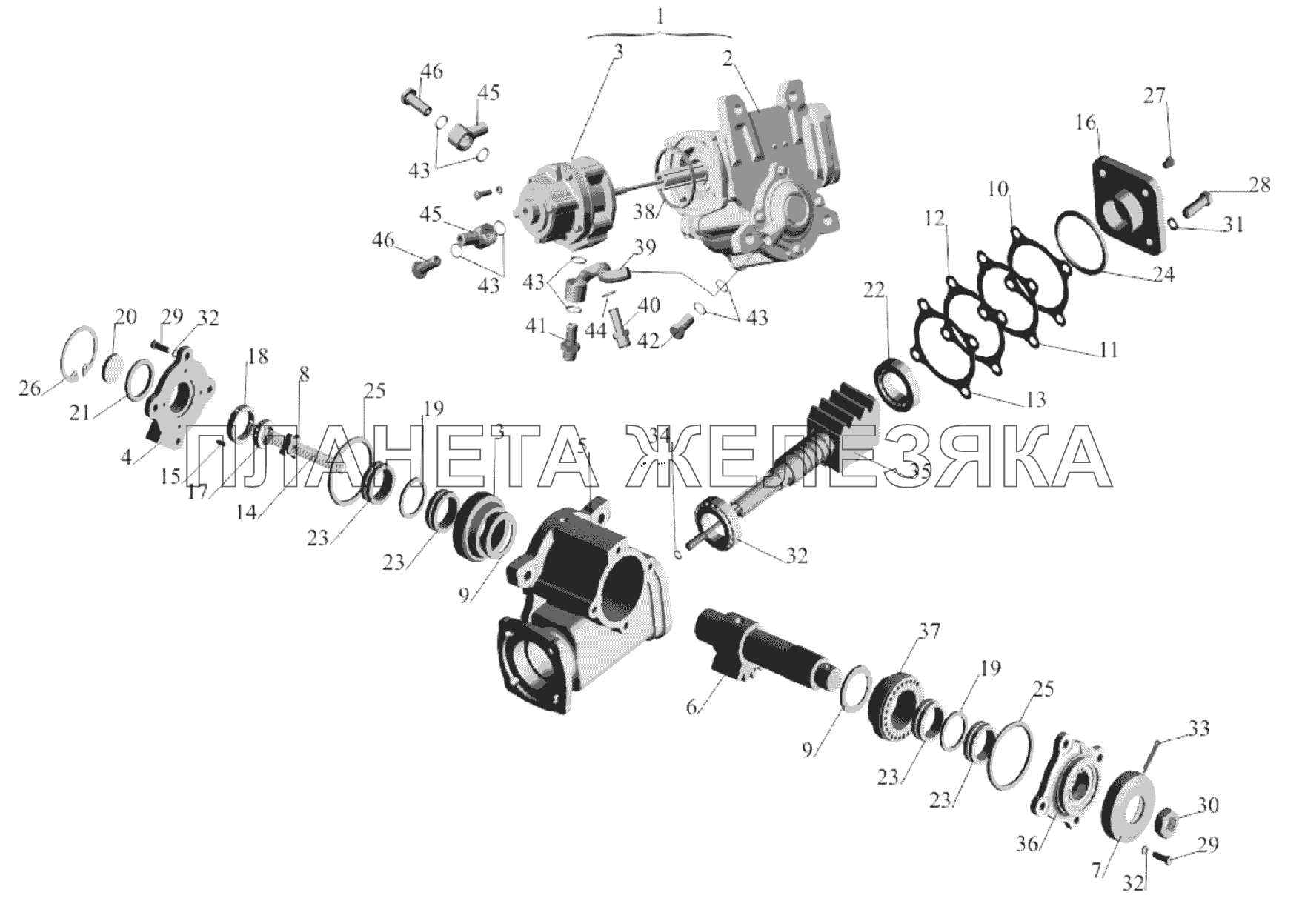

Номер детали |
Наименование детали |
|
|
|
1 |
64229-3400008 |
Рулевой механизм
Подробнее
Дополнительная информация:
| Кол-во на "651705-247, 651705-247-600, 651705-247-700, 651705-257, 651705-257-600, 651705-257-700, 651705-281, 651705-281-600, 651705-281-700, 651705-282, 651705-283, З-651705-283-600, 651705-283-700, 651705-284" |
1 |
| Модель |
64229 |
| Группа |
Управление рулевое |
| Подгруппа |
Управление рулевое в сборе |
| Порядковый номер детали |
008 |
|
|
|
|
2 |
64229-3401005-02 |
Рулевой механизм в сборе
Подробнее
Дополнительная информация:
| Кол-во на "651705-247, 651705-247-600, 651705-247-700, 651705-257, 651705-257-600, 651705-257-700, 651705-281, 651705-281-600, 651705-281-700, 651705-282, 651705-283, З-651705-283-600, 651705-283-700, 651705-284" |
1 |
| Модель |
64229 |
| Группа |
Управление рулевое |
| Подгруппа |
Управление рулевое (механизм рулевого управления) |
| Порядковый номер детали |
005 |
|
|
|
|
3 |
5336-3416010-01 |
Распределитель
Подробнее
Дополнительная информация:
| Кол-во на "651705-247, 651705-247-600, 651705-247-700, 651705-257, 651705-257-600, 651705-257-700, 651705-281, 651705-281-600, 651705-281-700, 651705-282, 651705-283, З-651705-283-600, 651705-283-700, 651705-284" |
1 |
| Модель |
5336 |
| Группа |
Управление рулевое |
| Подгруппа |
3416 |
| Порядковый номер детали |
010 |
|
|
|
|
4 |
64229-3401087-20 |
Крышка
Подробнее
Дополнительная информация:
| Кол-во на "651705-247, 651705-247-600, 651705-247-700, 651705-257, 651705-257-600, 651705-257-700, 651705-281, 651705-281-600, 651705-281-700, 651705-282, 651705-283, З-651705-283-600, 651705-283-700, 651705-284" |
1 |
| Модель |
64229 |
| Группа |
Управление рулевое |
| Подгруппа |
Управление рулевое (механизм рулевого управления) |
| Порядковый номер детали |
087 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
5 |
5336-3401015 |
Картер
Подробнее
Дополнительная информация:
| Кол-во на "651705-247, 651705-247-600, 651705-247-700, 651705-257, 651705-257-600, 651705-257-700, 651705-281, 651705-281-600, 651705-281-700, 651705-282, 651705-283, З-651705-283-600, 651705-283-700, 651705-284" |
1 |
| Модель |
5336 |
| Группа |
Управление рулевое |
| Подгруппа |
Управление рулевое (механизм рулевого управления) |
| Порядковый номер детали |
015 |
|
|
|
|
6 |
6422-3401065-02 |
Сектор
Подробнее
Дополнительная информация:
| Кол-во на "651705-247, 651705-247-600, 651705-247-700, 651705-257, 651705-257-600, 651705-257-700, 651705-281, 651705-281-600, 651705-281-700, 651705-282, 651705-283, З-651705-283-600, 651705-283-700, 651705-284" |
1 |
| Модель |
6422 |
| Группа |
Управление рулевое |
| Подгруппа |
Управление рулевое (механизм рулевого управления) |
| Порядковый номер детали |
065 |
|
|
|
|
7 |
64221-3401066 |
Уплотнитель
Подробнее
Дополнительная информация:
| Кол-во на "651705-247, 651705-247-600, 651705-247-700, 651705-257, 651705-257-600, 651705-257-700, 651705-281, 651705-281-600, 651705-281-700, 651705-282, 651705-283, З-651705-283-600, 651705-283-700, 651705-284" |
1 |
| Модель |
64221 |
| Группа |
Управление рулевое |
| Подгруппа |
Управление рулевое (механизм рулевого управления) |
| Порядковый номер детали |
066 |
|
|
|
|
8 |
6422-3401120 |
Муфта
Подробнее
Дополнительная информация:
| Кол-во на "651705-247, 651705-247-600, 651705-247-700, 651705-257, 651705-257-600, 651705-257-700, 651705-281, 651705-281-600, 651705-281-700, 651705-282, 651705-283, З-651705-283-600, 651705-283-700, 651705-284" |
1 |
| Модель |
6422 |
| Группа |
Управление рулевое |
| Подгруппа |
Управление рулевое (механизм рулевого управления) |
| Порядковый номер детали |
120 |
|
|
|
|
9 |
5336-3401156 |
Кольцо
Подробнее
Дополнительная информация:
| Кол-во на "651705-247, 651705-247-600, 651705-247-700, 651705-257, 651705-257-600, 651705-257-700, 651705-281, 651705-281-600, 651705-281-700, 651705-282, 651705-283, З-651705-283-600, 651705-283-700, 651705-284" |
2 |
| Модель |
5336 |
| Группа |
Управление рулевое |
| Подгруппа |
Управление рулевое (механизм рулевого управления) |
| Порядковый номер детали |
156 |
|
|
|
|
10 |
5336-3401185 |
Прокладка
Подробнее
Дополнительная информация:
| Кол-во на "651705-247, 651705-247-600, 651705-247-700, 651705-257, 651705-257-600, 651705-257-700, 651705-281, 651705-281-600, 651705-281-700, 651705-282, 651705-283, З-651705-283-600, 651705-283-700, 651705-284" |
3 |
| Модель |
5336 |
| Группа |
Управление рулевое |
| Подгруппа |
Управление рулевое (механизм рулевого управления) |
| Порядковый номер детали |
185 |
|
|
|
|
11 |
5336-3401186 |
Прокладка
Подробнее
Дополнительная информация:
| Кол-во на "651705-247, 651705-247-600, 651705-247-700, 651705-257, 651705-257-600, 651705-257-700, 651705-281, 651705-281-600, 651705-281-700, 651705-282, 651705-283, З-651705-283-600, 651705-283-700, 651705-284" |
4 |
| Модель |
5336 |
| Группа |
Управление рулевое |
| Подгруппа |
Управление рулевое (механизм рулевого управления) |
| Порядковый номер детали |
186 |
|
|
|
|
12 |
5336-3401187 |
Прокладка
Подробнее
Дополнительная информация:
| Кол-во на "651705-247, 651705-247-600, 651705-247-700, 651705-257, 651705-257-600, 651705-257-700, 651705-281, 651705-281-600, 651705-281-700, 651705-282, 651705-283, З-651705-283-600, 651705-283-700, 651705-284" |
3 |
| Модель |
5336 |
| Группа |
Управление рулевое |
| Подгруппа |
Управление рулевое (механизм рулевого управления) |
| Порядковый номер детали |
187 |
|
|
|
|
13 |
5336-3401188 |
Прокладка
Подробнее
Дополнительная информация:
| Кол-во на "651705-247, 651705-247-600, 651705-247-700, 651705-257, 651705-257-600, 651705-257-700, 651705-281, 651705-281-600, 651705-281-700, 651705-282, 651705-283, З-651705-283-600, 651705-283-700, 651705-284" |
1 |
| Модель |
5336 |
| Группа |
Управление рулевое |
| Подгруппа |
Управление рулевое (механизм рулевого управления) |
| Порядковый номер детали |
188 |
|
|
|
|
14 |
200-3509097 |
Пружина
Подробнее
Дополнительная информация:
| Кол-во на "651705-247, 651705-247-600, 651705-247-700, 651705-257, 651705-257-600, 651705-257-700, 651705-281, 651705-281-600, 651705-281-700, 651705-282, 651705-283, З-651705-283-600, 651705-283-700, 651705-284" |
1 |
| Модель |
200 |
| Группа |
Тормоза |
| Подгруппа |
Компрессор пневмотормозов |
| Порядковый номер детали |
097 |
|
|
|
|
15 |
5336-3401159 |
Фиксатор
Подробнее
Дополнительная информация:
| Кол-во на "651705-247, 651705-247-600, 651705-247-700, 651705-257, 651705-257-600, 651705-257-700, 651705-281, 651705-281-600, 651705-281-700, 651705-282, 651705-283, З-651705-283-600, 651705-283-700, 651705-284" |
1 |
| Модель |
5336 |
| Группа |
Управление рулевое |
| Подгруппа |
Управление рулевое (механизм рулевого управления) |
| Порядковый номер детали |
159 |
|
|
|
|
16 |
5336-3401061 |
Крышка нижняя
Подробнее
Дополнительная информация:
| Кол-во на "651705-247, 651705-247-600, 651705-247-700, 651705-257, 651705-257-600, 651705-257-700, 651705-281, 651705-281-600, 651705-281-700, 651705-282, 651705-283, З-651705-283-600, 651705-283-700, 651705-284" |
1 |
| Модель |
5336 |
| Группа |
Управление рулевое |
| Подгруппа |
Управление рулевое (механизм рулевого управления) |
| Порядковый номер детали |
061 |
|
|
|
|
17 |
6422-3401124 |
Золотник
Подробнее
Дополнительная информация:
| Кол-во на "651705-247, 651705-247-600, 651705-247-700, 651705-257, 651705-257-600, 651705-257-700, 651705-281, 651705-281-600, 651705-281-700, 651705-282, 651705-283, З-651705-283-600, 651705-283-700, 651705-284" |
1 |
| Модель |
6422 |
| Группа |
Управление рулевое |
| Подгруппа |
Управление рулевое (механизм рулевого управления) |
| Порядковый номер детали |
124 |
|
|
|
|
18 |
6422-3401122-20 |
Втулка
Подробнее
Дополнительная информация:
| Кол-во на "651705-247, 651705-247-600, 651705-247-700, 651705-257, 651705-257-600, 651705-257-700, 651705-281, 651705-281-600, 651705-281-700, 651705-282, 651705-283, З-651705-283-600, 651705-283-700, 651705-284" |
1 |
| Модель |
6422 |
| Группа |
Управление рулевое |
| Подгруппа |
Управление рулевое (механизм рулевого управления) |
| Порядковый номер детали |
122 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
19 |
64229-3401088 |
Кольцо
Подробнее
Дополнительная информация:
| Кол-во на "651705-247, 651705-247-600, 651705-247-700, 651705-257, 651705-257-600, 651705-257-700, 651705-281, 651705-281-600, 651705-281-700, 651705-282, 651705-283, З-651705-283-600, 651705-283-700, 651705-284" |
2 |
| Модель |
64229 |
| Группа |
Управление рулевое |
| Подгруппа |
Управление рулевое (механизм рулевого управления) |
| Порядковый номер детали |
088 |
|
|
|
|
20 |
6422-3401054-20 |
Шайба
Подробнее
Дополнительная информация:
| Кол-во на "651705-247, 651705-247-600, 651705-247-700, 651705-257, 651705-257-600, 651705-257-700, 651705-281, 651705-281-600, 651705-281-700, 651705-282, 651705-283, З-651705-283-600, 651705-283-700, 651705-284" |
1 |
| Модель |
6422 |
| Группа |
Управление рулевое |
| Подгруппа |
Управление рулевое (механизм рулевого управления) |
| Порядковый номер детали |
054 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
21 |
045-050-30-2-3 |
Кольцо
Подробнее
Дополнительная информация:
| Кол-во на "651705-247, 651705-247-600, 651705-247-700, 651705-257, 651705-257-600, 651705-257-700, 651705-281, 651705-281-600, 651705-281-700, 651705-282, 651705-283, З-651705-283-600, 651705-283-700, 651705-284" |
1 |
|
|
|
|
22 |
263706Е |
Подшипник
Подробнее
Дополнительная информация:
| Кол-во на "651705-247, 651705-247-600, 651705-247-700, 651705-257, 651705-257-600, 651705-257-700, 651705-281, 651705-281-600, 651705-281-700, 651705-282, 651705-283, З-651705-283-600, 651705-283-700, 651705-284" |
2 |
| Покрытие |
без покрытия |
|
|
|
|
23 |
6-110-45х55х16 |
Подшипник
Подробнее
Дополнительная информация:
| Кол-во на "651705-247, 651705-247-600, 651705-247-700, 651705-257, 651705-257-600, 651705-257-700, 651705-281, 651705-281-600, 651705-281-700, 651705-282, 651705-283, З-651705-283-600, 651705-283-700, 651705-284" |
4 |
|
|
|
|
24 |
082-090-46 |
Кольцо
Подробнее
Дополнительная информация:
| Кол-во на "651705-247, 651705-247-600, 651705-247-700, 651705-257, 651705-257-600, 651705-257-700, 651705-281, 651705-281-600, 651705-281-700, 651705-282, 651705-283, З-651705-283-600, 651705-283-700, 651705-284" |
1 |
|
|
|
|
25 |
098-102-25-2-3 |
Кольцо
Подробнее
Дополнительная информация:
| Кол-во на "651705-247, 651705-247-600, 651705-247-700, 651705-257, 651705-257-600, 651705-257-700, 651705-281, 651705-281-600, 651705-281-700, 651705-282, 651705-283, З-651705-283-600, 651705-283-700, 651705-284" |
2 |
|
|
|
|
26 |
КольцоА50 |
Кольцо А50
Подробнее
Дополнительная информация:
| Кол-во на "651705-247, 651705-247-600, 651705-247-700, 651705-257, 651705-257-600, 651705-257-700, 651705-281, 651705-281-600, 651705-281-700, 651705-282, 651705-283, З-651705-283-600, 651705-283-700, 651705-284" |
1 |
|
|
|
|
27 |
262541 |
Пробка КГ 1/8"
Подробнее
Дополнительная информация:
| Кол-во на "651705-247, 651705-247-600, 651705-247-700, 651705-257, 651705-257-600, 651705-257-700, 651705-281, 651705-281-600, 651705-281-700, 651705-282, 651705-283, З-651705-283-600, 651705-283-700, 651705-284" |
1 |
| Покрытие |
без покрытия |
|
|
|
|
28 |
1/55404/21 |
Болт М12х1,25.30.38хА
Подробнее
Дополнительная информация:
| Кол-во на "651705-247, 651705-247-600, 651705-247-700, 651705-257, 651705-257-600, 651705-257-700, 651705-281, 651705-281-600, 651705-281-700, 651705-282, 651705-283, З-651705-283-600, 651705-283-700, 651705-284" |
4 |
| Крепежная деталь |
да |
| Материал |
сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
29 |
201497 |
Болт М10-6gх25
Подробнее
Дополнительная информация:
| Кол-во на "651705-247, 651705-247-600, 651705-247-700, 651705-257, 651705-257-600, 651705-257-700, 651705-281, 651705-281-600, 651705-281-700, 651705-282, 651705-283, З-651705-283-600, 651705-283-700, 651705-284" |
8 |
| Покрытие |
без покрытия |
|
|
|
|
30 |
311702 |
Гайка М33х1,5-5Н6Н
Подробнее
Дополнительная информация:
| Кол-во на "651705-247, 651705-247-600, 651705-247-700, 651705-257, 651705-257-600, 651705-257-700, 651705-281, 651705-281-600, 651705-281-700, 651705-282, 651705-283, З-651705-283-600, 651705-283-700, 651705-284" |
1 |
| Покрытие |
без покрытия |
|
|
|
|
31 |
252137 |
Шайба 12.ОТ
Подробнее
Дополнительная информация:
| Кол-во на "651705-247, 651705-247-600, 651705-247-700, 651705-257, 651705-257-600, 651705-257-700, 651705-281, 651705-281-600, 651705-281-700, 651705-282, 651705-283, З-651705-283-600, 651705-283-700, 651705-284" |
4 |
| Покрытие |
без покрытия |
|
|
|
|
32 |
252136 |
Шайба 10.ОТ
Подробнее
Дополнительная информация:
| Кол-во на "651705-247, 651705-247-600, 651705-247-700, 651705-257, 651705-257-600, 651705-257-700, 651705-281, 651705-281-600, 651705-281-700, 651705-282, 651705-283, З-651705-283-600, 651705-283-700, 651705-284" |
8 |
| Покрытие |
без покрытия |
|
|
|
|
33 |
258073 |
Шплинт 5х60
Подробнее
Дополнительная информация:
| Кол-во на "651705-247, 651705-247-600, 651705-247-700, 651705-257, 651705-257-600, 651705-257-700, 651705-281, 651705-281-600, 651705-281-700, 651705-282, 651705-283, З-651705-283-600, 651705-283-700, 651705-284" |
1 |
| Покрытие |
без покрытия |
|
|
|
|
34 |
008-012-25-2-3 |
Кольцо
Подробнее
Дополнительная информация:
| Кол-во на "651705-247, 651705-247-600, 651705-247-700, 651705-257, 651705-257-600, 651705-257-700, 651705-281, 651705-281-600, 651705-281-700, 651705-282, 651705-283, З-651705-283-600, 651705-283-700, 651705-284" |
1 |
|
|
|
|
35 |
5336-3401030 |
Винт с гайкой
Подробнее
Дополнительная информация:
| Кол-во на "651705-247, 651705-247-600, 651705-247-700, 651705-257, 651705-257-600, 651705-257-700, 651705-281, 651705-281-600, 651705-281-700, 651705-282, 651705-283, З-651705-283-600, 651705-283-700, 651705-284" |
1 |
| Модель |
5336 |
| Группа |
Управление рулевое |
| Подгруппа |
Управление рулевое (механизм рулевого управления) |
| Порядковый номер детали |
030 |
|
|
|
|
36 |
5336-3401080 |
Крышка
Подробнее
Дополнительная информация:
| Кол-во на "651705-247, 651705-247-600, 651705-247-700, 651705-257, 651705-257-600, 651705-257-700, 651705-281, 651705-281-600, 651705-281-700, 651705-282, 651705-283, З-651705-283-600, 651705-283-700, 651705-284" |
1 |
| Модель |
5336 |
| Группа |
Управление рулевое |
| Подгруппа |
Управление рулевое (механизм рулевого управления) |
| Порядковый номер детали |
080 |
|
|
|
|
37 |
64229-3401082 |
Вкладыш
Подробнее
Дополнительная информация:
| Кол-во на "651705-247, 651705-247-600, 651705-247-700, 651705-257, 651705-257-600, 651705-257-700, 651705-281, 651705-281-600, 651705-281-700, 651705-282, 651705-283, З-651705-283-600, 651705-283-700, 651705-284" |
2 |
| Модель |
64229 |
| Группа |
Управление рулевое |
| Подгруппа |
Управление рулевое (механизм рулевого управления) |
| Порядковый номер детали |
082 |
|
|
|
|
38 |
085-090-25-2-3 |
Кольцо
Подробнее
Дополнительная информация:
| Кол-во на "651705-247, 651705-247-600, 651705-247-700, 651705-257, 651705-257-600, 651705-257-700, 651705-281, 651705-281-600, 651705-281-700, 651705-282, 651705-283, З-651705-283-600, 651705-283-700, 651705-284" |
1 |
|
|
|
|
39 |
6422-3401162-01 |
Трубка
Подробнее
Дополнительная информация:
| Кол-во на "651705-247, 651705-247-600, 651705-247-700, 651705-257, 651705-257-600, 651705-257-700, 651705-281, 651705-281-600, 651705-281-700, 651705-282, 651705-283, З-651705-283-600, 651705-283-700, 651705-284" |
1 |
| Модель |
6422 |
| Группа |
Управление рулевое |
| Подгруппа |
Управление рулевое (механизм рулевого управления) |
| Порядковый номер детали |
162 |
|
|
 |
40 |
64226-3408035 |
Штуцер
Подробнее
Дополнительная информация:
| Кол-во на "651705-247, 651705-247-600, 651705-247-700, 651705-257, 651705-257-600, 651705-257-700, 651705-281, 651705-281-600, 651705-281-700, 651705-282, 651705-283, З-651705-283-600, 651705-283-700, 651705-284" |
1 |
| Модель |
64226 |
| Группа |
Управление рулевое |
| Подгруппа |
Трубопроводы гидроусилителя механизма рулевого управления |
| Порядковый номер детали |
035 |
|
|
|
|
|
|
41 |
6422-3408033 |
Болт приводной
Подробнее
Дополнительная информация:
| Кол-во на "651705-247, 651705-247-600, 651705-247-700, 651705-257, 651705-257-600, 651705-257-700, 651705-281, 651705-281-600, 651705-281-700, 651705-282, 651705-283, З-651705-283-600, 651705-283-700, 651705-284" |
1 |
| Модель |
6422 |
| Группа |
Управление рулевое |
| Подгруппа |
Трубопроводы гидроусилителя механизма рулевого управления |
| Порядковый номер детали |
033 |
|
|
|
|
42 |
503-3405188-10 |
Болт
Подробнее
Дополнительная информация:
| Кол-во на "651705-247, 651705-247-600, 651705-247-700, 651705-257, 651705-257-600, 651705-257-700, 651705-281, 651705-281-600, 651705-281-700, 651705-282, 651705-283, З-651705-283-600, 651705-283-700, 651705-284" |
1 |
| Модель |
503 |
| Группа |
Управление рулевое |
| Подгруппа |
Цилиндр силовой гидроусилителя |
| Порядковый номер детали |
188 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
43 |
018-022-25-2-3 |
Кольцо
Подробнее
Дополнительная информация:
| Кол-во на "651705-247, 651705-247-600, 651705-247-700, 651705-257, 651705-257-600, 651705-257-700, 651705-281, 651705-281-600, 651705-281-700, 651705-282, 651705-283, З-651705-283-600, 651705-283-700, 651705-284" |
8 |
|
|
|
|
44 |
017-021-25-2-3 |
Кольцо
Подробнее
Дополнительная информация:
| Кол-во на "651705-247, 651705-247-600, 651705-247-700, 651705-257, 651705-257-600, 651705-257-700, 651705-281, 651705-281-600, 651705-281-700, 651705-282, 651705-283, З-651705-283-600, 651705-283-700, 651705-284" |
1 |
|
|
 |
45 |
64221-3408016 |
Наконечник
Подробнее
Дополнительная информация:
| Кол-во на "651705-247, 651705-247-600, 651705-247-700, 651705-257, 651705-257-600, 651705-257-700, 651705-281, 651705-281-600, 651705-281-700, 651705-282, 651705-283, З-651705-283-600, 651705-283-700, 651705-284" |
2 |
| Модель |
64221 |
| Группа |
Управление рулевое |
| Подгруппа |
Трубопроводы гидроусилителя механизма рулевого управления |
| Порядковый номер детали |
016 |
|
|
|
|
 |
46 |
64221-3408017 |
Болт приводной
Подробнее
Дополнительная информация:
| Кол-во на "651705-247, 651705-247-600, 651705-247-700, 651705-257, 651705-257-600, 651705-257-700, 651705-281, 651705-281-600, 651705-281-700, 651705-282, 651705-283, З-651705-283-600, 651705-283-700, 651705-284" |
2 |
| Модель |
64221 |
| Группа |
Управление рулевое |
| Подгруппа |
Трубопроводы гидроусилителя механизма рулевого управления |
| Порядковый номер детали |
017 |
|
|
|
|
