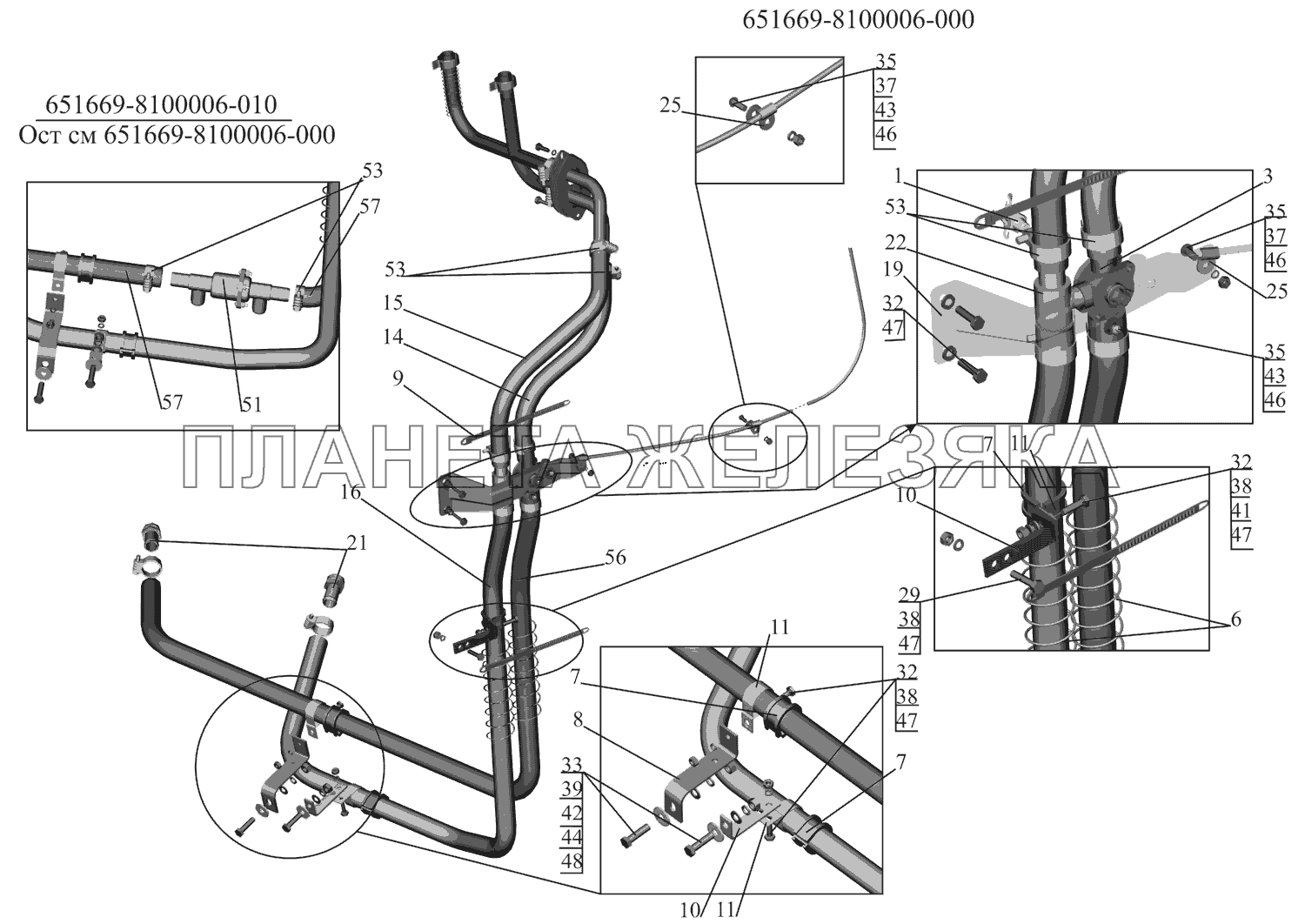

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
 |
1 | 64229-1305010 |
Краник сливной Подробнее |
|
| 3 | 5440А9-8101150 |
Кран управления отопителем Подробнее |
|
|
| 6 | 535А-3408046 |
Пружина Подробнее |
|
|
| 7 | 64227-3506027 |
Прокладка Подробнее |
|
|
| 8 | 6303-3506052 |
Кронштейн Подробнее |
|
|
| 9 | 6430-3724625 |
Хомут крепления проводов Подробнее |
|
|
| 10 | 5335-3570186-10 |
Кронштейн Подробнее |
|
|
| 11 | 64221-3724633 |
Хомут Подробнее |
|
|
| 14 | 544004-8101030 |
Шланг (L=390мм, рукав 20x29-1,6) Подробнее |
|
|
| 15 | 643069-8101030 |
Шланг Подробнее |
|
|
| 16 | 5551-8101036 |
Шланг Подробнее |
|
|
| 19 | 5440-8101191 |
Кронштейн Подробнее |
|
|
| 21 | 544020-8101343-030 |
Штуцер Подробнее |
|
|
| 22 | 437137-8101373 |
Тройник Подробнее |
|
|
| 25 | 6430-8406073 |
Прижим Подробнее |
|
|
| 29 | 370536 |
Болт М6-6gх30 Подробнее |
|
|
| 32 | 201420 |
Болт М6-6gх20 Подробнее |
|
|
| 33 | 201460 |
Болт М8-6gх30 Подробнее |
|
|
| 35 | 220079 |
Винт М5-6gх14 Подробнее |
|
|
| 37 | 250464 |
Гайка М5-6Н Подробнее |
|
|
| 38 | 250508 |
Гайка М6-6Н Подробнее |
|
|
| 39 | 250510 |
Гайка М8-6Н Подробнее |
|
|
| 41 | 252004 |
Шайба 6 Подробнее |
|
|
 |
42 | 252005 |
Шайба 8 Подробнее |
|
| 43 | 252036 |
Шайба 5 Подробнее |
|
|
| 44 | 252038 |
Шайба 8 Подробнее |
|
|
| 46 | 252133 |
Шайба 5Т Подробнее |
|
|
| 47 | 252154 |
Шайба 6Л Подробнее |
|
|
| 48 | 252155 |
Шайба 8Л Подробнее |
|
|
 |
51 | 643008-8101400 |
Клапан обратный Подробнее |
|
| 53 | 6430-8101476 |
Хомут Подробнее |
|
|
| 53 | TORRO25-40/9-C7W2 |
Хомут Подробнее |
|
|
| 56 | 543205-8101042 |
Шланг Подробнее |
|
|
| 57 | 543208-8101037 |
Шланг (L=750мм, рукав 20x29-1,6) Подробнее |
|
