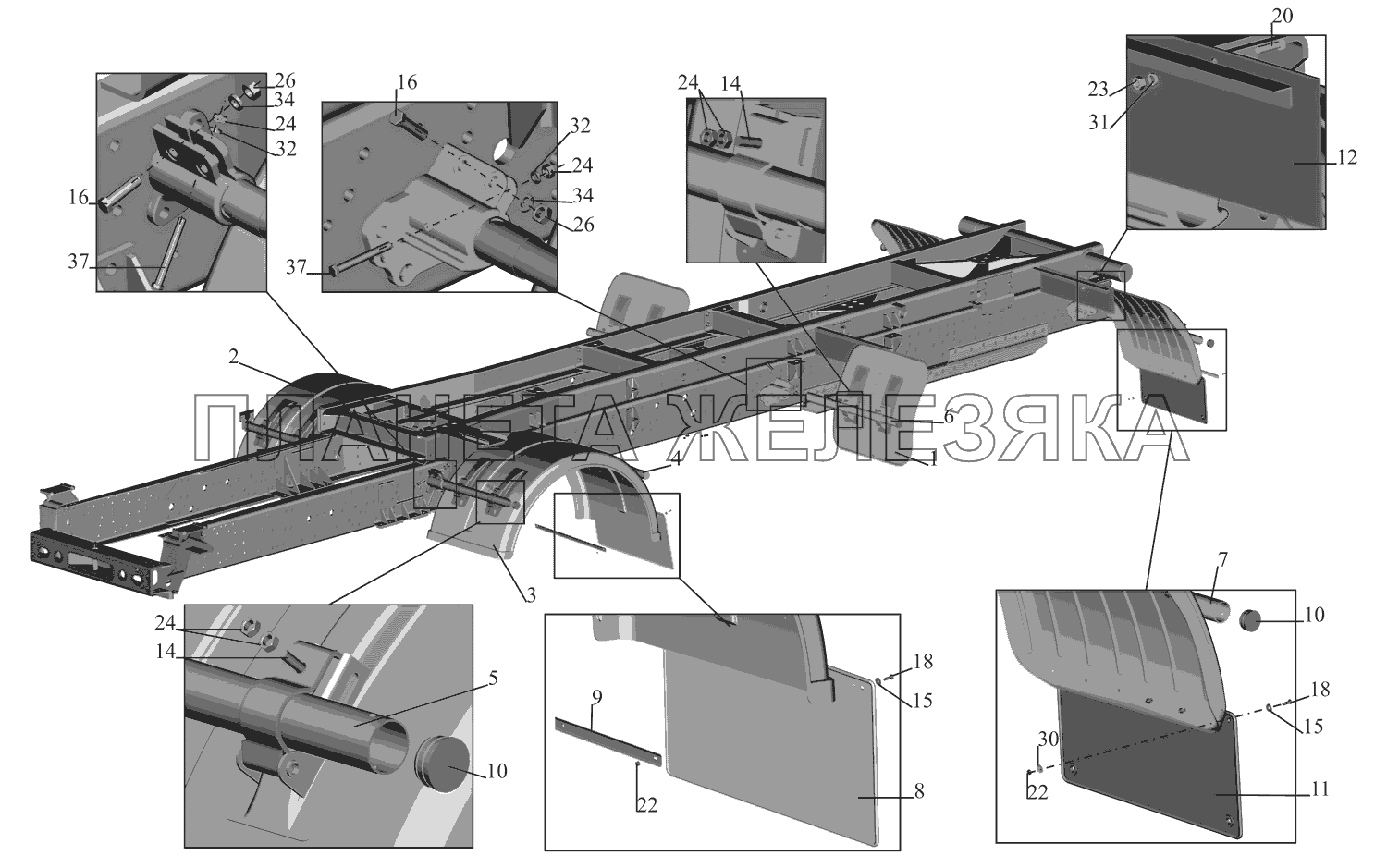

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 5516-8511010-010 |
Крыло заднее Подробнее |
|
|
| 2 | 650108-8511010 |
Крыло заднее Подробнее |
|
|
| 3 | 650108-8511011 |
Крыло заднее Подробнее |
|
|
 |
4 | 54322-8511123 |
Кронштейн Подробнее |
|
| 5 | 9506-8511122 |
Кронштейн Подробнее |
|
|
| 6 | 9506-8511123-010 |
Кронштейн Подробнее |
|
|
| 7 | 651608-8511123 |
Кронштейн Подробнее |
|
|
 |
8 | 54321-8511111 |
Брызговик нижний Подробнее |
|
| 8 | 54321-8511111-001 |
Брызговик нижний Подробнее |
|
|
 |
9 | 54321-8511053-010 |
Пластина Подробнее |
|
| 10 | 54322-8511189 |
Заглушка Подробнее |
|
|
| 11 | 555102-8511111-000 |
Брызговик нижний Подробнее |
|
|
| 12 | 651608-8511053 |
Пластина Подробнее |
|
|
| 14 | 210411-10 |
Болт М10-6gх55 Подробнее |
|
|
| 15 | 252037 |
Шайба 6 Подробнее |
|
|
| 16 | 200840 |
Болт М14х1,5-6gх45 Подробнее |
|
|
| 18 | 201420 |
Болт М6-6gх20 Подробнее |
|
|
| 20 | 201456 |
Болт М8-6gх20 Подробнее |
|
|
| 22 | 250508 |
Гайка М6-6Н Подробнее |
|
|
| 23 | 250510 |
Гайка М8-6Н Подробнее |
|
|
| 24 | 250512 |
Гайка М10-6Н Подробнее |
|
|
| 26 | 250559 |
Гайка М14х1,5-6Н Подробнее |
|
|
| 30 | 252134 |
Шайба 6Т Подробнее |
|
|
| 31 | 252135 |
Шайба 8Т Подробнее |
|
|
| 32 | 252136 |
Шайба 10.ОТ Подробнее |
|
|
| 34 | 252138 |
Шайба 14.ОТ Подробнее |
|
|
| 37 | 370565 |
Болт М10-6gх90 Подробнее |
|
