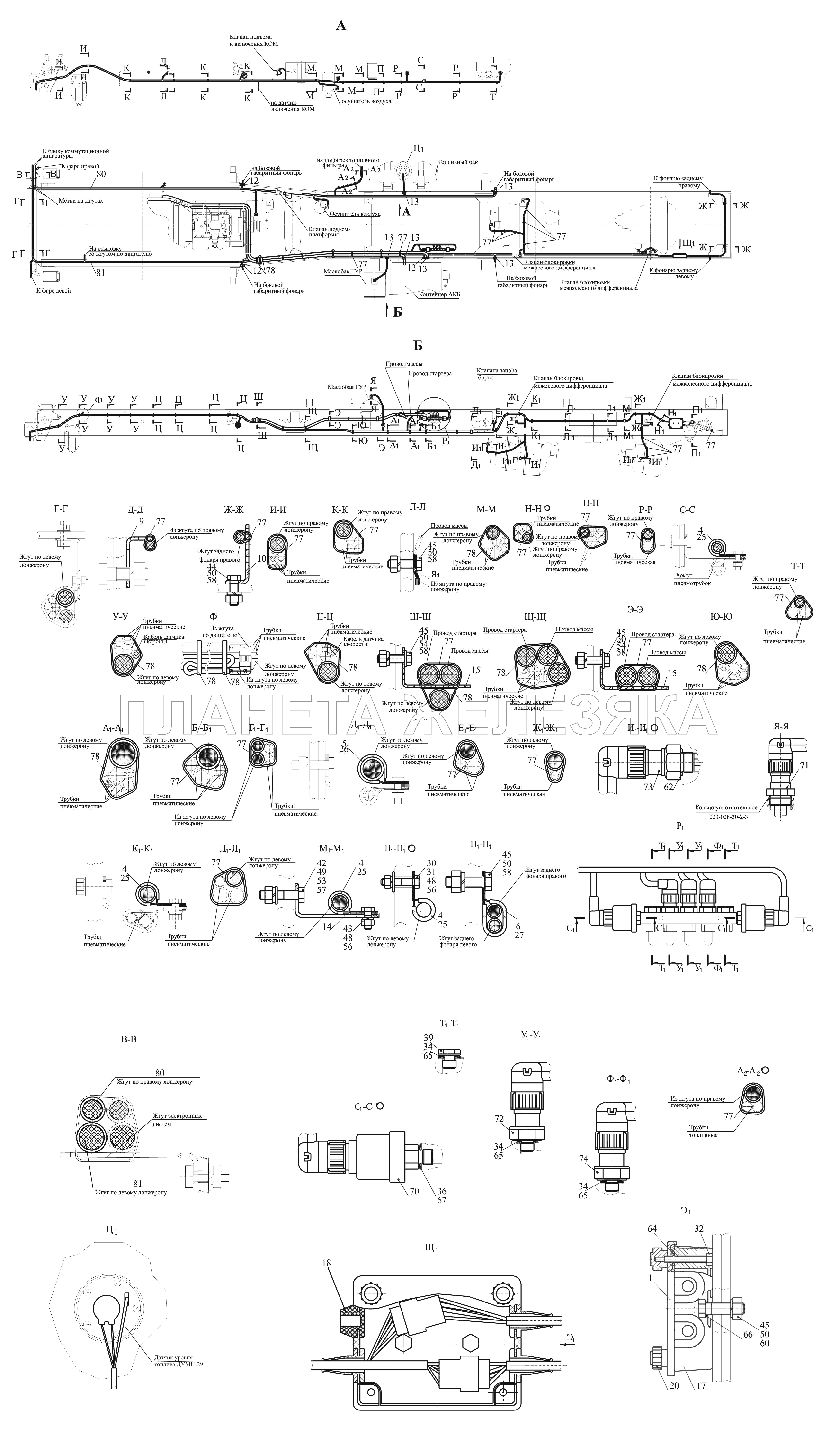

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 6422-3724530 |
Крышка Подробнее |
|
|
| 4 | 64227-3506025 |
Прокладка Подробнее |
|
|
| 5 | 64227-3506026 |
Прокладка Подробнее |
|
|
| 6 | 64227-3506027 |
Прокладка Подробнее |
|
|
| 10 | 64221-3506057 |
Кронштейн Подробнее |
|
|
| 12 | 551605-3506328 |
Втулка Подробнее |
|
|
| 13 | 643008-3506329 |
Втулка Подробнее |
|
|
| 14 | 5335-3570186-10 |
Кронштейн Подробнее |
|
|
| 15 | 543268-3724294 |
Кронштейн Подробнее |
|
|
| 17 | 64221-3724514 |
Основание Подробнее |
|
|
| 18 | 6422-3724538 |
Уплотнитель Подробнее |
|
|
| 20 | 6422-3724544 |
Гайка Подробнее |
|
|
| 25 | 64221-3724627 |
Хомут Подробнее |
|
|
| 26 | 64221-3724630 |
Кляммер Подробнее |
|
|
| 27 | 64221-3724637 |
Хомут Подробнее |
|
|
| 30 | 252037 |
Шайба 6 Подробнее |
|
|
| 31 | 370536 |
Болт М6-6gх30 Подробнее |
|
|
| 32 | 373800 |
Винт М6-6gх44 Подробнее |
|
|
 |
34 | 375818 |
Шайба 12 Подробнее |
|
| 36 | 375919 |
Шайба 14 Подробнее |
|
|
| 39 | 378513 |
Пробка М12х1,5-6g Подробнее |
|
|
| 42 | 200263 |
Болт М8-6gх35 Подробнее |
|
|
| 43 | 201420 |
Болт М6-6gх20 Подробнее |
|
|
| 45 | 201501 |
Болт М10-6gх35 Подробнее |
|
|
| 48 | 250508 |
Гайка М6-6Н Подробнее |
|
|
| 49 | 250510 |
Гайка М8-6Н Подробнее |
|
|
| 49 | 250510-01 |
Гайка М6-6Н Подробнее |
|
|
| 50 | 250512 |
Гайка М10-6Н Подробнее |
|
|
 |
53 | 252005 |
Шайба 8 Подробнее |
|
| 54 | 252006 |
Шайба 10 Подробнее |
|
|
| 54 | А.10.04.019 | Шайба А.10.04.019 |
|
|
| 56 | 252134 |
Шайба 6Т Подробнее |
|
|
| 57 | 252135 |
Шайба 8Т Подробнее |
|
|
| 58 | 252136 |
Шайба 10.ОТ Подробнее |
|
|
| 60 | 252156 |
Шайба 10Л Подробнее |
|
|
| 62 | 376120 |
Шайба 18 Подробнее |
|
|
| 64 | 006-009-19-2-3 |
Кольцо Подробнее |
|
|
| 65 | 010-014-25-2-3 |
Кольцо Подробнее |
|
|
| 66 | 011-014-19-2-3 |
Кольцо Подробнее |
|
|
| 67 | 012-016-25-2-3 |
Кольцо Подробнее |
|
|
 |
70 | АДЮИ.406222.002 |
Датчик комбинированный давления ДКД-1 Подробнее |
|
| 71 | 8.240.06.5012.00.000 |
Датчик-гидросигнализатор ДГС-М-501-24-01 Подробнее |
|
|
| 71 | ЦИКС.407722.002-01 |
Датчик-гидросигнализатор ДГС-М-01-24-01-М Подробнее |
|
|
| 72 | ЦИКС.642241.016 |
Выключатель пневматический ВП 125-3710010 Подробнее |
|
|
| 73 | ЦИКС.642241.019 |
Выключатель ВК24-04 Подробнее |
|
|
| 74 | ЦИКС.642241.020 |
Выключатель пневматический ВП 124-37110 Подробнее |
|
|
| 77 | 8320233 |
Кабельная стяжка Подробнее |
|
|
| 78 | 8320236 |
Кабельная стяжка Подробнее |
|
|
| 80 | 6516А8-3724004-040 |
Жгут по правому лонжерону Подробнее |
|
|
| 80 | 6516А8-3724004-740 |
Жгут по правому лонжерону Подробнее |
|
|
| 81 | 6516А8-3724327-040 |
Жгут по левому лонжерону Подробнее |
|
|
| 81 | 6516А8-3724327-740 |
Жгут по левому лонжерону Подробнее |
|
