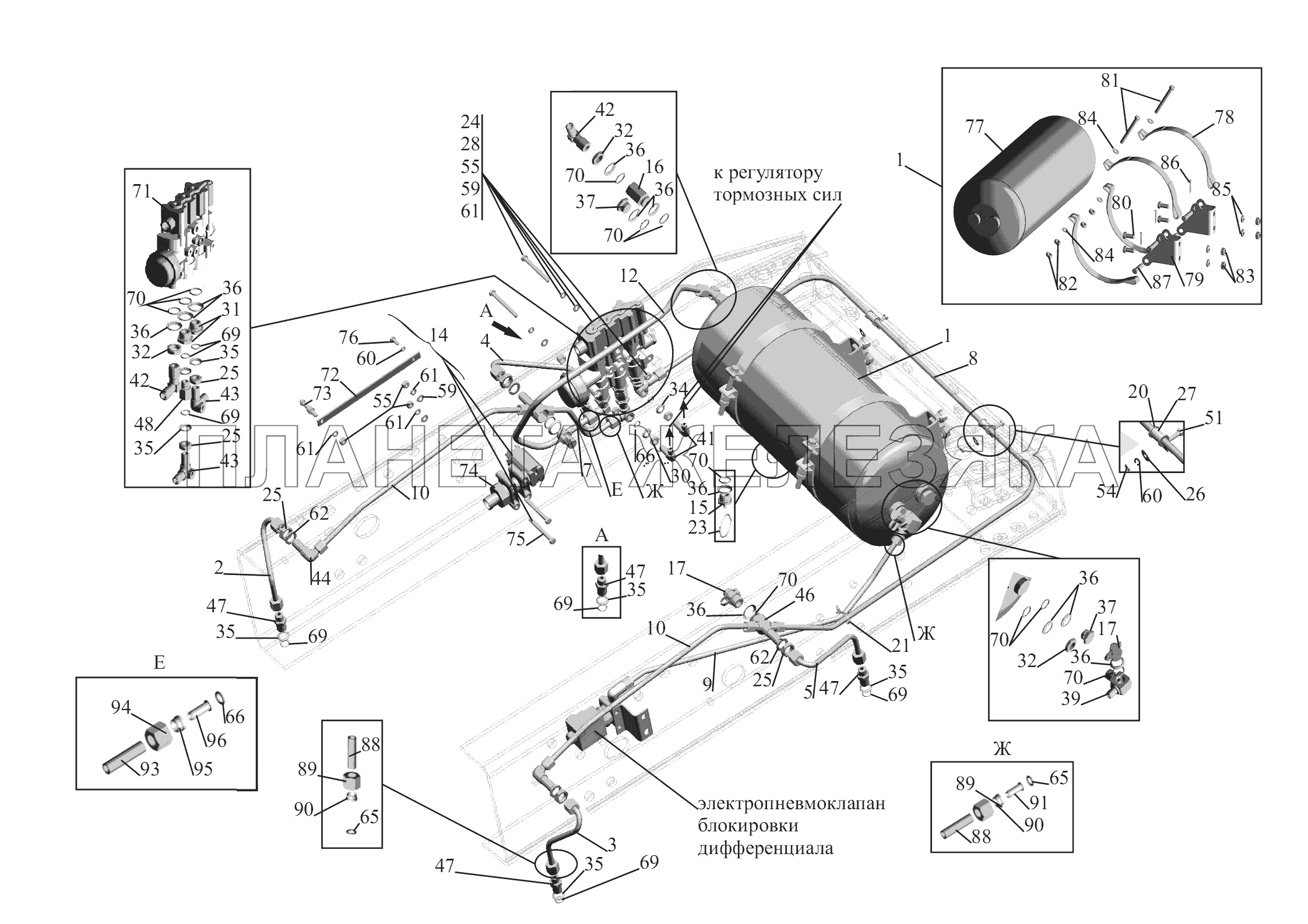

№ | Номер детали | Наименование детали | ||
---|---|---|---|---|
1 | 5440-2926004 |
Установка ресивера Подробнее |
|
|
2 | 5440-2927014-010 |
Трубка Подробнее |
|
|
3 | 5440-2927015-010 |
Трубка Подробнее |
|
|
4 | 5440-2927018-010 |
Трубка Подробнее |
|
|
5 | 5440-2927019-010 |
Трубка Подробнее |
|
|
7 | 5440-2927050-010 |
Трубка Подробнее |
|
|
8 | 5440-2927054-010 |
Трубка Подробнее |
|
|
9 | 5440-2927058-010 |
Трубка Подробнее |
|
|
10 | 5440-2927062-010 |
Трубка Подробнее |
|
|
12 | 5440-2927100-020 |
Трубка Подробнее |
|
|
14 | 54327-2935006-10 |
Установка датчика перемещения Подробнее |
|
|
![]() |
15 | 100-3513110 |
Клапан слива конденсата Подробнее |
|
15 | 5336-3513110 |
Клапан слива конденсата Подробнее |
|
|
![]() |
16 | 5432-3515210 |
Клапан обратный Подробнее |
|
![]() |
17 | 100-3515310 |
Клапан контрольного вывода Подробнее |
|
17 | 105.069.05.000 |
Клапан контрольного вывода Подробнее |
|
|
17 | 5336-3515410 |
Клапан контрольного вывода Подробнее |
|
|
20 | 500-1104540 |
Втулка Подробнее |
|
|
21 | 64221-3724620 |
Хомут крепления проводок Подробнее |
|
|
23 | 5247Г-3921441 |
Кольцо Подробнее |
|
|
24 | 500-5001083 |
Втулка распорная Подробнее |
|
|
25 | 250636 |
Гайка М16х1,5-6Н Подробнее |
|
|
26 | 252037 |
Шайба 6 Подробнее |
|
|
27 | 315407 |
Кляммер Подробнее |
|
|
28 | 370848 |
Болт М8-6gх75 Подробнее |
|
|
30 | 374614 |
Гайка М12х1,5-5Н6Н Подробнее |
|
|
31 | 374895 |
Гайка переходная Подробнее |
|
|
32 | 374939 |
Гайка М22х1,5-6Н Подробнее |
|
|
![]() |
34 | 375818 |
Шайба 12 Подробнее |
|
35 | 375960 |
Шайба 16 Подробнее |
|
|
36 | 376145 |
Шайба 22 Подробнее |
|
|
![]() |
37 | 378609 |
Пробка Подробнее |
|
39 | 401439 |
Тройник Подробнее |
|
|
![]() |
41 | 402737 |
Угольник Подробнее |
|
![]() |
42 | 402934 |
Угольник Подробнее |
|
![]() |
43 | 402969 |
Угольник Подробнее |
|
44 | 402984 |
Угольник Подробнее |
|
|
46 | 403401 |
Крестовина Подробнее |
|
|
![]() |
47 | 404241 |
Штуцер Подробнее |
|
![]() |
48 | 404242 |
Штуцер Подробнее |
|
51 | 201420 |
Болт М6-6gх20 Подробнее |
|
|
54 | 250508 |
Гайка М6-6Н Подробнее |
|
|
55 | 250510 |
Гайка М8-6Н Подробнее |
|
|
![]() |
59 | 252005 |
Шайба 8 Подробнее |
|
60 | 252134 |
Шайба 6Т Подробнее |
|
|
61 | 252135 |
Шайба 8Т Подробнее |
|
|
62 | 252159 |
Шайба 16Л Подробнее |
|
|
65 | 008-011-19-2-3 |
Кольцо Подробнее |
|
|
66 | 010-014-25-2-3 |
Кольцо Подробнее |
|
|
69 | 014-018-25-2-3 |
Кольцо Подробнее |
|
|
70 | 020-025-30-2-3 |
Кольцо Подробнее |
|
|
71 | 4729000550 |
Блок электропневмоклапанов Подробнее |
|
|
72 | 54327-2935034 |
Рычаг Подробнее |
|
|
73 | 6422-3533024 |
Ось Подробнее |
|
|
![]() |
74 | 4410500110 |
Датчик перемещения Подробнее |
|
75 | 200273 |
Болт М8-6gх70 Подробнее |
|
|
76 | 201418 |
Болт М6-6gх16 Подробнее |
|
|
![]() |
77 | 5440-3513015 |
Ресивер Подробнее |
|
![]() |
78 | 64221-3513037 |
Хомут Подробнее |
|
79 | 509-3513081 |
Кронштейн Подробнее |
|
|
80 | 201538 |
Болт М12-6gх25 Подробнее |
|
|
81 | 370867 |
Болт М10-6gх90 Подробнее |
|
|
82 | 250512 |
Гайка М10-6Н Подробнее |
|
|
83 | 250514 |
Гайка М12-6Н Подробнее |
|
|
84 | 252006 |
Шайба 10 Подробнее |
|
|
85 | 252137 |
Шайба 12.ОТ Подробнее |
|
|
86 | 258053 |
Шплинт 4х25 Подробнее |
|
|
87 | 260092 |
Палец 12х48 Подробнее |
|
|
88 | Труба |
Труба Подробнее |
|
|
89 | 405641 |
Гайка стяжная Подробнее |
|
|
90 | 379254 |
Муфта Подробнее |
|
|
91 | 402415 |
Ниппель Подробнее |
|
|
93 | Труба |
Труба Подробнее |
|
|
94 | 374901 |
Гайка Подробнее |
|
|
95 | 379252 |
Муфта Подробнее |
|
|
96 | 402416 |
Ниппель Подробнее |
|
