| ← Крепление предпускового подогревателя 631705-1015001-010 | Подогреватель 6422-1015006 → |

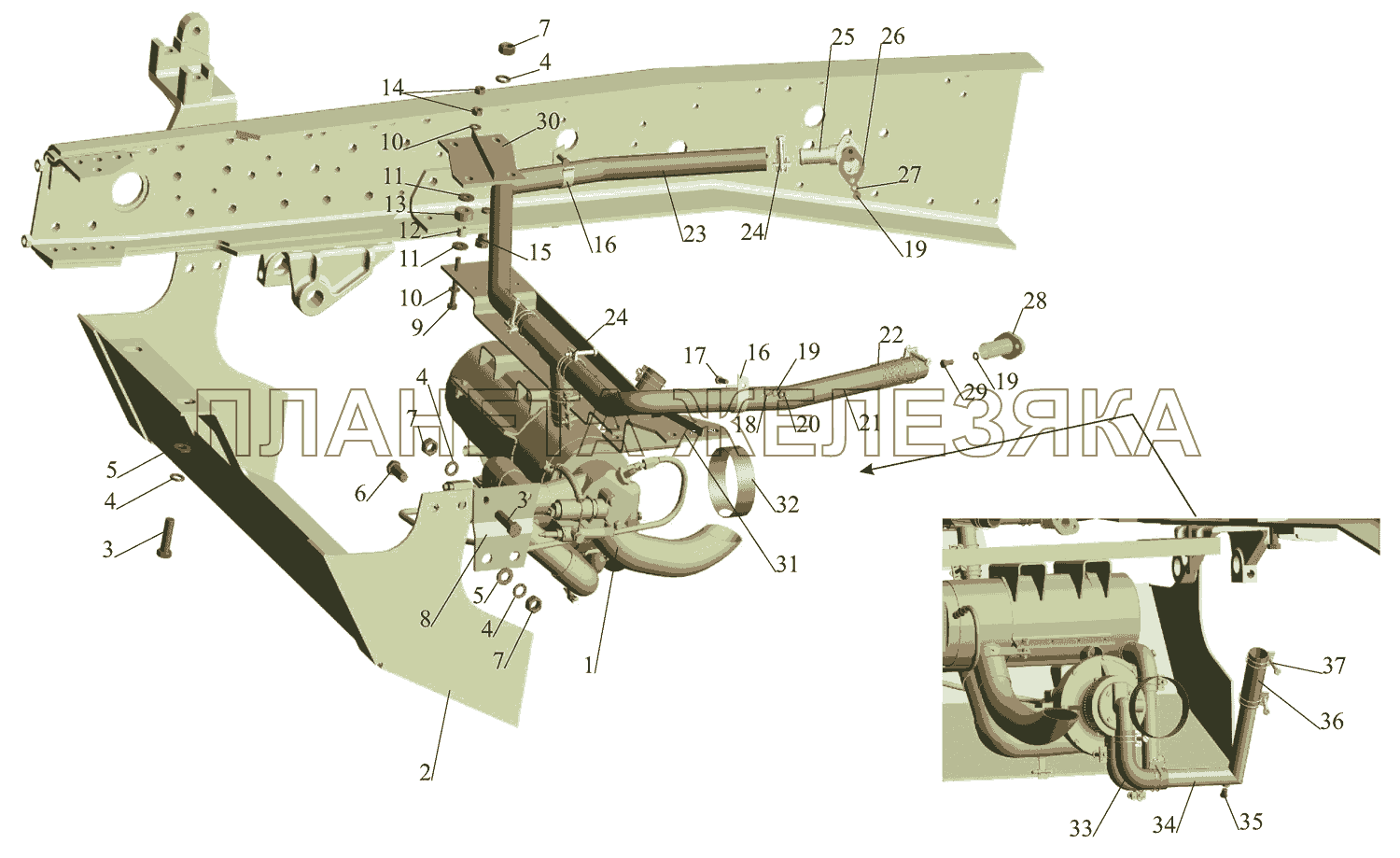

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 641708-1015006 |
Предпусковой подогреватель Подробнее |
|
|
| 2 | 641708-1015820 |
Защитный кожух Подробнее |
|
|
| 3 | 372629 |
Болт М16х1,5-6gх45 Подробнее |
|
|
| 4 | 252159 |
Шайба 16Л Подробнее |
|
|
| 5 | 252017 |
Шайба 16 Подробнее |
|
|
| 6 | 372592 |
Болт М16х1,5-6gх35 Подробнее |
|
|
| 7 | 250561 |
Гайка М16х1,5-6Н Подробнее |
|
|
| 8 | 631705-1015827 |
Кронштейн Подробнее |
|
|
| 9 | 200320 |
Болт М10-6gх55 Подробнее |
|
|
| 10 | 252006 |
Шайба 10 Подробнее |
|
|
| 11 | 252039 |
Шайба 10 Подробнее |
|
|
| 12 | 641708-1015872 |
Втулка распорная Подробнее |
|
|
| 13 | 500-1302139 |
Подушка малая Подробнее |
|
|
| 14 | 250512 |
Гайка М10-6Н Подробнее |
|
|
| 15 | 373613 |
Болт М16х1.5-6gx55 Подробнее |
|
|
| 16 | 379339 |
Скоба Подробнее |
|
|
| 17 | 201458 |
Болт М8-6gх25 Подробнее |
|
|
 |
18 | 252005 |
Шайба 8 Подробнее |
|
| 19 | 252135 |
Шайба 8Т Подробнее |
|
|
| 20 | 250510 |
Гайка М8-6Н Подробнее |
|
|
| 21 | 642290-1015080 |
Рукав Подробнее |
|
|
| 22 | 500-1015067 |
Пружина Подробнее |
|
|
| 23 | 641708-1015080-100 |
Шланг Подробнее |
|
|
| 24 | 64229-1303650 |
Хомут Подробнее |
|
|
| 25 | 5336-1015130 |
Фланец проводящий Подробнее |
|
|
| 26 | 500-1015146 |
Прокладка фланца Подробнее |
|
|
| 27 | 201460 |
Болт М8-6gх30 Подробнее |
|
|
| 28 | 543403-1015131-001 |
Фланец подводящий левый Подробнее |
|
|
| 29 | 201456 |
Болт М8-6gх20 Подробнее |
|
|
| 30 | 641708-1015605 |
Кронштейн правый Подробнее |
|
|
| 31 | 641708-1015610 |
Кронштейн левый Подробнее |
|
|
| 32 | 5434-1015216 |
Чехол Подробнее |
|
|
| 33 | 5320-1311049 |
Рукав Подробнее |
|
|
| 34 | 641708-1015260 |
Патрубок Подробнее |
|
|
| 35 | 262541 |
Пробка КГ 1/8" Подробнее |
|
|
| 36 | 641708-1015083 |
Шланг Подробнее |
|
|
| 37 | 64229-1303506 |
Хомут Подробнее |
|
