| ← Педаль привода тормозного крана | Тормозной кран с присоединительной арматурой → |

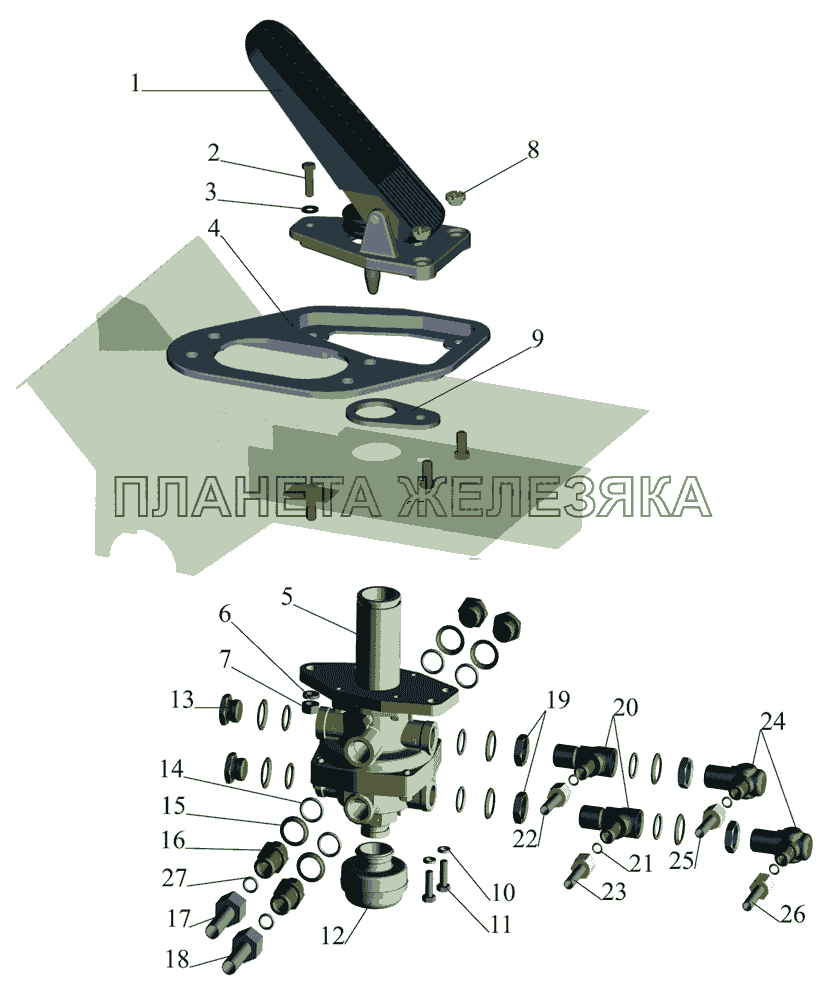

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
 |
1 | 64221-3504010 |
Педаль с кронштейном Подробнее |
|
| 2 | 201460 |
Болт М8-6gх30 Подробнее |
|
|
 |
3 | 252005 |
Шайба 8 Подробнее |
|
 |
4 | 64221-3444262-10 |
Фланец Подробнее |
|
| 5 | 64221-3514108-010 |
Кран тормозной Подробнее |
|
|
| 6 | 252136 |
Шайба 10.ОТ Подробнее |
|
|
| 7 | 250512 |
Гайка М10-6Н Подробнее |
|
|
| 8 | 64221-3504030 |
Гайка Подробнее |
|
|
| 9 | 64221-3504058 |
Уплотнитель Подробнее |
|
|
| 10 | 201458 |
Болт М8-6gх25 Подробнее |
|
|
| 11 | 252135 |
Шайба 8Т Подробнее |
|
|
| 12 | 432.407.070.0 |
Глушитель Подробнее |
|
|
 |
13 | 378609 |
Пробка Подробнее |
|
| 14 | 020-025-30-2-3 |
Кольцо Подробнее |
|
|
| 15 | 376145 |
Шайба 22 Подробнее |
|
|
 |
16 | 404314 |
Штуцер Подробнее |
|
| 17 | 631708-3506243-030 |
Трубка Подробнее |
|
|
| 18 | 631708-3506240-030 |
Трубка Подробнее |
|
|
| 19 | 374939 |
Гайка М22х1,5-6Н Подробнее |
|
|
 |
20 | 403062 |
Тройник Подробнее |
|
| 21 | 008-011-19-2-3 |
Кольцо Подробнее |
|
|
| 22 | 631708-3506183-020 |
Трубка Подробнее |
|
|
| 23 | 6301-3506282 |
Трубка к правой передней тормозной камере Подробнее |
|
|
 |
24 | 402741 |
Угольник Подробнее |
|
| 25 | 631708-3506289-020 |
Трубка Подробнее |
|
|
| 26 | 6301-3506283 |
Трубка к тройнику левой передней тормозной камеры Подробнее |
|
|
| 27 | 012-016-25-2-3 |
Кольцо Подробнее |
|
