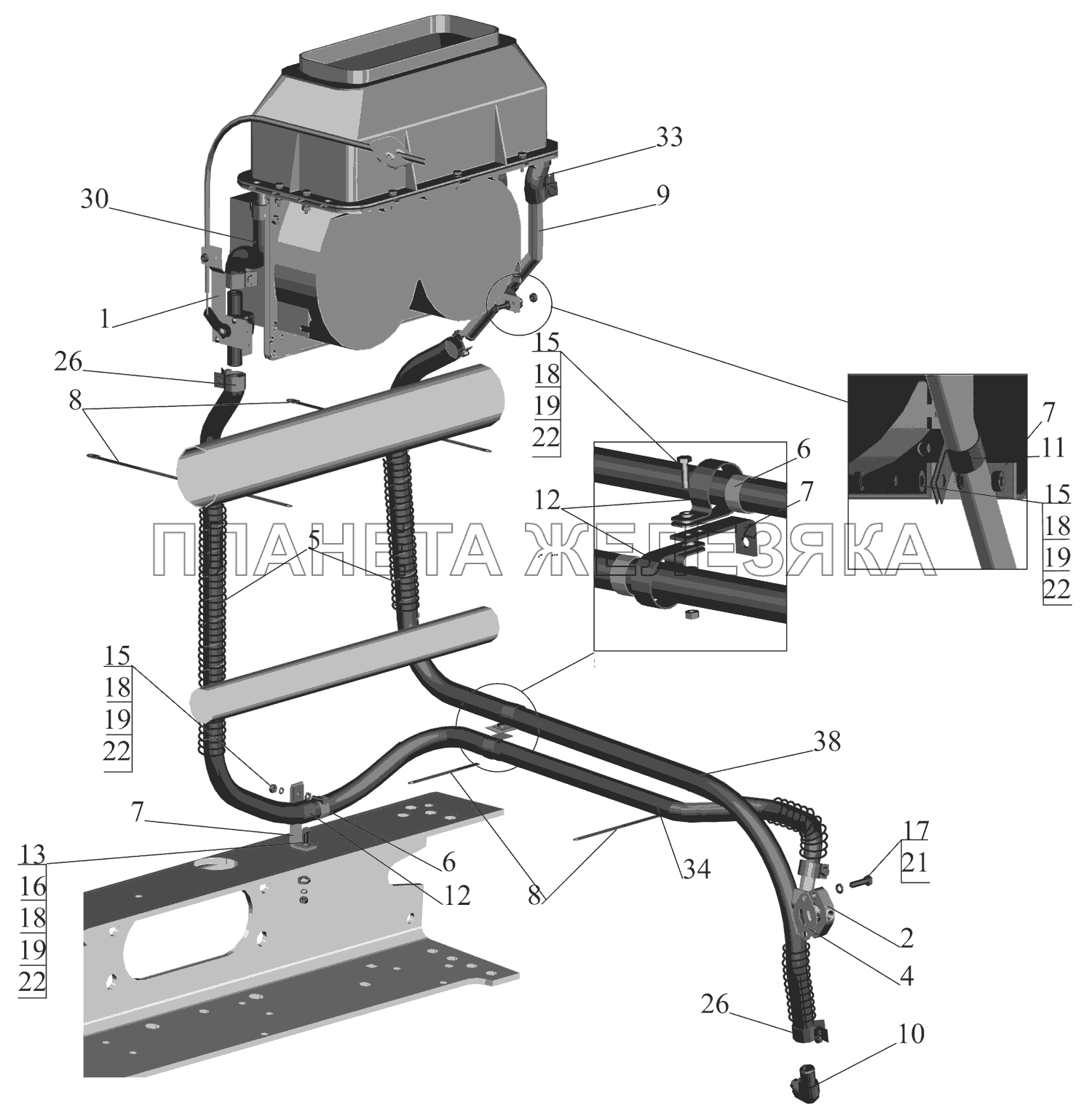

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 543205-8100030 |
Установка крана отопителя Подробнее |
|
|
 |
2 | 6430-8101338 |
Фланец подводящий Подробнее |
|
| 4 | 500-1015146 |
Прокладка фланца Подробнее |
|
|
| 5 | 535А-3408046 |
Пружина Подробнее |
|
|
| 6 | 64227-3506027 |
Прокладка Подробнее |
|
|
| 7 | 5335-3570186-10 |
Кронштейн Подробнее |
|
|
| 8 | 64221-3724624 |
Хомут Подробнее |
|
|
| 9 | 642205-8101395 |
Трубка Подробнее |
|
|
| 10 | 6430-8101364 |
Угольник Подробнее |
|
|
| 11 | 64221-3724630 |
Кляммер Подробнее |
|
|
| 12 | 64221-3724633 |
Хомут Подробнее |
|
|
| 13 | 252037 |
Шайба 6 Подробнее |
|
|
| 15 | 201420 |
Болт М6-6gх20 Подробнее |
|
|
| 16 | 370536 |
Болт М6-6gх30 Подробнее |
|
|
| 17 | 201460 |
Болт М8-6gх30 Подробнее |
|
|
| 18 | 250508 |
Гайка М6-6Н Подробнее |
|
|
| 19 | 252004 |
Шайба 6 Подробнее |
|
|
| 21 | 252135 |
Шайба 8Т Подробнее |
|
|
| 22 | 252154 |
Шайба 6Л Подробнее |
|
|
| 26 | 6430-8101476 |
Хомут Подробнее |
|
|
| 26 | Тоrrо25-40/9-С7W2 |
Хомут Подробнее |
|
|
| 30 | 437040-8101036 |
Шланг (L=170мм, рукав 20х29-1,6) Подробнее |
|
|
| 33 | 6430-8101036 |
Шланг (L=70мм, рукав 20х29-1,6) Подробнее |
|
|
| 34 | 437040-8101039 |
Шланг (L=1700мм, рукав 20х29-1,6) Подробнее |
|
|
| 38 | 543205-8101042 |
Шланг Подробнее |
|
