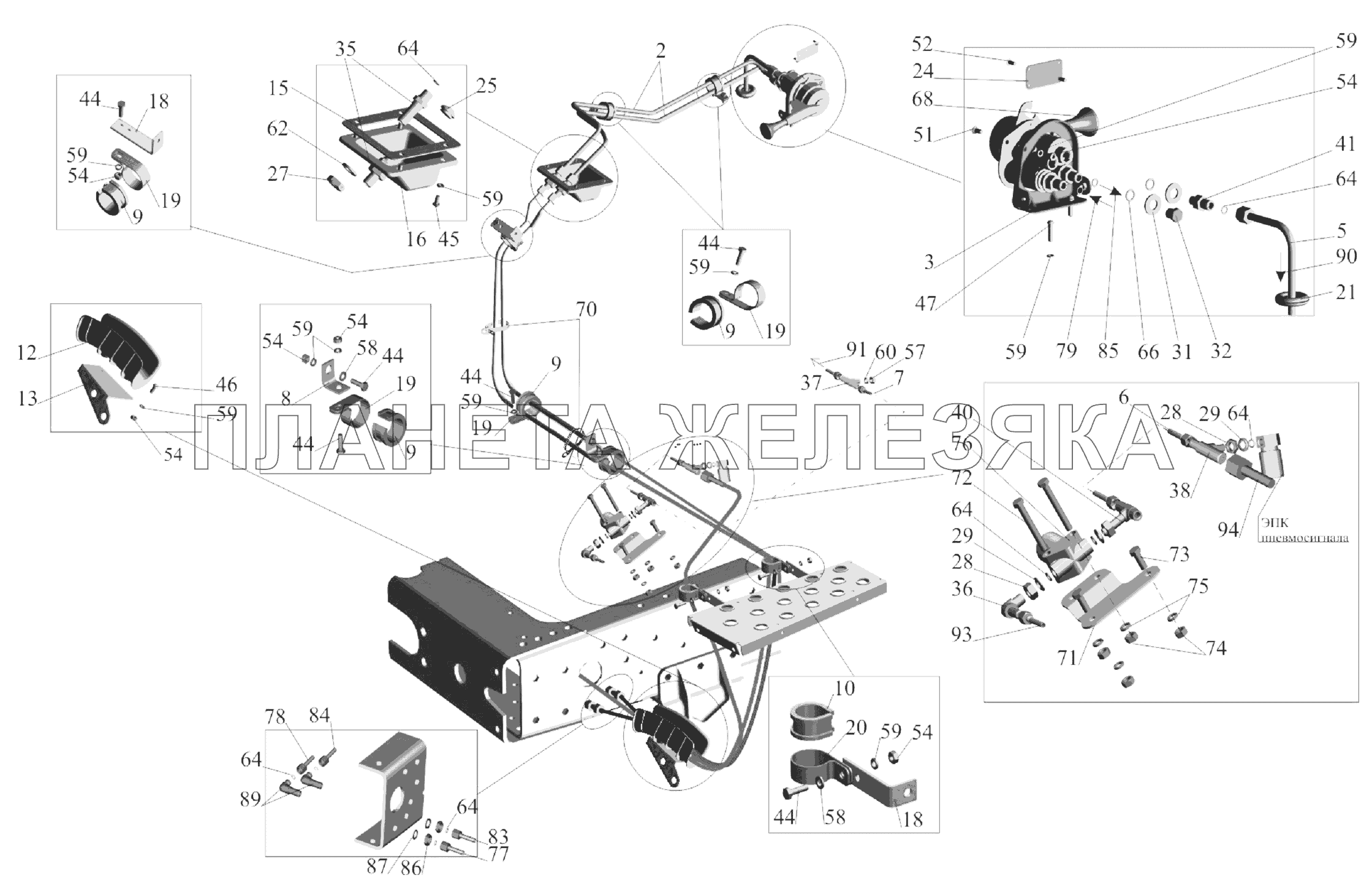

/114.gif "Установка задних модуляторов и присоединительной арматуры МАЗ-6303A3, 6303A5")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 2 | 64221-3537020-20 |
Трубка Подробнее |
|
|
| 3 | 64221-3537044-01 |
Кронштейн Подробнее |
|
|
| 5 | 64226-3537052 |
Трубка Подробнее |
|
|
| 6 | 5551А2-3570212 |
Трубка Подробнее |
|
|
| 7 | 64226-3570240-10 |
Трубка Подробнее |
|
|
| 8 | 504В-3504046 |
Угольник оттяжной пружины Подробнее |
|
|
| 9 | 64227-3506027 |
Прокладка Подробнее |
|
|
| 10 | 64227-3506028 |
Прокладка Подробнее |
|
|
| 12 | 64221-3506034-01 |
Короб Подробнее |
|
|
| 13 | 64221-3506036-01 |
Кронштейн Подробнее |
|
|
| 15 | 64221-3537054 |
Прокладка Подробнее |
|
|
| 16 | 64221-3537058-001 |
Основание Подробнее |
|
|
| 18 | 5335-3570186-10 |
Кронштейн Подробнее |
|
|
| 19 | 64221-3724631 |
Хомут Подробнее |
|
|
| 20 | 64221-3724632 |
Хомут Подробнее |
|
|
| 21 | 200-3802038 |
Втулка Подробнее |
|
|
| 24 | 6422-3903037 |
Табличка Подробнее |
|
|
| 24 | 64221-3903037 |
Табличка Подробнее |
|
|
| 25 | 500-7903040 |
Заглушка Подробнее |
|
|
| 27 | 250636 |
Гайка М16х1,5-6Н Подробнее |
|
|
| 28 | 374373 |
Гайка М10х1-6Н Подробнее |
|
|
| 29 | 375600 |
Шайба 10 Подробнее |
|
|
| 31 | 375919 |
Шайба 14 Подробнее |
|
|
| 32 | 378587 |
Пробка М14х1,5-6g Подробнее |
|
|
 |
35 | 401509 |
Ниппель Подробнее |
|
 |
36 | 402717 |
Угольник Подробнее |
|
| 37 | 403001 |
Тройник Подробнее |
|
|
 |
38 | 403008 |
Тройник Подробнее |
|
 |
40 | 403355 |
Тройник Подробнее |
|
 |
41 | 404249 |
Штуцер Подробнее |
|
| 44 | 201420 |
Болт М6-6gх20 Подробнее |
|
|
| 45 | 201416 |
Болт М6-6gх12 Подробнее |
|
|
| 46 | 220104 |
Винт М6-6gх14 Подробнее |
|
|
| 47 | 201422 |
Болт М6-6gх25 Подробнее |
|
|
| 51 | 231604 |
Винт 2М6-6gх14 Подробнее |
|
|
| 52 | 240818 |
Винт М4х12 Подробнее |
|
|
| 54 | 250508 |
Гайка М6-6Н Подробнее |
|
|
| 57 | 250512 |
Гайка М10-6Н Подробнее |
|
|
| 58 | 252004 |
Шайба 6 Подробнее |
|
|
| 59 | 252134 |
Шайба 6Т Подробнее |
|
|
| 60 | 252136 |
Шайба 10.ОТ Подробнее |
|
|
| 62 | 252159 |
Шайба 16Л Подробнее |
|
|
| 64 | 008-011-19-2-3 |
Кольцо Подробнее |
|
|
| 66 | 012-016-25-2-3 |
Кольцо Подробнее |
|
|
 |
68 | 100-3537010 |
Кран тормозной с ручным управлением Подробнее |
|
| 68 | 11,353731 |
Кран тормозной с ручным управлением Подробнее |
|
|
| 68 | 6029.35.37.310-20 |
Кран тормозной с ручным управлением Подробнее |
|
|
 |
68 | 64221-3537310 |
Кран тормозной Подробнее |
|
| 70 | TSL-200-LHD |
Кабельная стяжка Подробнее |
|
|
| 71 | 5551А2-3537050 |
Кронштейн Подробнее |
|
|
 |
72 | 200272 |
Болт М8-6gх65 Подробнее |
|
| 73 | 201456 |
Болт М8-6gх20 Подробнее |
|
|
| 74 | 250510 |
Гайка М8-6Н Подробнее |
|
|
| 75 | 252135 |
Шайба 8Т Подробнее |
|
|
| 76 | КЭБ-420С |
Клапан электромагнитный Подробнее |
|
|
| 77 | 642208-3506180 |
Трубка (к выводу 1) Подробнее |
|
|
| 78 | 630308-3506136 |
Трубка Подробнее |
|
|
| 79 | 630305-3506180 |
Трубка Подробнее |
|
|
| 83 | 642208-3506136 |
Трубка (к выводу 21) Подробнее |
|
|
| 84 | 63035-3506132-10 |
Трубка Подробнее |
|
|
| 85 | 63035-3506132-10 |
Трубка Подробнее |
|
|
| 86 | 250636 |
Гайка М16х1,5-6Н Подробнее |
|
|
| 87 | 252159 |
Шайба 16Л Подробнее |
|
|
| 89 | 402984 |
Угольник Подробнее |
|
|
| 90 | 402984 |
Угольник Подробнее |
|
|
| 91 | Отбор | Отбор воздуха на подвеску сидений |
|
|
| 93 | 64221-3506139-10 |
Трубка к цилиндру заслонки моторного тормоза Подробнее |
|
|
| 94 | 64221-3506248-10 |
Трубка к тройнику Подробнее |
|
