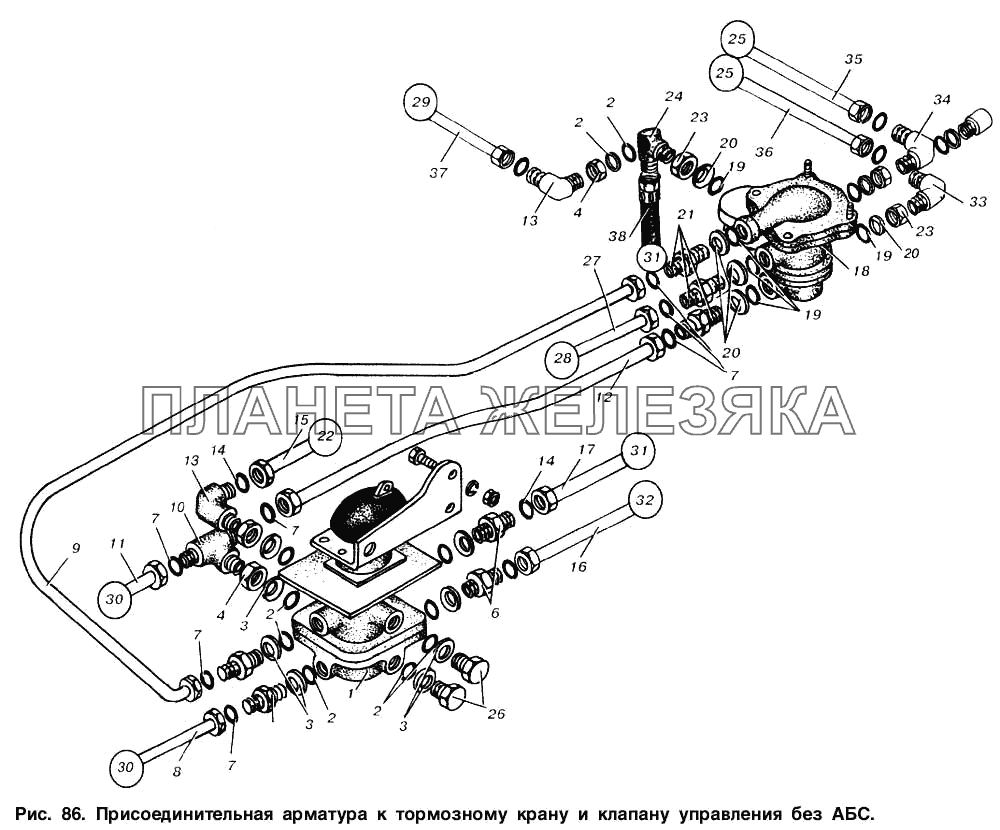

№ | Номер детали | Наименование детали | ||
---|---|---|---|---|
![]() |
1 | 100-3514008 |
Кран с рычагом в сборе Подробнее |
|
2 | 020-025-30-2-3 |
Кольцо Подробнее |
|
|
3 | 376145 |
Шайба 22 Подробнее |
|
|
4 | 374939 |
Гайка М22х1,5-6Н Подробнее |
|
|
![]() |
5 | 404304 |
Штуцер Подробнее |
|
![]() |
6 | 404314 |
Штуцер Подробнее |
|
7 | 008-011-19-2-3 |
Кольцо Подробнее |
|
|
8 | 64229-3506282-10 |
Трубка Подробнее |
|
|
9 | 54323-3506146-10 |
Трубка Подробнее |
|
|
![]() |
10 | 403033 |
Тройник Подробнее |
|
11 | 64229-3506283-10 |
Трубка Подробнее |
|
|
12 | 64229-3506183-10 |
Трубка Подробнее |
|
|
![]() |
13 | 402741 |
Угольник Подробнее |
|
14 | 012-016-25-2-3 |
Кольцо Подробнее |
|
|
15 | 53362-3506289 |
Трубка Подробнее |
|
|
16 | 64229-3506243-20 |
Трубка Подробнее |
|
|
17 | 64229-3506240-20 |
Трубка Подробнее |
|
|
18 | 943.002.521.0 |
Клапан управления прицепом Подробнее |
|
|
19 | 014-018-25-2-3 |
Кольцо Подробнее |
|
|
20 | 375960 |
Шайба 16 Подробнее |
|
|
![]() |
21 | 404242 |
Штуцер Подробнее |
|
22 | К регулятору тормозных сил |
К регулятору тормозных сил Подробнее |
|
|
23 | 250636 |
Гайка М16х1,5-6Н Подробнее |
|
|
24 | 402932 |
Угольник Подробнее |
|
|
25 | К соединительной головке |
К соединительной головке Подробнее |
|
|
![]() |
26 | 378609 |
Пробка Подробнее |
|
27 | 64229-3506132-10 |
Трубка Подробнее |
|
|
28 | К крану ручного управления |
К крану ручного управления Подробнее |
|
|
29 | К четырехконтурному клапану |
К четырехконтурному клапану Подробнее |
|
|
30 | К передней тормозной камере |
К передней тормозной камере Подробнее |
|
|
31 | К ресиверу |
К ресиверу Подробнее |
|
|
32 | К тройнику |
К тройнику Подробнее |
|
|
33 | 402984 |
Угольник Подробнее |
|
|
![]() |
34 | 403103 |
Тройник Подробнее |
|
35 | 53362-3506337 |
Трубка Подробнее |
|
|
36 | 53362-3506336 |
Трубка Подробнее |
|
|
37 | 54326-3506134 |
Трубка Подробнее |
|
|
![]() |
38 | 6422-3506085-01 |
Шланг к задним тормозным камерам Подробнее |
