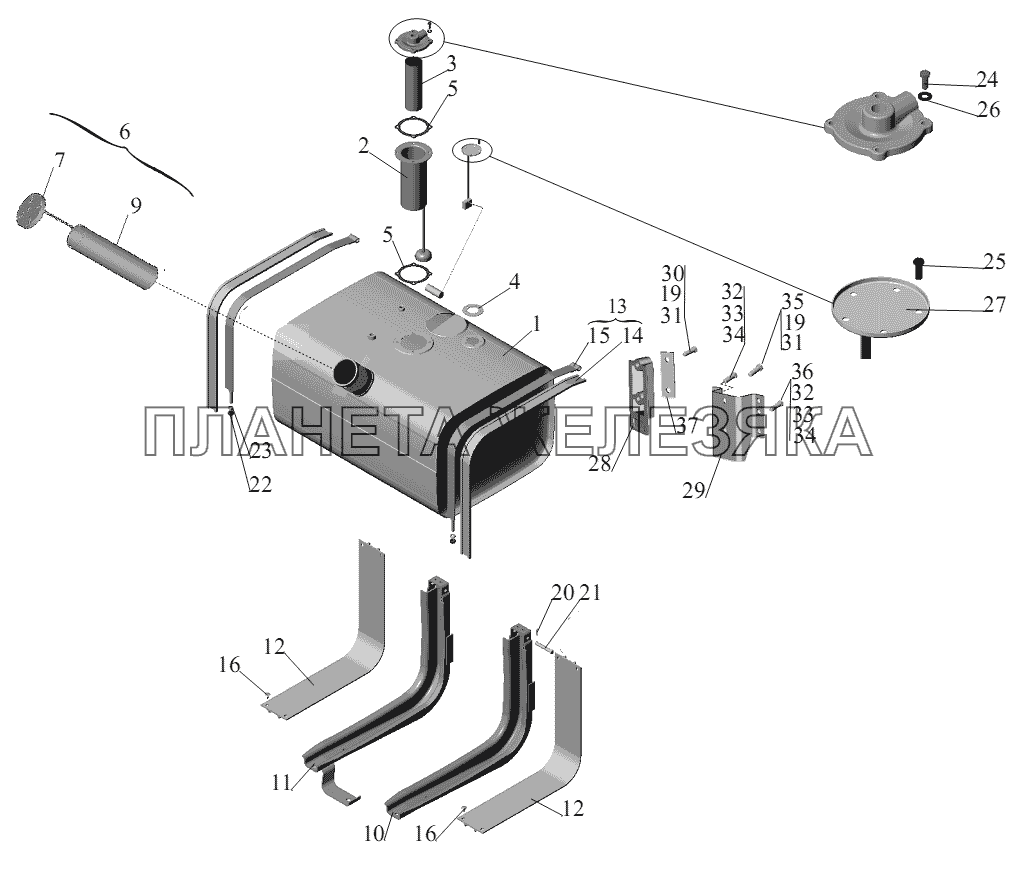

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
 |
1 | 5335-1101010-01 |
Бак топливный с фильтром Подробнее |
|
| 2 | 6422-1105014 |
Корпус фильтра Подробнее |
|
|
| 3 | 201-1105538 |
Фильтрующий элемент Подробнее |
|
|
| 4 | 200-3806026 |
Прокладка Подробнее |
|
|
 |
5 | 500-1105013 |
Прокладка Подробнее |
|
| 6 | 6430-1101083-001 |
Труба наливная с пробкой Подробнее |
|
|
 |
7 | 6430-1103010 |
Пробка Подробнее |
|
 |
9 | 6430-1101090-001 |
Фильтр наливной трубы Подробнее |
|
| 10 | 6422-1101102 |
Кронштейн бака Подробнее |
|
|
 |
11 | 6422-1101103-10 |
Кронштейн бака Подробнее |
|
| 12 | 6422-1101133 |
Прокладка кронштейна Подробнее |
|
|
 |
13 | 6422-1101110-01 |
Хомут с прокладкой Подробнее |
|
| 14 | 5428-1101114 |
Прокладка хомута Подробнее |
|
|
| 15 | 6422-1101107-01 |
Хомут Подробнее |
|
|
| 16 | 212-8402036 |
Буфер Подробнее |
|
|
| 19 | 250563 |
Гайка М18х1,5 Подробнее |
|
|
| 20 | 258052 |
Шплинт 4х20 Подробнее |
|
|
 |
21 | 260099 |
Палец 12х80 Подробнее |
|
| 22 | 250515 |
Гайка М12х1,25-6Н Подробнее |
|
|
| 23 | 252137 |
Шайба 12.ОТ Подробнее |
|
|
| 24 | 201460 |
Болт М8-6gх30 Подробнее |
|
|
| 25 | 220077 |
Винт М5-6gх10 Подробнее |
|
|
| 26 | 375458 |
Шайба 8 Подробнее |
|
|
 |
27 | АДЮИ.407511.002 |
Датчик уровня топлива Подробнее |
|
| 27 | ИПФБ.407511.001 |
Датчик уровня топлива ДУТ-Р/02 Подробнее |
|
|
| 28 | 533702-1101249 |
Кронштейн Подробнее |
|
|
| 29 | 555102-1101249 |
Кронштейн Подробнее |
|
|
| 30 | 372798 |
Болт М18х1,5-6gх100 Подробнее |
|
|
| 31 | 252140 |
Шайба 18.ОТ Подробнее |
|
|
| 32 | 374633 |
Гайка М14х1,5-5Н6Н Подробнее |
|
|
| 33 | 201614 |
Болт М14х1,5-6gх40 Подробнее |
|
|
| 34 | 252138 |
Шайба 14.ОТ Подробнее |
|
|
| 35 | 372827 |
Болт М18х1,5-6gx38 Подробнее |
|
|
| 36 | 252046-10 |
Шайба 14 Подробнее |
|
|
| 37 | 555102-1101151 |
Усилитель Подробнее |
|
