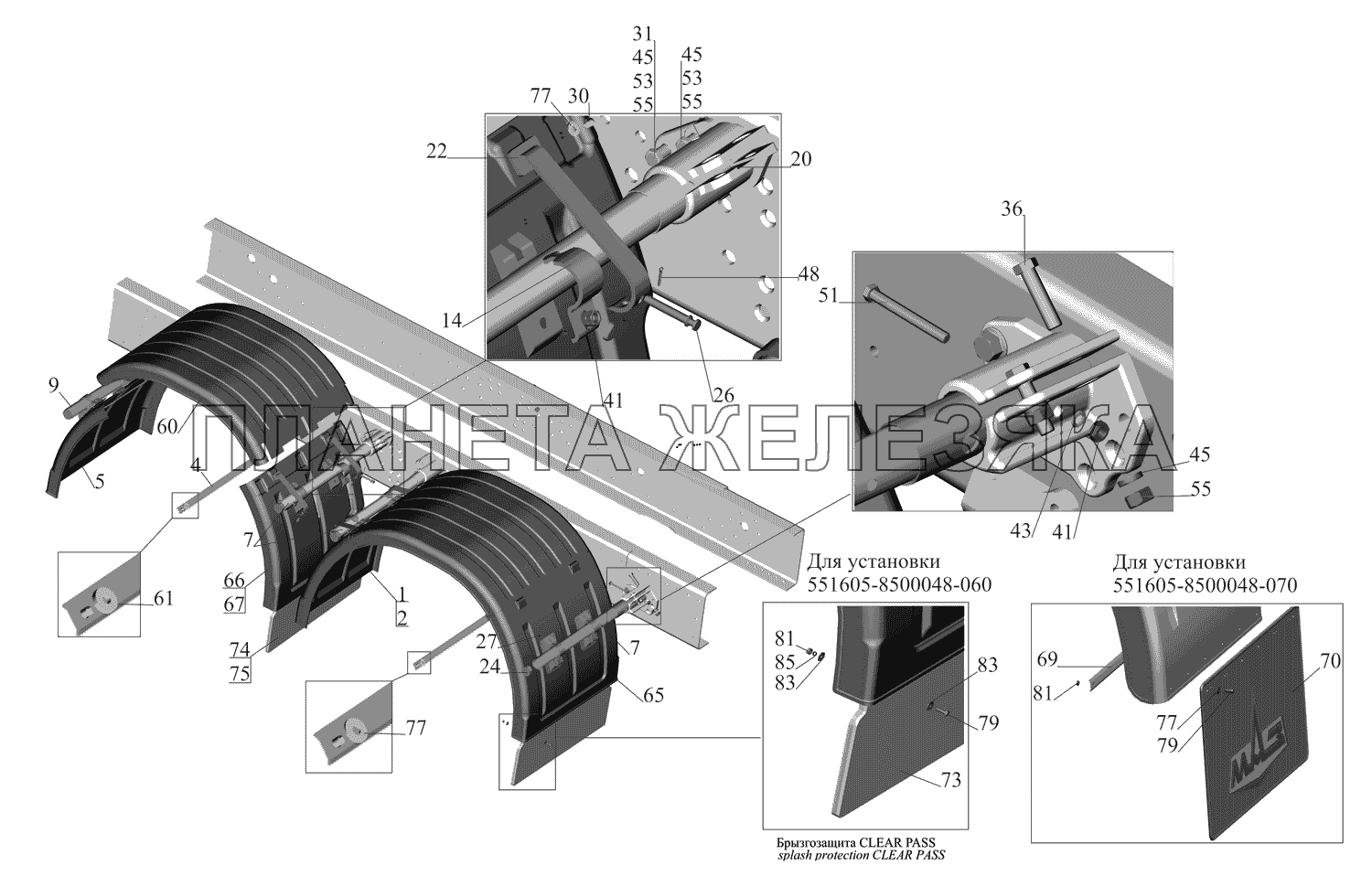

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 505/Рlаin |
Брызгозащита Подробнее |
|
||
| 551605-8500048-060 |
Крыло Подробнее |
|
||
| 551605-8500048-070 |
Крыло Подробнее |
|
||
| 1 | 650108-8511010-050 |
Крыло боковое Подробнее |
|
|
| 2 | 650108-8511011-050 |
Крыло боковое Подробнее |
|
|
| 4 | 5440-8511008 |
Пластина Подробнее |
|
|
| 5 | 551605-8511010-050 |
Крыло боковое Подробнее |
|
|
 |
7 | 54322-8511123 |
Кронштейн Подробнее |
|
| 9 | 9506-8511123-010 |
Кронштейн Подробнее |
|
|
 |
14 | 54321-8511042 |
Скоба Подробнее |
|
| 20 | 650108-8511122 |
Кронштейн Подробнее |
|
|
| 22 | 54321-8511129-010 |
Фиксатор Подробнее |
|
|
| 24 | 54322-8511189 |
Заглушка Подробнее |
|
|
| 26 | 54321-8511267 |
Палец Подробнее |
|
|
 |
27 | 5336-5702052 |
Держатель обивки Подробнее |
|
| 30 | 374178 |
Гайка М6-6Н Подробнее |
|
|
| 31 | 375964 |
Шайба 16 Подробнее |
|
|
| 36 | 200840 |
Болт М14х1,5-6gх45 Подробнее |
|
|
| 41 | 250512 |
Гайка М10-6Н Подробнее |
|
|
| 43 | 252136 |
Шайба 10.ОТ Подробнее |
|
|
| 45 | 252138 |
Шайба 14.ОТ Подробнее |
|
|
| 48 | 258038 |
Шплинт 3,2х16 Подробнее |
|
|
| 51 | 370565 |
Болт М10-6gх90 Подробнее |
|
|
| 53 | 372565 |
Болт М14х1,5-68х65 Подробнее |
|
|
| 55 | 374626 |
Гайка М14Х1.5-6Н Подробнее |
|
|
| 60 | К-700.01 |
Часть крыла верхняя Подробнее |
|
|
| 61 | К-700.02-05 |
Шайба дистанционная Подробнее |
|
|
| 65 | 551605-8511010-050 |
Крыло боковое Подробнее |
|
|
| 65 | 551605-8511010-060 |
Крыло боковое Подробнее |
|
|
| 66 | 650108-8511010-050 |
Крыло боковое Подробнее |
|
|
| 66 | 650108-8511010-060 |
Крыло боковое Подробнее |
|
|
| 67 | 650108-8511011-050 |
Крыло боковое Подробнее |
|
|
| 67 | 650108-8511011-060 |
Крыло боковое Подробнее |
|
|
 |
69 | 54321-8511053-010 |
Пластина Подробнее |
|
 |
70 | 54321-8511111 |
Брызговик нижний Подробнее |
|
| 70 | 54321-8511111-001 |
Брызговик нижний Подробнее |
|
|
| 73 | 54321-8511118-010 |
Брызговик верхний Подробнее |
|
|
| 74 | 6430-8511118-030 |
Брызговик верхний Подробнее |
|
|
| 75 | 6430-8511119-030 |
Брызговик верхний Подробнее |
|
|
| 77 | 252037 |
Шайба 6 Подробнее |
|
|
| 79 | 201420 |
Болт М6-6gх20 Подробнее |
|
|
| 81 | 250508 |
Гайка М6-6Н Подробнее |
|
|
| 83 | 252004 |
Шайба 6 Подробнее |
|
|
| 85 | 252134 |
Шайба 6Т Подробнее |
|
