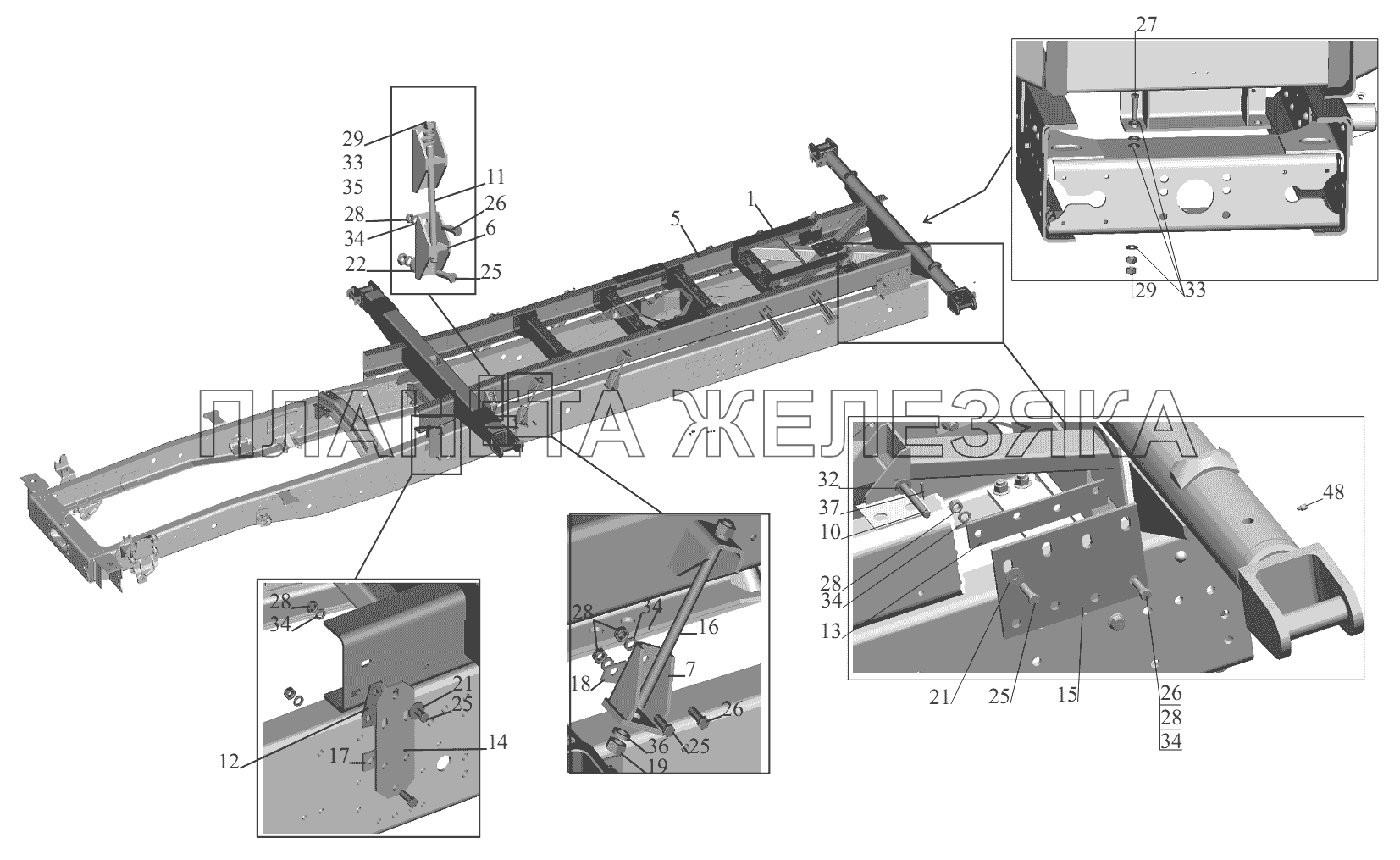

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 551605-8510310 |
Упор платформы Подробнее |
|
|
| 5 | 551605-8601010-020 |
Надрамник Подробнее |
|
|
| 6 | 5516-8601081 |
Кронштейн стяжки верхний Подробнее |
|
|
| 7 | 630308-8601176 |
Кронштейн Подробнее |
|
|
| 10 | 551605-8510335 |
Палец упора Подробнее |
|
|
| 11 | 5516-8601341 |
Шпилька Подробнее |
|
|
| 12 | 551605-8601072 |
Пластина Подробнее |
|
|
| 13 | 551605-8601077 |
Пластина Подробнее |
|
|
| 14 | 551605-8601122 |
Пластина передняя Подробнее |
|
|
| 15 | 551605-8601123 |
Пластина задняя Подробнее |
|
|
| 16 | 6303-8601181 |
Шпилька Подробнее |
|
|
| 17 | 6303-8601188 |
Пластина Подробнее |
|
|
| 18 | 6303-8601189 |
Пластина Подробнее |
|
|
| 19 | 250565 |
Гайка М20х1,5-6Н Подробнее |
|
|
| 21 | 252046-10 |
Шайба 14 Подробнее |
|
|
| 22 | 375964 |
Шайба 16 Подробнее |
|
|
| 25 | 201591 |
Болт М14-6gх45 Подробнее |
|
|
| 26 | 201593 |
Болт М14-6gх50 Подробнее |
|
|
| 27 | 202124 |
Болт М16-6gх55 Подробнее |
|
|
| 28 | 250558 |
Гайка М14-6Н Подробнее |
|
|
| 29 | 250560 |
Гайка М16-6Н Подробнее |
|
|
| 32 | 252016 |
Шайба 14 Подробнее |
|
|
| 33 | 252017 |
Шайба 16 Подробнее |
|
|
| 34 | 252138 |
Шайба 14.ОТ Подробнее |
|
|
| 35 | 252139 |
Шайба 16.ОТ Подробнее |
|
|
| 36 | 252141 |
Шайба 20.ОТ Подробнее |
|
|
| 37 | 258053 |
Шплинт 4х25 Подробнее |
|
|
| 48 | 264020 |
Масленка 1.3.Ц6хр Подробнее |
|
