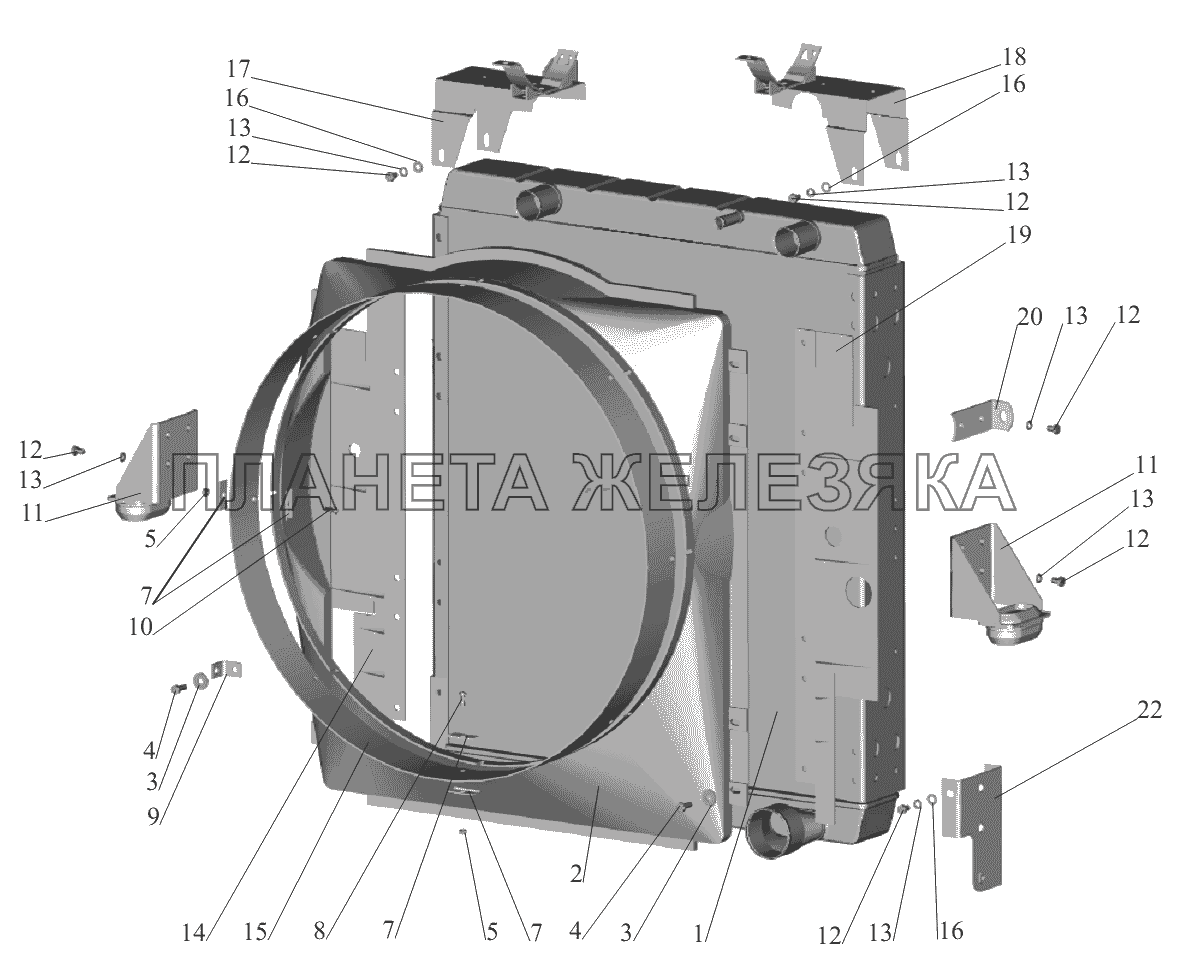

| ← Установка системы охлаждения | Система охлаждения наддувочного воздуха 642290-1300040, 642290-1300040-001 → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
 |
1 | 642290-1301010-010 |
Радиатор Подробнее |
|
 |
2 | 642290-1309011 |
Кожух Подробнее |
|
| 3 | 252038 |
Шайба 8 Подробнее |
|
|
| 4 | 201456 |
Болт М8-6gх20 Подробнее |
|
|
| 5 | 250508 |
Гайка М6-6Н Подробнее |
|
|
| 7 | 64221-1309045 |
Прижим Подробнее |
|
|
| 8 | 220107 |
Винт М6-6gх20 Подробнее |
|
|
| 9 | 5335-3570186-10 |
Кронштейн Подробнее |
|
|
| 10 | 220105 |
Винт М6-6gх16 Подробнее |
|
|
| 11 | 642290-1302111 |
Опора радиатора левая Подробнее |
|
|
| 12 | 201454 |
Болт М8-6gх16 Подробнее |
|
|
| 13 | 252135 |
Шайба 8Т Подробнее |
|
|
| 14 | 642290-1310059 |
Уплотнитель левый Подробнее |
|
|
 |
15 | 54321-1309016 |
Уплотнитель Подробнее |
|
 |
16 | 252005 |
Шайба 8 Подробнее |
|
| 17 | 642290-1311081 |
Кронштейн левый Подробнее |
|
|
| 18 | 642290-1311080 |
Кронштейн правый Подробнее |
|
|
| 19 | 642290-1310058 |
Уплотнитель правый Подробнее |
|
|
| 20 | 642290-1323142 |
Кронштейн Подробнее |
|
|
| 22 | 642290-1302140 |
Кронштейн Подробнее |
|
