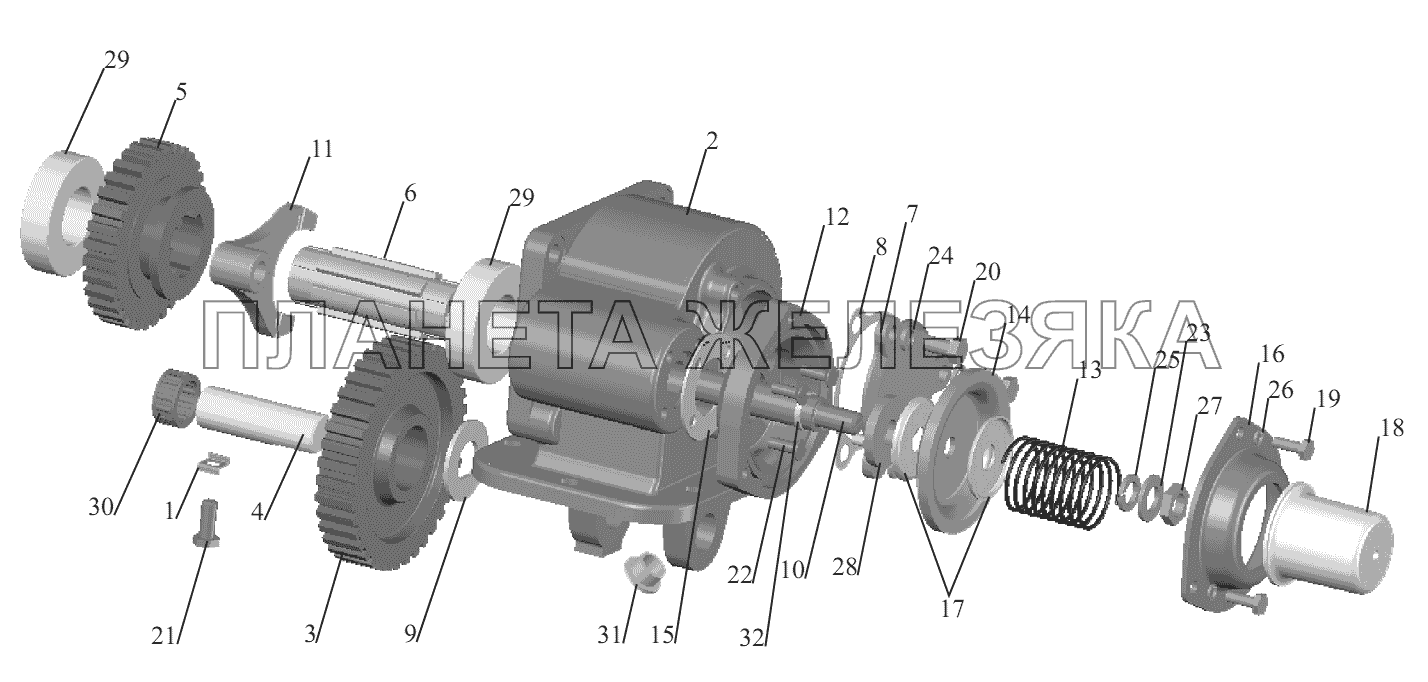

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 535A-2405134 |
Шайба Подробнее |
|
|
| 2 | 503-4202015-Б |
Корпус Подробнее |
|
|
| 3 | 503-4202020-Б |
Шестерня промежуточная Подробнее |
|
|
| 4 | 503-4202030-Б |
Ось промежуточной шестерни Подробнее |
|
|
| 5 | 503-4202064-Б |
Шестерня ведомая Подробнее |
|
|
| 6 | 503-4202070 |
Вал ведомой шестерни Подробнее |
|
|
| 7 | 503-4202084-Б |
Крышка Подробнее |
|
|
| 8 | 503-4202086 |
Прокладка Подробнее |
|
|
| 9 | 503-4202092-A |
Подкладка Подробнее |
|
|
| 10 | 503-4202122-20 |
Вал Подробнее |
|
|
| 11 | 503-4202126-Б |
Вилка Подробнее |
|
|
| 12 | 503-8606112-B |
Корпус Подробнее |
|
|
| 13 | 503-8606113 |
Пружина Подробнее |
|
|
 |
14 | 503-8606117-01 |
Диафрагма Подробнее |
|
| 15 | 503-8606121-Б |
Прокладка Подробнее |
|
|
| 16 | 503-8606125-B |
Крышка Подробнее |
|
|
| 17 | 503-8606131-A |
Шайба Подробнее |
|
|
| 18 | 503-8606134 |
Стакан Подробнее |
|
|
| 19 | 201418 |
Болт М6-6gх16 Подробнее |
|
|
| 20 | 201454 |
Болт М8-6gх16 Подробнее |
|
|
| 21 | 201476 |
Болт М8-1,6gх20 Подробнее |
|
|
| 22 | 231604 |
Винт 2М6-6gх14 Подробнее |
|
|
| 23 | 252007 |
Шайба 12 Подробнее |
|
|
| 24 | 252135 |
Шайба 8Т Подробнее |
|
|
| 25 | 252157 |
Шайба 124 Подробнее |
|
|
| 26 | 252154 |
Шайба 6Л Подробнее |
|
|
| 27 | 374542 |
Гайка М12х1,25-5Н6Н Подробнее |
|
|
| 28 | 375823 |
Шайба 12 Подробнее |
|
|
 |
29 | 206А |
Подшипник Подробнее |
|
| 29 | 206АК |
Подшипник радиальный Подробнее |
|
|
 |
30 | 864904 |
Подшипник Подробнее |
|
| 31 | 5549-8607245 |
Пробка Подробнее |
|
|
| 32 | 018-022-25-2-3 |
Кольцо Подробнее |
|
