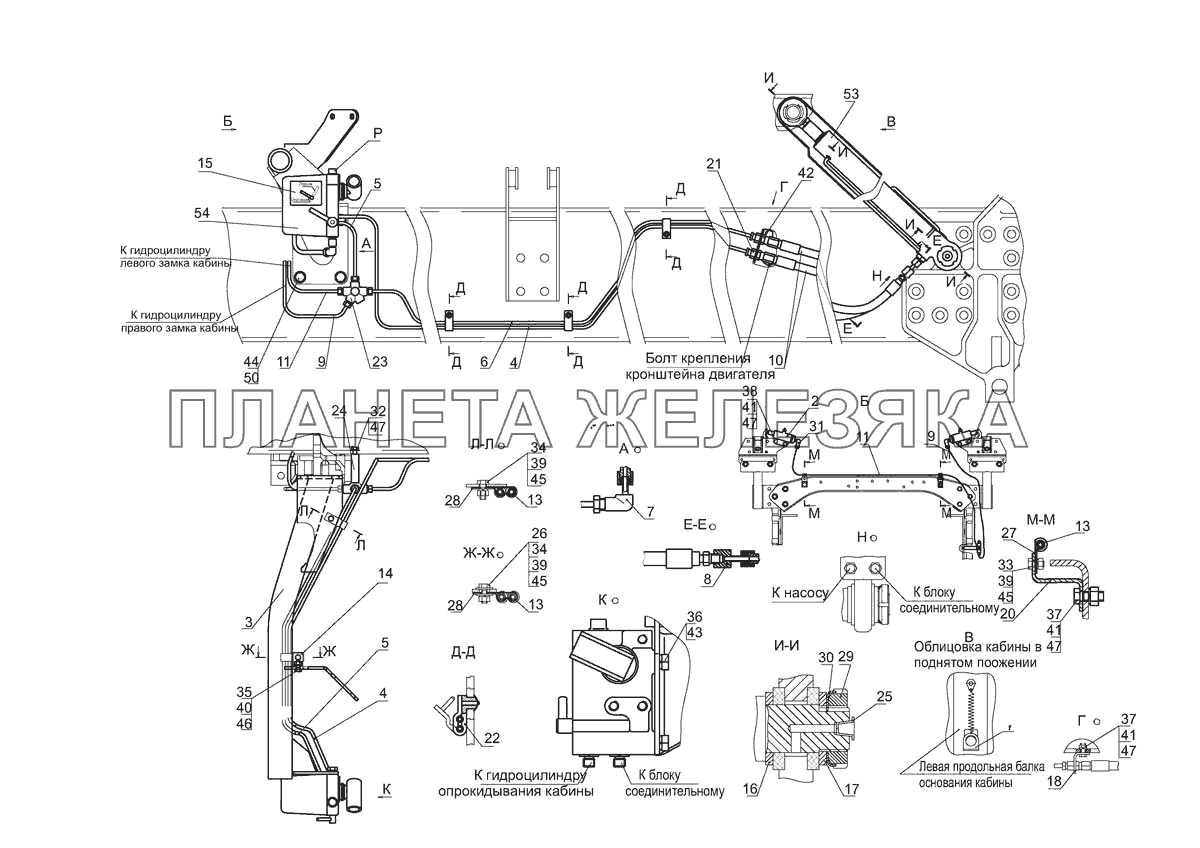

| ← Механизм подъема кабины 544019-5000040 | Укладка рычага подъема кабины 6430-3900041 → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 6430-3900041 |
Укладка рычага подъема кабины Подробнее |
|
|
 |
2 | 6430-5003100 |
Гидроцилиндр замка кабины Подробнее |
|
| 3 | 544019-5004074-010 |
Кронштейн Подробнее |
|
|
| 4 | 544019-5009055 |
Трубопровод Подробнее |
|
|
| 5 | 544019-5009058 |
Трубопровод Подробнее |
|
|
| 6 | 544019-5009060 |
Трубопровод Подробнее |
|
|
 |
7 | 544004-5009064 |
Переходник Подробнее |
|
 |
8 | 544004-5009069 |
Переходник Подробнее |
|
| 9 | 544019-5009150 |
Трубопровод Подробнее |
|
|
 |
10 | 6430-5009160 |
Шланг Подробнее |
|
| 11 | 544019-5009182 |
Трубопровод Подробнее |
|
|
| 13 | 500-1104541-Б |
Втулка Подробнее |
|
|
| 14 | 504В-3504046 |
Угольник оттяжной пружины Подробнее |
|
|
| 15 | 6430-3903116 |
Табличка информационная насоса механизма подъема кабины Подробнее |
|
|
| 16 | 544004-5003086 |
Шайба Подробнее |
|
|
| 17 | 555003-5003086 |
Шайба Подробнее |
|
|
| 18 | 544019-5009062 |
Кронштейн Подробнее |
|
|
| 20 | 544019-5009066 |
Кронштейн Подробнее |
|
|
 |
21 | 6422-5009069 |
Переходник Подробнее |
|
| 22 | 64221-5009072 |
Держатель Подробнее |
|
|
| 23 | 6302-5009155 |
Блок соединительный Подробнее |
|
|
| 24 | 6430-5009176 |
Втулка Подробнее |
|
|
| 25 | 5549-8607246 |
Пробка Подробнее |
|
|
| 26 | 252037 |
Шайба 6 Подробнее |
|
|
| 27 | 315406 |
Кляммер Подробнее |
|
|
| 28 | 315409 |
Кляммер Подробнее |
|
|
 |
29 | 375034 |
Гайка М24х1,5-6Н Подробнее |
|
| 30 | 376204 |
Шайба 24 Подробнее |
|
|
| 31 | 379812 |
Угольник Подробнее |
|
|
| 32 | 200324 |
Болт М10-6gх75 Подробнее |
|
|
| 33 | 201416 |
Болт М6-6gх12 Подробнее |
|
|
| 34 | 201420 |
Болт М6-6gх20 Подробнее |
|
|
| 35 | 201456 |
Болт М8-6gх20 Подробнее |
|
|
| 36 | 201495 |
Болт М10-6gх20 Подробнее |
|
|
| 37 | 201497 |
Болт М10-6gх25 Подробнее |
|
|
| 38 | 201501 |
Болт М10-6gх35 Подробнее |
|
|
| 39 | 250508 |
Гайка М6-6Н Подробнее |
|
|
| 40 | 250510 |
Гайка М8-6Н Подробнее |
|
|
| 41 | 250512 |
Гайка М10-6Н Подробнее |
|
|
| 42 | 250559 |
Гайка М14х1,5-6Н Подробнее |
|
|
| 43 | 252136 |
Шайба 10.ОТ Подробнее |
|
|
| 44 | 252138 |
Шайба 14.ОТ Подробнее |
|
|
| 45 | 252154 |
Шайба 6Л Подробнее |
|
|
| 46 | 252155 |
Шайба 8Л Подробнее |
|
|
| 47 | 252156 |
Шайба 10Л Подробнее |
|
|
| 50 | 372212 |
Болт М14х1,5-6gх35 Подробнее |
|
|
| 53 | FHZ40/25-540-103074.4 |
Гидроцилиндр МПК Подробнее |
|
|
| 54 | FHP267A-103037.0 |
Насос Подробнее |
|
