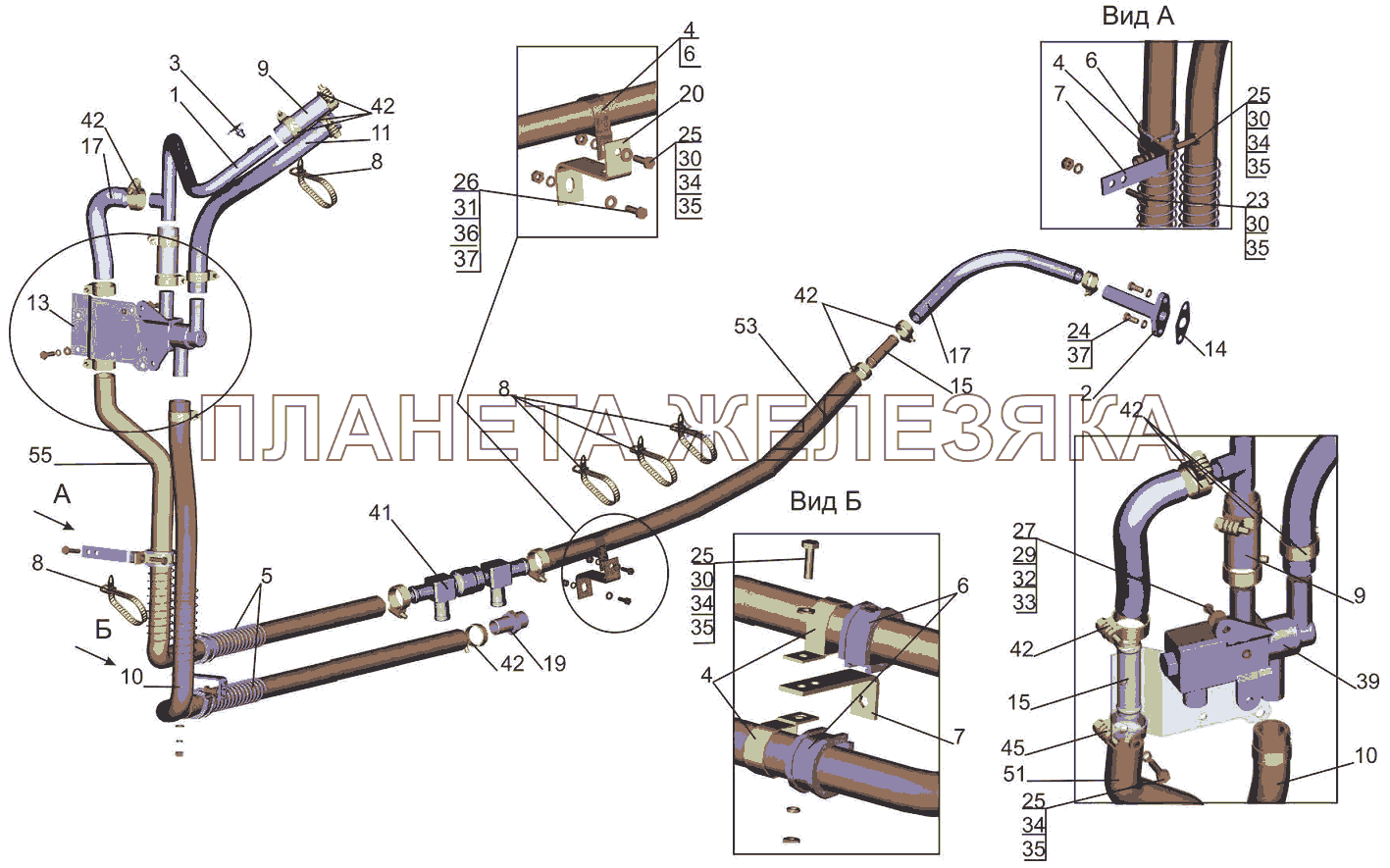

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 544069-8101390 |
Трубка Подробнее |
|
|
| 2 | 6501В5-8115130 |
Фланец подводящий Подробнее |
|
|
 |
3 | 64229-1305010 |
Краник сливной Подробнее |
|
| 4 | 64221-3724633 |
Хомут Подробнее |
|
|
| 5 | 438041-1015067 |
Пружина предохранительная Подробнее |
|
|
| 6 | 64227-3506027 |
Прокладка Подробнее |
|
|
| 7 | 5335-3570186-10 |
Кронштейн Подробнее |
|
|
| 8 | 6430-3724625 |
Хомут крепления проводов Подробнее |
|
|
| 9 | 6430-8101036 |
Шланг (L=70мм, рукав 20х29-1,6) Подробнее |
|
|
| 10 | 543205-8101039 |
Шланг Подробнее |
|
|
| 11 | 543205-8101040 |
Шланг (L=290мм, рукав 20х29-1,6) Подробнее |
|
|
| 13 | 544069-8101191 |
Кронштейн Подробнее |
|
|
| 14 | 6501В5-1015146 |
Прокладка Подробнее |
|
|
| 15 | 643008-8101347 |
Переходник Подробнее |
|
|
| 17 | 643008-8101351 |
Шланг Подробнее |
|
|
| 17 | 643008-8101351-001 |
Шланг Подробнее |
|
|
| 19 | 551639-8101364-010 |
Патрубок Подробнее |
|
|
| 20 | 6303-3506052 |
Кронштейн Подробнее |
|
|
| 23 | 370536 |
Болт М6-6gх30 Подробнее |
|
|
| 24 | 201456 |
Болт М8-6gх20 Подробнее |
|
|
| 25 | 201420 |
Болт М6-6gх20 Подробнее |
|
|
| 26 | 201460 |
Болт М8-6gх30 Подробнее |
|
|
| 27 | 220079 |
Винт М5-6gх14 Подробнее |
|
|
| 29 | 250464 |
Гайка М5-6Н Подробнее |
|
|
| 30 | 250508 |
Гайка М6-6Н Подробнее |
|
|
| 31 | 250510 |
Гайка М8-6Н Подробнее |
|
|
| 32 | 252036 |
Шайба 5 Подробнее |
|
|
| 33 | 252133 |
Шайба 5Т Подробнее |
|
|
| 34 | 252004 |
Шайба 6 Подробнее |
|
|
| 35 | 252154 |
Шайба 6Л Подробнее |
|
|
 |
36 | 252005 |
Шайба 8 Подробнее |
|
| 37 | 252135 |
Шайба 8Т Подробнее |
|
|
| 39 | КЭО-01 |
Клапан электромагнитный Подробнее |
|
|
| 39 | КЭТ07 |
Клапан электромагнитный Подробнее |
|
|
 |
41 | 643008-8101400 |
Клапан обратный Подробнее |
|
| 42 | 6430-8101476 |
Хомут Подробнее |
|
|
| 42 | TORRO25-40/9-C7W2 |
Хомут Подробнее |
|
|
| 42 | WD1225-40С7W2 |
Хомут червячный Подробнее |
|
|
| 51 | 643008-8101038 |
Шланг Подробнее |
|
|
| 53 | 437030-1015100 |
Шланг Рукав Подробнее |
|
|
| 55 | 643000-1015100 |
Шланг Подробнее |
|
