| ← Установка облицовки 6431-8400018-000 | Установка оперения 6431-8400020-010 → |

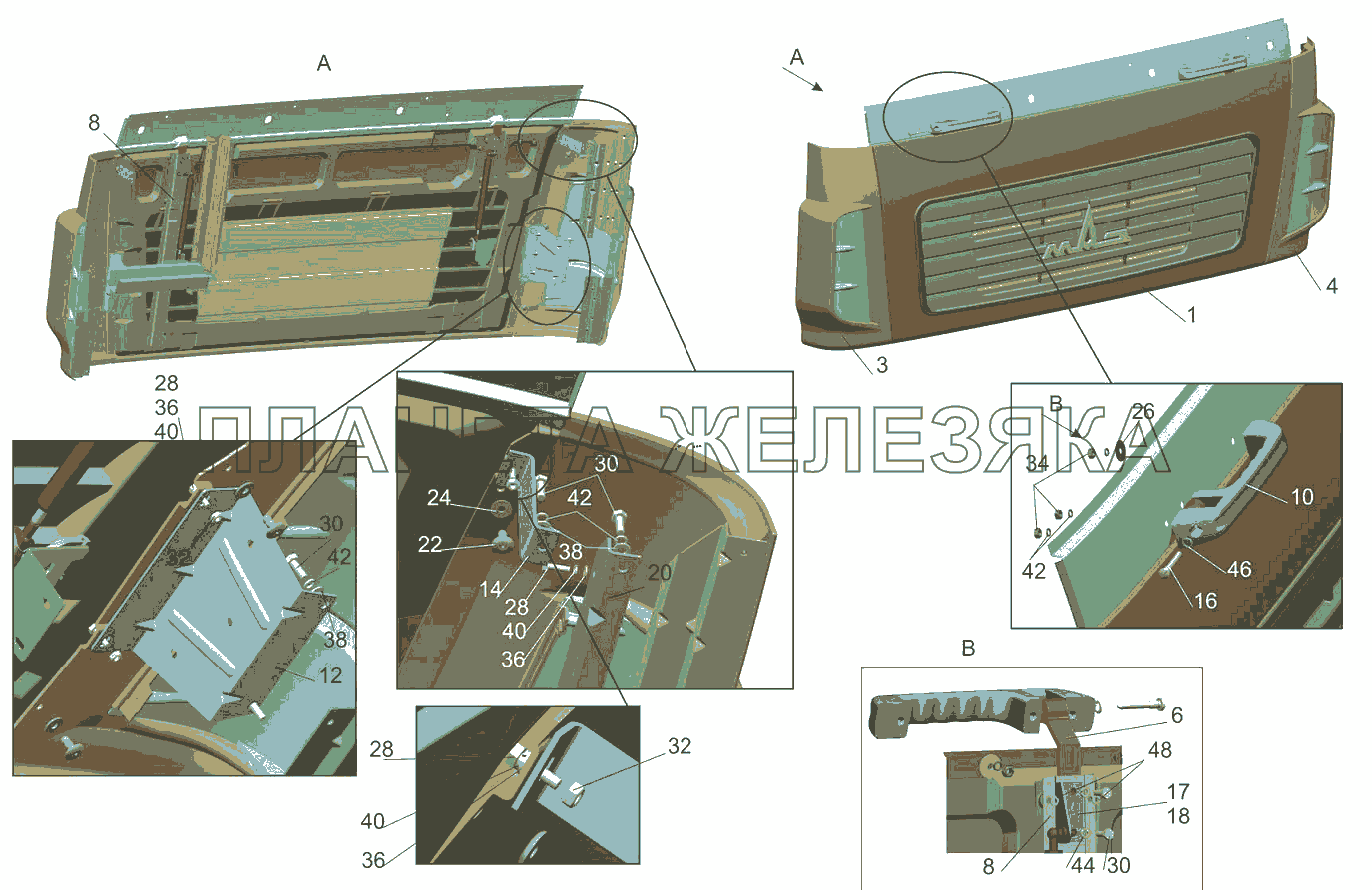

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
 |
1 | 6431-5301013-000 |
Панель передка Подробнее |
|
 |
3 | 6431-5301036-000 |
Панель передка боковая правая Подробнее |
|
 |
4 | 6431-5301037-000 |
Панель передка боковая левая Подробнее |
|
| 6 | 6431-5301046-000 |
Петля Подробнее |
|
|
| 8 | 6431-5301208-000 |
Кронштейн Подробнее |
|
|
| 10 | 6431-8202034-000 |
Поручень Подробнее |
|
|
| 12 | 6431-5301186 |
Кронштейн Подробнее |
|
|
| 14 | 6431-5301190 |
Кронштейн Подробнее |
|
|
| 16 | 6430-8202037 |
Ось Подробнее |
|
|
 |
17 | 6430-8401112 |
Кронштейн Подробнее |
|
 |
18 | 6430-8401113 |
Кронштейн Подробнее |
|
| 20 | 6431-8401146 |
Кронштейн Подробнее |
|
|
| 22 | 101-6105020 |
Прижим Подробнее |
|
|
| 24 | 212-8402036 |
Буфер Подробнее |
|
|
| 26 | 375533 |
Шайба 8 Подробнее |
|
|
| 28 | 201420 |
Болт М6-6gх20 Подробнее |
|
|
| 30 | 201456 |
Болт М8-6gх20 Подробнее |
|
|
| 32 | 250508 |
Гайка М6-6Н Подробнее |
|
|
 |
34 | 250511 |
Гайка М8х1-6Н Подробнее |
|
| 36 | 252004 |
Шайба 6 Подробнее |
|
|
 |
38 | 252005 |
Шайба 8 Подробнее |
|
| 40 | 252134 |
Шайба 6Т Подробнее |
|
|
| 42 | 252135 |
Шайба 8Т Подробнее |
|
|
| 44 | 252155 |
Шайба 8Л Подробнее |
|
|
| 46 | 252156 |
Шайба 10Л Подробнее |
|
|
| 48 | 252174 |
Шайба 26 Подробнее |
|
|
| 50 | TW6.1X20KB/1 |
Винт для пластмассы Подробнее |
|
