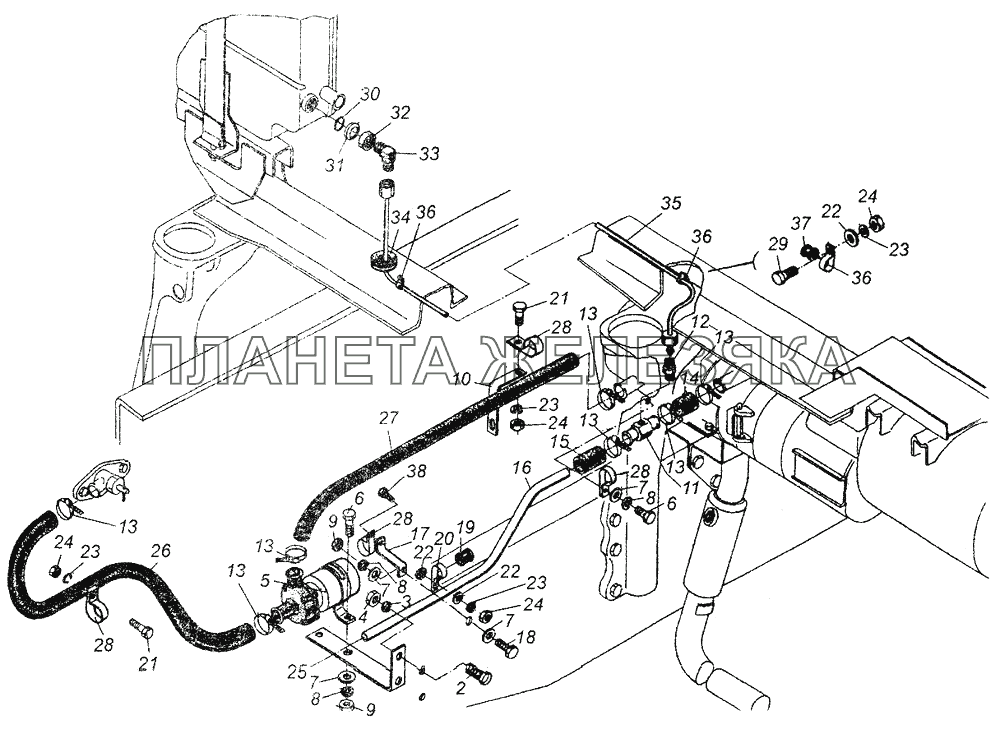

| ← Установка подогревателя | Топливопроводы подогревателя → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 64226-1015072 |
Кронштейн Подробнее |
|
|
| 2 | 201499 |
Болт М10-6gх30 Подробнее |
|
|
| 3 | 252136 |
Шайба 10.ОТ Подробнее |
|
|
| 4 | 250512 |
Гайка М10-6Н Подробнее |
|
|
| 5 | 35.3730010 |
Электродвигатель с насосом Подробнее |
|
|
| 6 | 201456 |
Болт М8-6gх20 Подробнее |
|
|
 |
7 | 252005 |
Шайба 8 Подробнее |
|
| 8 | 252135 |
Шайба 8Т Подробнее |
|
|
| 9 | 250510 |
Гайка М8-6Н Подробнее |
|
|
| 10 | 64226-1303311-01 |
Кронштейн Подробнее |
|
|
| 11 | 64226-1015655 |
Переходник Подробнее |
|
|
| 12 | 379497 |
Ниппель Подробнее |
|
|
| 13 | 16.71.28 |
Хомут Подробнее |
|
|
| 14 | 64226-1015173 |
Шланг Подробнее |
|
|
| 15 | 64226-1015136 |
Шланг Подробнее |
|
|
| 16 | 64226-1015442-01 |
Трубопровод Подробнее |
|
|
| 17 | 6303-3506052 |
Кронштейн Подробнее |
|
|
| 18 | 201460 |
Болт М8-6gх30 Подробнее |
|
|
| 19 | 5551-8609439 |
Муфта Подробнее |
|
|
| 20 | 379665 |
Кпяммер Подробнее |
|
|
| 21 | 201418 |
Болт М6-6gх16 Подробнее |
|
|
| 22 | 252004 |
Шайба 6 Подробнее |
|
|
| 23 | 252134 |
Шайба 6Т Подробнее |
|
|
| 24 | 250508 |
Гайка М6-6Н Подробнее |
|
|
| 25 | [Направление к отопителю кабины] |
Направление к отопителю кабины Подробнее |
|
|
| 26 | 64226-1015094 |
Шланг 16х25 L=750мм Подробнее |
|
|
| 27 | 64226-1015080 |
Шланг 18х27 L=750мм Подробнее |
|
|
| 28 | 379202 |
Кляммер Подробнее |
|
|
| 29 | 201420 |
Болт М6-6gх20 Подробнее |
|
|
| 30 | 012-016-25-2-3 |
Кольцо Подробнее |
|
|
| 31 | 375919 |
Шайба 14 Подробнее |
|
|
| 32 | 374620 |
Гайка М14х1,5 Подробнее |
|
|
| 33 | 402983 |
Угольник Подробнее |
|
|
| 34 | 500-3724042 |
Втулка Подробнее |
|
|
| 35 | 64226-1015402 |
Трубопровод Подробнее |
|
|
| 36 | 315406 |
Кляммер Подробнее |
|
|
| 37 | 500-1104341Б |
Втулка Подробнее |
|
|
| 38 | 201424 |
Болт М6-6gх30 Подробнее |
|
