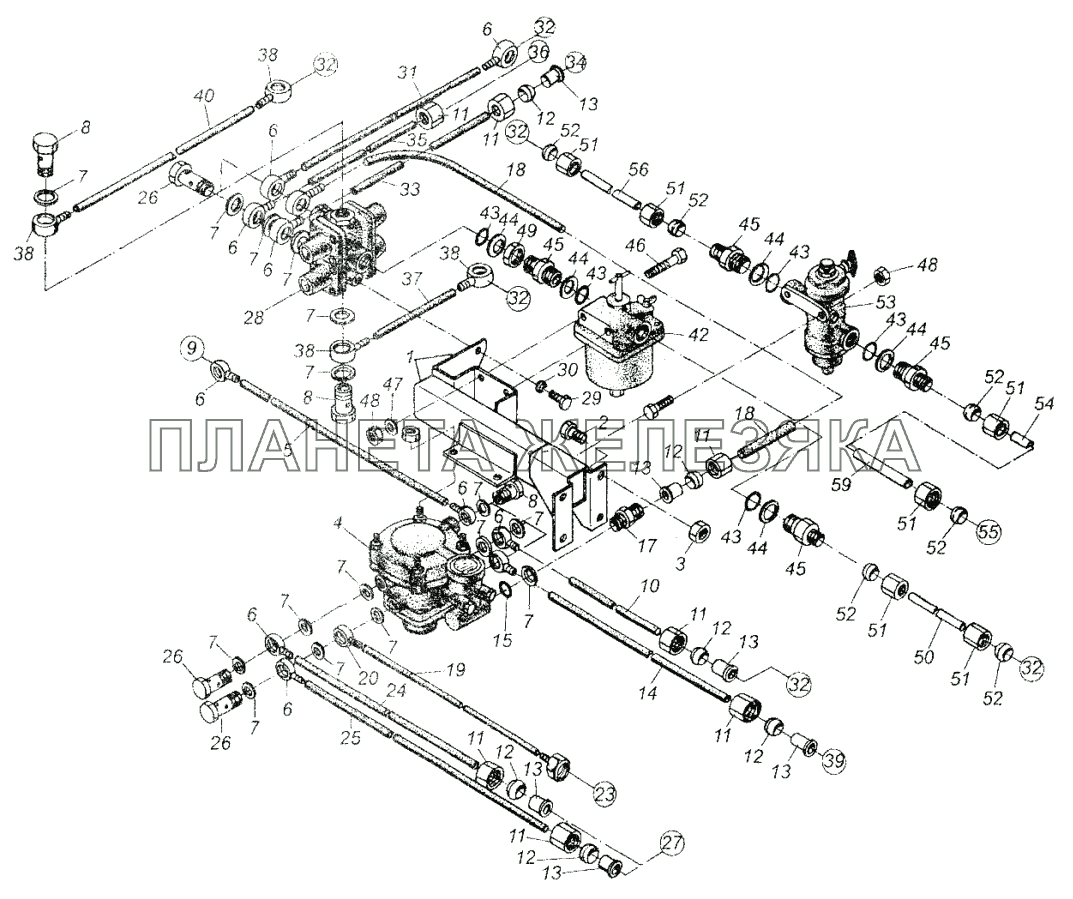

№ | Номер детали | Наименование детали | ||
---|---|---|---|---|
1 | 64226-3512012 |
Кронштейн Подробнее |
|
|
2 | 201518 |
Болт М10х1 Подробнее |
|
|
3 | 45 9992 2525 |
Гайка М10х1-6Н Подробнее |
|
|
4 | 973.002.521.0 |
Клапан управления тормозами прицепа Подробнее |
|
|
5 | 64226-3506352 |
Трубка Подробнее |
|
|
6 | 404204 |
Штуцер поворотный Подробнее |
|
|
7 | 375540 |
Шайба 16 Подробнее |
|
|
8 | 402202 |
Штуцер Подробнее |
|
|
9 | [Направление к тормозному крану] |
Направление к тормозному крану Подробнее |
|
|
10 | 64226-3506132 |
Трубка в сборе Подробнее |
|
|
11 | 405641 |
Гайка стяжная Подробнее |
|
|
12 | 375254 |
Муфта Подробнее |
|
|
13 | 402415 |
Ниппель Подробнее |
|
|
14 | 64226-3506348 |
Трубка Подробнее |
|
|
15 | 014-018-25-2-3 |
Кольцо Подробнее |
|
|
16 | 375960 |
Шайба 16 Подробнее |
|
|
![]() |
17 | 404241 |
Штуцер Подробнее |
|
18 | 64226-3506187 |
Трубка Подробнее |
|
|
19 | 64226-3506134-10 |
Трубка Подробнее |
|
|
20 | 404206 |
Штуцер поворотный Подробнее |
|
|
21 | 404203 |
Штуцер поворотный Подробнее |
|
|
22 | [Направление к датчику] |
Направление к датчику ММ124Д питания прицепа Подробнее |
|
|
23 | [Направление к датчику] |
Направление к датчику ММ124Д питания прицепа Подробнее |
|
|
24 | 64226-3506336 |
Трубка Подробнее |
|
|
25 | 64226-3506337 |
Трубка Подробнее |
|
|
26 | 404201 |
Штуцер Подробнее |
|
|
27 | [Направление к пневмовыводам полуприцепа] |
Направление к пневмовыводам полуприцепа Подробнее |
|
|
28 | 934.702.120.0 |
Клапан четырехконтурный Подробнее |
|
|
29 | 201496 |
Болт Подробнее |
|
|
30 | 252135 |
Шайба 8Т Подробнее |
|
|
31 | 64226-3506254-10 |
Трубка в сборе Подробнее |
|
|
32 | [Направление к ресиверу] |
Направление к ресиверу Подробнее |
|
|
33 | 64226-3506183 |
Трубка в сборе Подробнее |
|
|
34 | [Направление к воздухмагистральному клапану] |
Направление к воздухмагистральному клапану и на отбор воздуха для сцепления Подробнее |
|
|
35 | 64226-3506319 |
Трубка в сборе Подробнее |
|
|
36 | [Направление к электропневмоклапанам] |
Направление к электропневмоклапанам блокировки межосевого дифференциала Подробнее |
|
|
37 | 64226-3506194 |
Трубка в сборе Подробнее |
|
|
38 | 404205 |
Гайка накидная Подробнее |
|
|
39 | [Направление к тормозному крану] |
Направление к тормозному крану Подробнее |
|
|
40 | 64226-3506193 |
Трубка в сборе Подробнее |
|
|
41 | [Направление к тормозному крану] |
Направление к тормозному крану Подробнее |
|
|
![]() |
42 | 100-3536010 |
Предохранитель против замерзания Подробнее |
|
43 | 20-025-30-2-3 |
Кольцо Подробнее |
|
|
44 | 376145 |
Шайба 22 Подробнее |
|
|
![]() |
45 | 404314 |
Штуцер Подробнее |
|
46 | 370848 |
Болт М8-6gх75 Подробнее |
|
|
47 | 252038 |
Шайба 8 Подробнее |
|
|
48 | 45 9563 1253 |
Гайка М8-6Н Подробнее |
|
|
![]() |
49 | 374935 |
Гайка переходная Подробнее |
|
50 | 64226-3506154 |
Трубка в сборе Подробнее |
|
|
51 | 405674 |
Гайка накидная Подробнее |
|
|
52 | 379256 |
Муфта Подробнее |
|
|
![]() |
53 | 100-3512010 |
Регулятор давления в сборе Подробнее |
|
54 | 64226-3506148 |
Трубка Подробнее |
|
|
55 | [Направление к влагоотделителю] |
Направление к влагоотделителю Подробнее |
|
|
56 | 64226-3506246 |
Трубка в сборе Подробнее |
|
