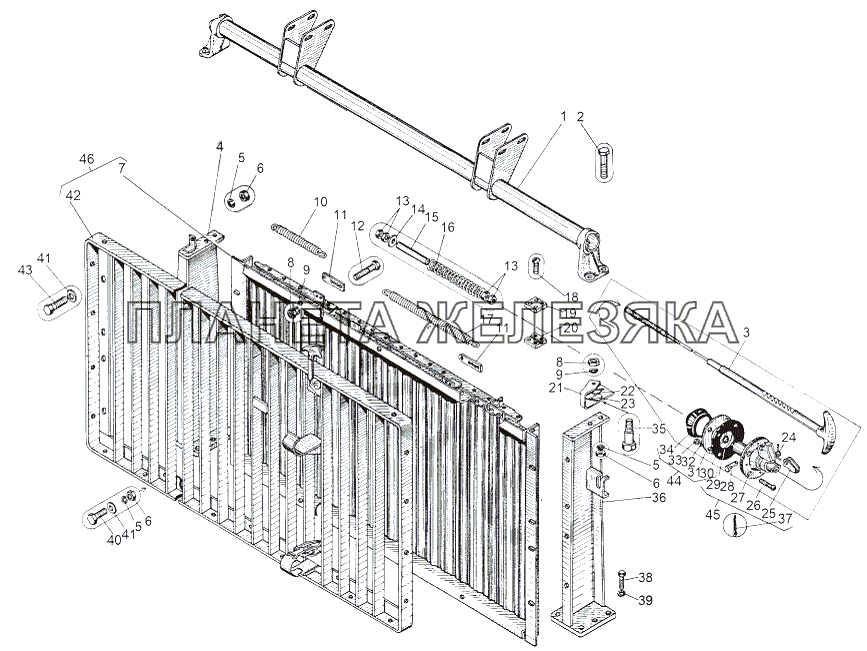

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 543-1310420 |
Труба опорная Подробнее |
|
|
 |
2 | 200315 |
Болт М10-6gх40 Подробнее |
|
| 3 | 543-1310221-20 |
Тяга жалюзи Подробнее |
|
|
| 4 | 543-1310400 |
Стойка правая Подробнее |
|
|
| 5 | 252136 |
Шайба 10.ОТ Подробнее |
|
|
| 5 | 252136 |
Шайба 10.ОТ Подробнее |
|
|
| 6 | 250512 |
Гайка М10-6Н Подробнее |
|
|
| 7 | 543-1310110-10 |
Жалюзи Подробнее |
|
|
| 8 | 250508 |
Гайка М6-6Н Подробнее |
|
|
| 9 | 252134 |
Шайба 6Т Подробнее |
|
|
| 10 | 543-1310265 |
Пружина № 303 Подробнее |
|
|
| 11 | 543-1310194-10 |
Пластина регулировочная Подробнее |
|
|
| 12 | 201420 |
Болт М6-6gх20 Подробнее |
|
|
 |
13 | 250511 |
Гайка М8х1-6Н Подробнее |
|
| 14 | 252038 |
Шайба 8 Подробнее |
|
|
| 15 | 543-1310256 |
Втулка наконечника Подробнее |
|
|
| 16 | 543-1310264 |
Пружина № 348 Подробнее |
|
|
| 17 | 543-1310141-Б |
Пружина Подробнее |
|
|
| 18 | 220054 |
Винт М4-6gх16 Подробнее |
|
|
| 19 | 543-1310258 |
Половина упора Подробнее |
|
|
| 20 | 543-1310260 |
Половина упора регулируемая Подробнее |
|
|
| 21 | 543-1310414-Б |
Кронштейн ролика Подробнее |
|
|
| 22 | 543-1310168-Б |
Скоба Подробнее |
|
|
| 23 | 543-1108357 |
Ролик Подробнее |
|
|
| 24 | 543-1310292-Б |
Пружина собачки Подробнее |
|
|
| 25 | 543-1310287-Б |
Собачка Подробнее |
|
|
| 26 | 220084 |
Винт М5-6gх25 Подробнее |
|
|
| 27 | 543-1310212-11 |
Направляющая с фланцем Подробнее |
|
|
| 28 | 260002 |
Палец 5х16 Подробнее |
|
|
| 29 | 0000-1310719 |
Кольцо 010-014-25-2-2 Подробнее |
|
|
| 30 | 543-130301-20 |
Уплотнитель Подробнее |
|
|
| 31 | 543-1310302-Б |
Проставочное кольцо Подробнее |
|
|
| 32 | 252133 |
Шайба 5Т Подробнее |
|
|
| 33 | 250464 |
Гайка М5-6Н Подробнее |
|
|
| 34 | 0000-1310709 |
Колпак Подробнее |
|
|
| 35 | 543-1310417-Б |
Ось ролика Подробнее |
|
|
| 36 | 543-1310401 |
Стойка левая Подробнее |
|
|
| 37 | 258003 |
Шплинт 1,6х20 Подробнее |
|
|
| 38 | 201585 |
Болт М14-6gх30 Подробнее |
|
|
| 39 | 252138 |
Шайба 14.ОТ Подробнее |
|
|
| 40 | 201497 |
Болт М10-6gх25 Подробнее |
|
|
| 41 | 252006 |
Шайба 10 Подробнее |
|
|
| 41 | 252006 |
Шайба 10 Подробнее |
|
|
| 42 | 543-841100 |
Облицовка радиатора Подробнее |
|
|
| 43 | 201t01 |
Болт М10-6gх35 Подробнее |
|
|
| 44 | 543-1310210-20 |
Привод жалюзи Подробнее |
|
|
| 45 | 543-1310211-20 |
Направляющая с тягой Подробнее |
|
|
| 46 | 543-1310108-10 |
Жалюзи с облицовкой Подробнее |
|
