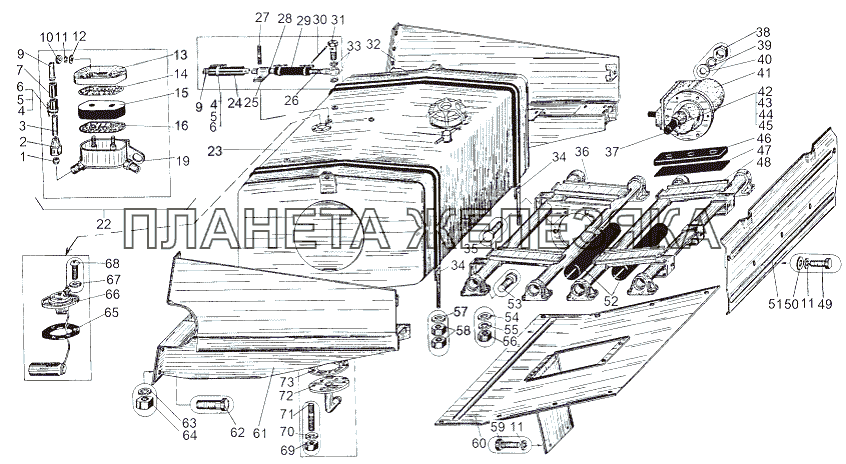

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 0000-3827427 |
Датчик указателя уровня топлива ДУМП-02 Подробнее |
|
||
| 1 | 379254 |
Муфта Подробнее |
|
|
| 2 | 405641 |
Гайка стяжная Подробнее |
|
|
| 3 | 543В-1101326 |
Трубка суфлирующая Подробнее |
|
|
| 4 | 297582 |
Лента Подробнее |
|
|
| 5 | 297580 |
Пряжка Подробнее |
|
|
| 6 | 297575 |
Шплинт 5,6х22 Подробнее |
|
|
| 7 | 547А-1712411 |
Шланг Подробнее |
|
|
| 9 | 543В-1101325-10 |
Труба суфлирующая наружная Подробнее |
|
|
| 10 | 250510 |
Гайка М8-6Н Подробнее |
|
|
| 11 | 252135 |
Шайба 8Т Подробнее |
|
|
 |
12 | 252005 |
Шайба 8 Подробнее |
|
| 13 | 547А-1101714 |
Крышка суфлера Подробнее |
|
|
| 15 | 547А-1101738 |
Элемент фильтрующий суфлера Подробнее |
|
|
| 16 | 547А-1101711 |
Решетка суфлера Подробнее |
|
|
| 19 | 543В-1101704-10 |
Корпус суфлера Подробнее |
|
|
 |
21 | 201544 |
Болт М12-6gх40 Подробнее |
|
| 22 | 543В-1101702-10 |
Суфлер Подробнее |
|
|
| 23 | 543В-1101010-11 |
Бак топливный Подробнее |
|
|
| 24 | 543-1303128 |
Шланг Подробнее |
|
|
| 25 | 379173 |
Кляммер Подробнее |
|
|
| 26 | 547А-1315364 |
Угольник поворотный Подробнее |
|
|
| 27 | 216528 |
Шпилька М8х26 Подробнее |
|
|
| 28 | 543-3506223 |
Прокладка Подробнее |
|
|
| 29 | 535А-1015818 |
Шланг соединительный Подробнее |
|
|
| 30 | 258250 |
Шплинт 1,2х100 Подробнее |
|
|
| 31 | 535А-1104238-10 |
Болт поворотного угольника Подробнее |
|
|
| 32 | 543В-1101450 |
Опора Подробнее |
|
|
| 33 | 543-3506013 |
Прокладка Подробнее |
|
|
| 34 | 543В-1101110 |
Хомут крепления топливного бака Подробнее |
|
|
| 35 | 201464 |
Болт М8-6gх40 Подробнее |
|
|
| 36 | 543В-1101178-01 |
Кронштейн топливного бака Подробнее |
|
|
| 37 | 543Д-1104578 |
Шланг соединительный d.18x140 Подробнее |
|
|
| 38 | 250510 |
Гайка М8-6Н Подробнее |
|
|
|
|
39 | 252005 |
Шайба 8 Подробнее |
|
| 40 | 252135 |
Шайба 8Т Подробнее |
|
|
| 41 | 79111-1133030 |
Насос БЦН Подробнее |
|
|
| 42 | 535Б-3506112 |
Хомут шланга Подробнее |
|
|
| 43 | 370537 |
Болт М6-6gх35 Подробнее |
|
|
| 44 | 252004 |
Шайба 6 Подробнее |
|
|
| 45 | 374179 |
Гайка М6-6Н Подробнее |
|
|
| 46 | 543В-1101155-11 |
Подкладка Подробнее |
|
|
| 47 | 543В-1101046-10 |
Прокладка Подробнее |
|
|
| 48 | 543В-1101176-01 |
Кронштейн топливного бака Подробнее |
|
|
| 49 | 201456 |
Болт М8-6gх20 Подробнее |
|
|
|
|
50 | 252005 |
Шайба 8 Подробнее |
|
| 51 | 543В-1101516 |
Лист защитный торцовый Подробнее |
|
|
| 52 | 543В-1101158 |
Шланг Подробнее |
|
|
| 53 | 201499 |
Болт М10-6gх30 Подробнее |
|
|
| 54 | 252039 |
Шайба 10 Подробнее |
|
|
| 55 | 252156 |
Шайба 10Л Подробнее |
|
|
| 56 | 250512 |
Гайка М10-6Н Подробнее |
|
|
| 57 | 252016 |
Шайба 14 Подробнее |
|
|
| 58 | 250558 |
Гайка М14-6Н Подробнее |
|
|
| 59 | 201454 |
Болт М8-6gх16 Подробнее |
|
|
| 60 | 543В-1101500 |
Лист Подробнее |
|
|
| 61 | 543В-1101451 |
Опора топливного бака Подробнее |
|
|
| 62 | 202123 |
Болт М16-6gх50 Подробнее |
|
|
| 63 | 250560 |
Гайка М16-6Н Подробнее |
|
|
| 64 | 252139 |
Шайба 16.ОТ Подробнее |
|
|
| 65 | 543-3806026 |
Прокладка Подробнее |
|
|
| 66 | 543М-3827010-01 |
Датчик уровня топлива Подробнее |
|
|
| 67 | 252003 |
Шайба 5 Подробнее |
|
|
| 68 | 220077 |
Винт М5-6gх10 Подробнее |
|
|
| 69 | 250508 |
Гайка М6-6Н Подробнее |
|
|
| 70 | 252134 |
Шайба 6Т Подробнее |
|
|
| 71 | 373154 |
Шпилька М6х18 Подробнее |
|
|
| 72 | 543В-1104430-10 |
Патрубок Подробнее |
|
|
| 73 | 547В-1104373 |
Прокладка Подробнее |
|
