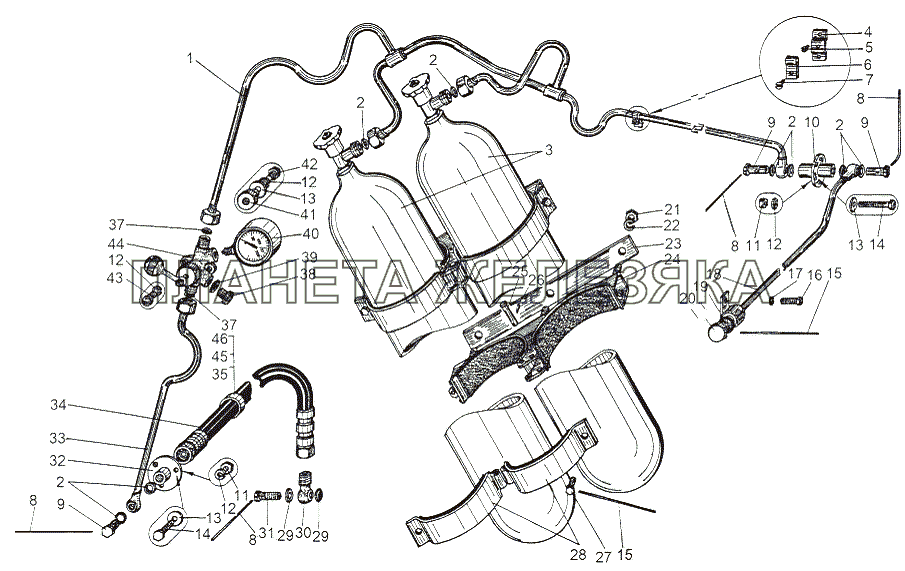

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 315406 |
Кляммер Подробнее |
|
||
| 1 | 543-1031054-02 |
Трубка от баллонов Подробнее |
|
|
| 2 | 543-3506013 |
Прокладка Подробнее |
|
|
| 3 | 543-1031010 |
Баллон для сжатого воздуха Подробнее |
|
|
| 4 | 543-1031139-01 |
Бонка кляммера Подробнее |
|
|
| 5 | 240818 |
Винт М4х12 Подробнее |
|
|
| 7 | 240836 |
Винт 5х12 Подробнее |
|
|
| 8 | 258252 |
Шплинт 1,2х150 Подробнее |
|
|
| 9 | 535А-1104238-10 |
Болт поворотного угольника Подробнее |
|
|
| 10 | 543-1031133 |
Переходник заправки баллонов Подробнее |
|
|
| 11 | 250508 |
Гайка М6-6Н Подробнее |
|
|
| 12 | 252134 |
Шайба 6Т Подробнее |
|
|
| 13 | 252037 |
Шайба 6 Подробнее |
|
|
| 14 | 200213 |
Болт М6-6gх35 Подробнее |
|
|
| 15 | 258253 |
Шплинт 1,2х175 Подробнее |
|
|
| 16 | 201458 |
Болт М8-6gх25 Подробнее |
|
|
| 17 | 252135 |
Шайба 8Т Подробнее |
|
|
| 18 | 543-1031106-10 |
Трубка заправки Подробнее |
|
|
| 19 | 535А-1104226-А |
Прокладка Подробнее |
|
|
| 20 | 535А-1406006 |
Пробка Подробнее |
|
|
| 21 | 250512 |
Гайка М10-6Н Подробнее |
|
|
| 22 | 252156 |
Шайба 10Л Подробнее |
|
|
| 23 | 543-1031158 |
Накладка Подробнее |
|
|
| 24 | 543-1031026 |
Кронштейн крепления баллона Подробнее |
|
|
| 25 | 260039 |
Палец 8х28 Подробнее |
|
|
| 26 | 258039 |
Шплинт 3,2х20 Подробнее |
|
|
| 27 | 206502 |
Болт М8-6gх30 Подробнее |
|
|
| 28 | 543-1031041 |
Пластина крепления баллона Подробнее |
|
|
| 29 | 535А-1503034 |
Прокладка Подробнее |
|
|
| 30 | 543-1031078 |
Угольник поворотный Подробнее |
|
|
| 31 | 329-19 |
Зажимной болт Подробнее |
|
|
| 32 | 543-1031134 |
Переходник к мотору Подробнее |
|
|
| 33 | 543-1031090-А |
Трубка от крана Подробнее |
|
|
| 34 | 40-4607150-А |
Шланг нагнетательный в сборе Подробнее |
|
|
| 35 | 297575 |
Шплинт 5,6х22 Подробнее |
|
|
| 37 | 535А-1406019 |
Прокладка Подробнее |
|
|
| 38 | 535А-1406046 |
Заглушка Подробнее |
|
|
| 39 | 535А-1406044 |
Прокладка Подробнее |
|
|
| 40 | 0000-1026468 |
Манометр МТМ-1-250 150-БС-Д Подробнее |
|
|
| 41 | 543-1031048-01 |
Бонка крана перепускного Подробнее |
|
|
| 42 | 201416 |
Болт М6-6gх12 Подробнее |
|
|
| 43 | 220105 |
Винт М6-6gх16 Подробнее |
|
|
| 44 | 0000-1031072 |
Кран перепускной ПК 12 34.38.017-11 Подробнее |
|
|
| 45 | 297580 |
Пряжка Подробнее |
|
|
| 46 | 297588 |
Лента Подробнее |
|
