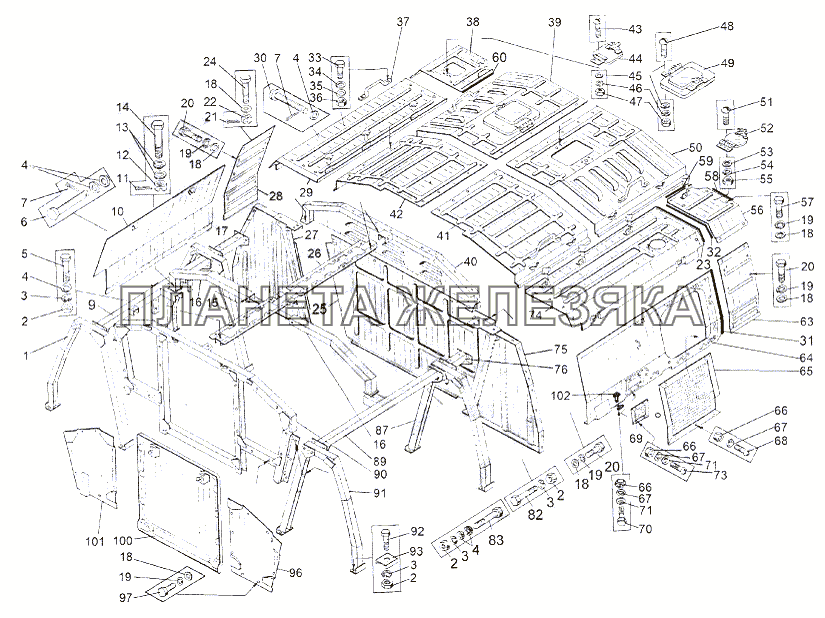

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 200319 |
Болт М10-6gх50 Подробнее |
|
||
| 201422 |
Болт М6-6gх25 Подробнее |
|
||
| 212-8402036 |
Буфер Подробнее |
|
||
| 260058 |
Палец 10х30 Подробнее |
|
||
| 260058 |
Палец 10х30 Подробнее |
|
||
| 543-8402040 |
Накладка панели Подробнее |
|
||
| 543-8402040 |
Накладка панели Подробнее |
|
||
| 543-8402710 |
Упор капота Подробнее |
|
||
| 543-8408501-Б1 |
Панель передняя Подробнее |
|
||
| 543-8408503-Б2 |
Панель передняя Подробнее |
|
||
| 543-8408541-В2 |
Панель передняя Подробнее |
|
||
| 543-8408605 |
Пластина нижняя Подробнее |
|
||
| 543А-8408784 |
Кронштейн правый Подробнее |
|
||
| 543А-8408785 |
Кронштейн правый Подробнее |
|
||
| 543А-8408914 |
Планка Подробнее |
|
||
| 543П-8408814 |
Втулка распорная Подробнее |
|
||
| 1 | 543-8408210-10 |
Дужка Подробнее |
|
|
| 2 | 250512 |
Гайка М10-6Н Подробнее |
|
|
| 3 | 252136 |
Шайба 10.ОТ Подробнее |
|
|
| 4 | 252039 |
Шайба 10 Подробнее |
|
|
| 5 | 201499 |
Болт М10-6gх30 Подробнее |
|
|
| 6 | 260072 |
Палец 10х80 Подробнее |
|
|
| 7 | 258038 |
Шплинт 3,2х16 Подробнее |
|
|
| 9 | 543А-8408450-10 |
Стяжка Подробнее |
|
|
| 10 | 543-8408540-14 |
Панель передняя Подробнее |
|
|
| 11 | 258039 |
Шплинт 3,2х20 Подробнее |
|
|
| 12 | 250869 |
Гайка М12х1.25-5Н6Н Подробнее |
|
|
| 13 | 252045 |
Шайба 12 Подробнее |
|
|
| 14 | 205454 |
Болт М8х1.5-6gх16 Подробнее |
|
|
| 15 | 543А-8408330 |
Дужка Подробнее |
|
|
| 16 | 543А-8408740-20 |
Дужка Подробнее |
|
|
| 17 | 543А-8408470 |
Стяжка Подробнее |
|
|
| 18 | 252038 |
Шайба 8 Подробнее |
|
|
| 19 | 252135 |
Шайба 8Т Подробнее |
|
|
| 20 | 201458 |
Болт М8-6gх25 Подробнее |
|
|
| 21 | 258013 |
Шплинт 2х16 Подробнее |
|
|
 |
22 | 250975 |
Гайка М8х1-6Н Подробнее |
|
| 23 | 543-8408654-10 |
Уплотнитель Подробнее |
|
|
| 24 | 205418 |
Болт 2М8х1-6gх20 Подробнее |
|
|
| 25 | 543А-8408842-11 |
Панель задняя Подробнее |
|
|
| 26 | 543А-8408780-20 |
Стяжка Подробнее |
|
|
| 27 | 543А-8408590-01 |
Панель задняя правая Подробнее |
|
|
| 28 | 543А-8408564-10 |
Панель боковая Подробнее |
|
|
| 29 | 543А-8408500 |
Панель передняя Подробнее |
|
|
| 30 | 260070 |
Палец 10х70 Подробнее |
|
|
| 31 | 543-8408658-10 |
Уплотнитель Подробнее |
|
|
| 32 | 543А-8408675-10 |
Уплотнитель Подробнее |
|
|
| 33 | 201456 |
Болт М8-6gх20 Подробнее |
|
|
| 36 | 250510 |
Гайка М8-6Н Подробнее |
|
|
| 37 | 535А-6101034-01 |
Ручка Подробнее |
|
|
| 38 | 543А-8408520-01 |
Панель верхняя Подробнее |
|
|
| 39 | 543А-8408860-12 |
Панель верхняя Подробнее |
|
|
| 40 | 543А-8408440 |
Дужка Подробнее |
|
|
| 41 | 543А-8408851-11 |
Панель верхняя Подробнее |
|
|
| 42 | 543А-8408850-11 |
Панель верхняя Подробнее |
|
|
| 43 | 220080 |
Винт М5-6gх16 Подробнее |
|
|
| 44 | 543А-8408516 |
Крышка люка Подробнее |
|
|
| 45 | 252036 |
Шайба 5 Подробнее |
|
|
| 46 | 252133 |
Шайба 5Т Подробнее |
|
|
| 47 | 250464 |
Гайка М5-6Н Подробнее |
|
|
| 48 | 220079 |
Винт М5-6gх14 Подробнее |
|
|
| 49 | 543А-8408946-01 |
Крышка люка Подробнее |
|
|
| 50 | 543А-8408861-12 |
Панель верхняя Подробнее |
|
|
| 51 | 220082 |
Винт М5-6gх20 Подробнее |
|
|
| 52 | 543-8408516-Б |
Крышка люка Подробнее |
|
|
| 56 | 543А-8408521-01 |
Панель верхняя Подробнее |
|
|
| 57 | 201460 |
Болт М8-6gх30 Подробнее |
|
|
| 58 | 543А-8408676-10 |
Уплотнитель Подробнее |
|
|
| 59 | 543А-8408677-10 |
Уплотнитель Подробнее |
|
|
| 60 | 543А-8408678-10 |
Уплотнитель Подробнее |
|
|
| 63 | 543А-8408565-01 |
Панель боковая Подробнее |
|
|
| 64 | 543-8408545-В2 |
Панель передняя Подробнее |
|
|
| 65 | 543-8408553-В |
Сетка Подробнее |
|
|
| 66 | 250508 |
Гайка М6-6Н Подробнее |
|
|
| 67 | 252134 |
Шайба 6Т Подробнее |
|
|
| 68 | 220105 |
Винт М6-6gх16 Подробнее |
|
|
| 69 | 543-8408700-Б |
Сетка Подробнее |
|
|
 |
70 | 200220 |
Болт М6-6gх55 Подробнее |
|
| 71 | 252004 |
Шайба 6 Подробнее |
|
|
| 73 | 220107 |
Винт М6-6gх20 Подробнее |
|
|
| 74 | 543А-8408501 |
Панель передняя Подробнее |
|
|
| 75 | 543А-8408591-01 |
Панель задняя левая Подробнее |
|
|
| 76 | 543А-8408471 |
Стяжка Подробнее |
|
|
 |
82 | 200323 |
Болт М10-6gх70 Подробнее |
|
| 83 | 200324 |
Болт М10-6gх75 Подробнее |
|
|
| 87 | 543А-8408331 |
Дужка Подробнее |
|
|
| 89 | 543А-8408451-10 |
Стяжка Подробнее |
|
|
| 90 | 543А-8408170 |
Каркас Подробнее |
|
|
| 91 | 543-8408211-Б |
Дужка Подробнее |
|
|
| 92 | 201509 |
Болт М10-6gх60 Подробнее |
|
|
| 93 | 543-8408248-А |
Подкладка дужки Подробнее |
|
|
| 96 | 543А-8408833-20 |
Панель передняя Подробнее |
|
|
| 100 | 543А-8408880-10 |
Панель передняя Подробнее |
|
|
| 101 | 543А-8408832-20 |
Панель передняя Подробнее |
|
|
| 102 | 543-8402690 |
Застежка капота Подробнее |
|
