| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 543-1000003 |
Подвеска двигателя Подробнее |
|
||
| 543-1000022 |
Установка подогревателя Подробнее |
|
||
| 543-1000024-А |
Установка задней выхлопной трубы Подробнее |
|
||
| 543-1000032-10 |
Установка масляного бака Подробнее |
|
||
| 543-10000404 |
Двигатель в состоянии установки Подробнее |
|
||
| 543-1000423 |
Монтажная схема масляной системы Подробнее |
|
||
| 543М-1000003 |
Подвеска двигателя Подробнее |
|
||
| 543М-1000022 |
Установка подогревателя Подробнее |
|
||
| 543М-1000034 |
Установка маслоналивной горловины Подробнее |
|
||
| 543М-10000404 |
Двигатель в состоянии установки Подробнее |
|
||
| 543М-1000423 |
Монтажная схема масляной системы Подробнее |
|
||

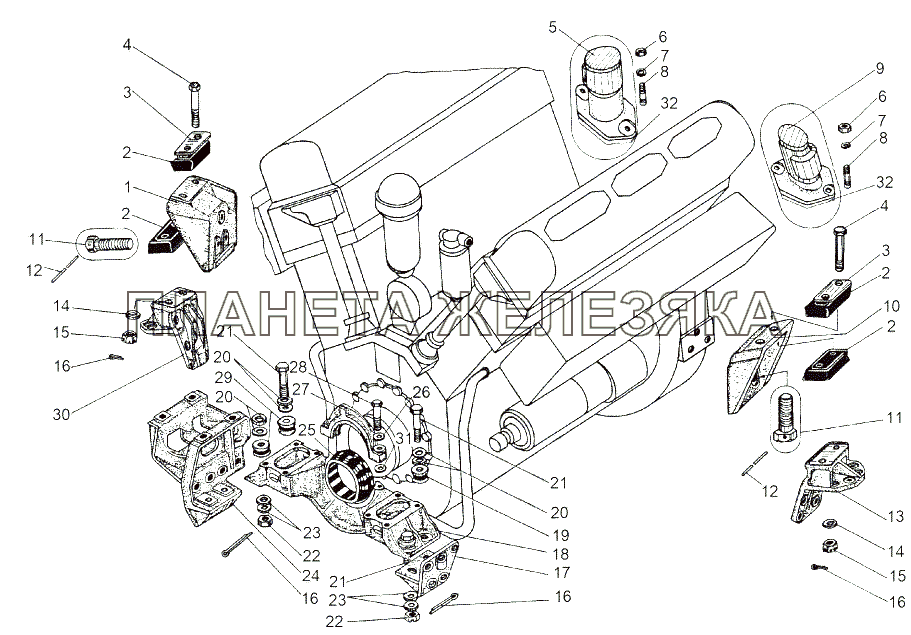

| 1 | 543-1001065-Б2 |
Опора двигателя задняя правая Подробнее |
|
|
| 2 | 543-1001050-01 |
Амортизатор Подробнее |
|
|
| 3 | 543-1001102 |
Пластина Подробнее |
|
|
 |
4 | 372935 |
Болт М20х1,5-6gх113 Подробнее |
|
| 5 | 543-1002330-Б |
Сапун правый Подробнее |
|
|
 |
6 | 250511 |
Гайка М8х1-6Н Подробнее |
|
| 7 | 252135 |
Шайба 8Т Подробнее |
|
|
| 8 | 216234 |
Шпилька М8х20 Подробнее |
|
|
| 9 | 543-1002331-Б |
Сапун левый Подробнее |
|
|
| 10 | 543-1001064-Б2 |
Опора двигателя задняя левая Подробнее |
|
|
| 11 | 372786 |
Болт 3М18х1,5-6gх50 Подробнее |
|
|
| 12 | 258295 |
Шплинт 1.6х550 Подробнее |
|
|
| 14 | 252019-10 |
Шайба 20 Подробнее |
|
|
 |
15 | 374910 |
Гайка М20х1,5-5Н6Н Подробнее |
|
| 16 | 258054 |
Шплинт 4,0х32 Подробнее |
|
|
| 18 | 543-1001015-Б2 |
Балка опоры двигателя Подробнее |
|
|
| 19 | 543-1001025 |
Амортизатор Подробнее |
|
|
| 20 | 543-1001036 |
Прокладка Подробнее |
|
|
| 21 | 372662 |
Болт 2М16х1.5-6gх97 Подробнее |
|
|
| 22 | 374720 |
Гайка М16х1.5-5Н6Н Подробнее |
|
|
| 23 | 376038 |
Шайба 16 Подробнее |
|
|
| 25 | 543-1001026 |
Амортизатор опоры двигателя Подробнее |
|
|
| 26 | 252140 |
Шайба 18.ОТ Подробнее |
|
|
| 27 | 543-1001028-Б2 |
Крышка балки Подробнее |
|
|
 |
28 | 372780 |
Болт М18х1,5-6gх75 Подробнее |
|
| 29 | 543-1001027 |
Шайба амортизатора Подробнее |
|
|
| 31 | 543-1001074 |
Прокладка регулировочная Подробнее |
|
|
| 32 | 543-1002337-Б |
Прокладка регулировочная Подробнее |
|
