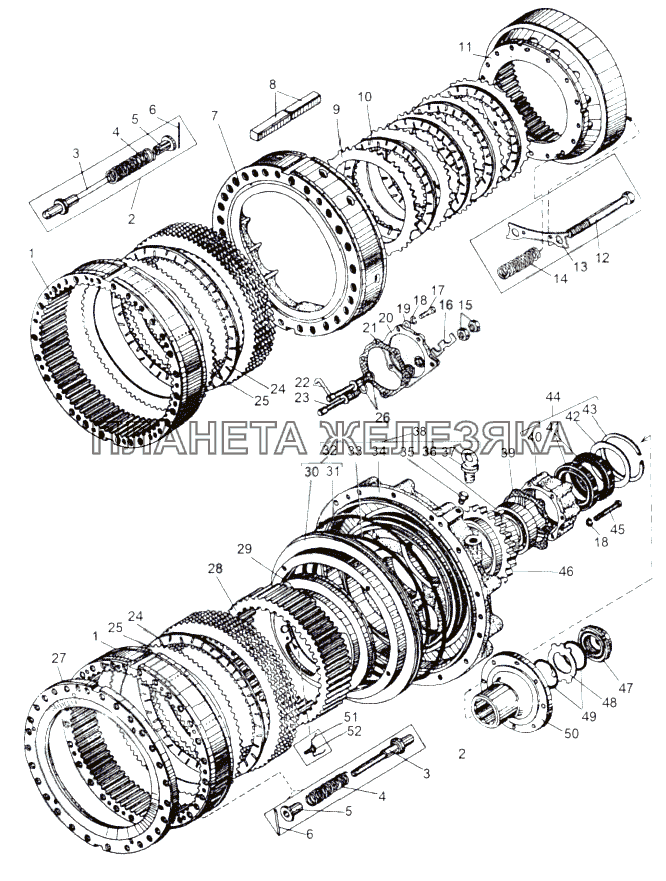

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 535А-1511014-01 |
Картер промежуточный Подробнее |
|
||
| 543-1704110-10 |
Насос задний с клапаном Подробнее |
|
||
| 543-1710030 |
Планетарные ряды Подробнее |
|
||
| 543-1711190 |
Картер планетарный Подробнее |
|
||
| 543-1713010 |
Клапан первой передачи Подробнее |
|
||
| 543-1713015 |
Клапан заднего хода Подробнее |
|
||
| 1 | 535А-1511228 |
Венец большого фрикциона Подробнее |
|
|
| 2 | 535А-1511244-01 |
Толкатель Подробнее |
|
|
| 3 | 535А-1511248-10 |
Толкатель Подробнее |
|
|
| 4 | 535А-1511246 |
Пружина большого фрикциона Подробнее |
|
|
| 5 | 535А-1511252 |
Втулка толкателя Подробнее |
|
|
| 6 | 535А-1511254 |
Чека толкателя Подробнее |
|
|
| 7 | 543-1711240 |
Крышка большого фрикциона Подробнее |
|
|
| 8 | 535А-1511208 |
Шпонка призматическая Подробнее |
|
|
| 9 | 535А-1511044 |
Диск стальной малого фрикциона Подробнее |
|
|
| 10 | 535А-1511046 |
Диск металлокерамический малого фрикциона в сборе Подробнее |
|
|
| 11 | 535А-1510024-А |
Шестерня коронная Подробнее |
|
|
| 12 | 372166 |
Болт М12-6gх100 Подробнее |
|
|
| 13 | 535А-1510029 |
Пластина стопорная Подробнее |
|
|
| 14 | 535А-1511264 |
Пружина фрикциона прямой передачи Подробнее |
|
|
| 15 | 250640 |
Гайка М20х1,5 Подробнее |
|
|
| 16 | 543-1712524-В |
Пластина стопорная Подробнее |
|
|
| 17 | 201497 |
Болт М10-6gх25 Подробнее |
|
|
| 18 | 252136 |
Шайба 10.ОТ Подробнее |
|
|
| 19 | 252006 |
Шайба 10 Подробнее |
|
|
| 20 | 543-1712502-20 |
Крышка Подробнее |
|
|
| 21 | 543-1712504-01 |
Подкладка Подробнее |
|
|
| 22 | 543-1712510-В |
Датчик Подробнее |
|
|
| 23 | 543-1712522-Б |
Питатель Подробнее |
|
|
| 24 | 535А-1511236 |
Диск металлокерамический большого фрикциона в сборе Подробнее |
|
|
| 25 | 535А-1511232 |
Диск стальной большого фрикциона Подробнее |
|
|
| 26 | 543-1712539 |
Прокладка Подробнее |
|
|
| 27 | 543-1711242 |
Крышка фрикциона Подробнее |
|
|
| 28 | 543-1710132 |
Шестерня коронная Подробнее |
|
|
| 29 | 543-1712J28 |
Кожух Подробнее |
|
|
| 30 | 535А-1511182-Б |
Поршень Подробнее |
|
|
| 31 | 0000-1711889 |
Прокладка Д 4102.5083 Подробнее |
|
|
| 32 | 535А-1511180-А |
Поршень фрикциона Подробнее |
|
|
| 33 | 0000-1711890 |
Прокладка Д.4102.5084 Подробнее |
|
|
| 34 | 543-1710156-Б |
Крышка Подробнее |
|
|
| 35 | 262543 |
Пробка Подробнее |
|
|
| 36 | 0000-1710230 |
Подшипник 216К 500-65 Подробнее |
|
|
| 37 | 535А-1503280 |
Рым-болт Подробнее |
|
|
| 38 | 543-1710150-А |
Крышка с поршнем Подробнее |
|
|
| 39 | 543-1710166 |
Прокладка крышки подшипника Подробнее |
|
|
| 40 | 543-1710162-20 |
Крышка Подробнее |
|
|
| 41 | 535А-1802061 -01 |
Манжета 1,2-105х138-3 Подробнее |
|
|
| 42 | 535А-1802064 |
Шайба Подробнее |
|
|
| 43 | 503-8603530 |
Кольцо стопорное Подробнее |
|
|
| 44 | 543-1710160-11 |
Крышка Подробнее |
|
|
| 45 | 201509 |
Болт М10-6gх60 Подробнее |
|
|
| 46 | 535А-1510142 |
Шестерня привода заднего насоса Подробнее |
|
|
| 47 | 543-1710182 |
Крышка резьбовая Подробнее |
|
|
| 48 | 376239 |
Шайба 68 Подробнее |
|
|
| 49 | 0000-1308849 |
Кольцо У-85х80-2 Подробнее |
|
|
| 50 | 543-1710186 |
Фланец Подробнее |
|
|
| 51 | 258280 |
Шплинт 1,6х150 Подробнее |
|
|
| 52 | 206533 |
Болт 3М10-6gх18 Подробнее |
|
