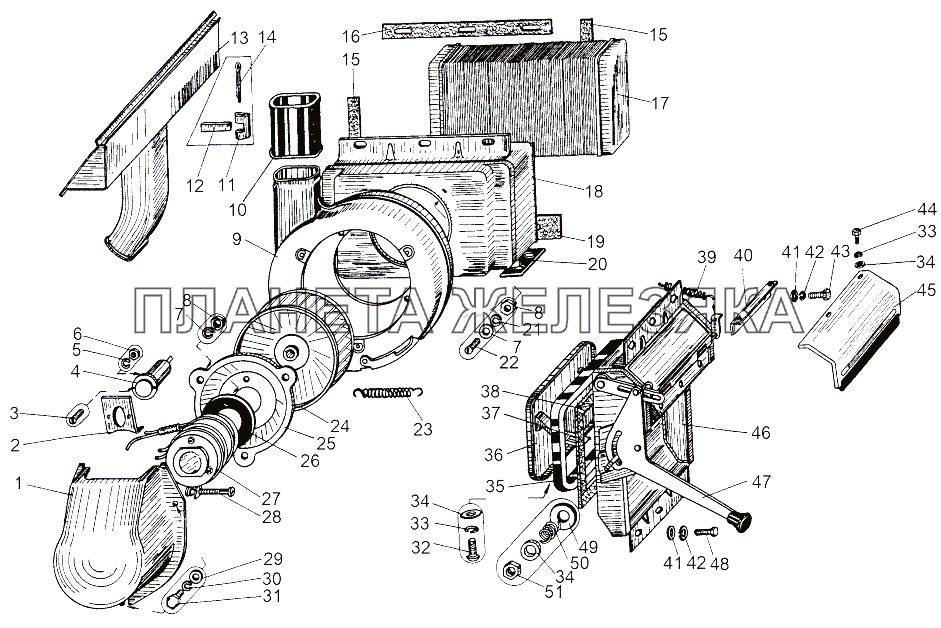

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 543-8101147 |
Кожух левый Подробнее |
|
|
| 7 | 252133 |
Шайба 5Т Подробнее |
|
|
| 8 | 250464 |
Гайка М5-6Н Подробнее |
|
|
| 9 | 543-8101150 |
Кожух Подробнее |
|
|
| 10 | 543-8102070-Б |
Уплотнитель Подробнее |
|
|
| 11 | 297580 |
Пряжка Подробнее |
|
|
| 12 | 401810 |
Лента Подробнее |
|
|
| 13 | 543-8102052 |
Воздухопровод Подробнее |
|
|
| 14 | 297575 |
Шплинт 5,6х22 Подробнее |
|
|
| 15 | 543-8101022 |
Прокладка Подробнее |
|
|
| 16 | 543-8101020 |
Прокладка Подробнее |
|
|
| 17 | 501-8101060-А |
Радиатор отопителя в сборе Подробнее |
|
|
| 18 | 543-8101101-10 |
Кожух радиатора левый Подробнее |
|
|
| 19 | 543-8101021 |
Прокладка Подробнее |
|
|
| 20 | 543-8101120-20 |
Уплотнитель Подробнее |
|
|
| 21 | 252036 |
Шайба 5 Подробнее |
|
|
| 22 | 220079 |
Винт М5-6gх14 Подробнее |
|
|
| 23 | 500-1310075 |
Пружина Подробнее |
|
|
| 24 | 547A-8101200 |
Ротор Подробнее |
|
|
| 25 | 504В-8102248 |
Держатель электродвигателя Подробнее |
|
|
| 26 | 543-8101180 |
Прокладка Подробнее |
|
|
| 27 | МЭ237-3730000 |
Электродвигатель Подробнее |
|
|
| 30 | 252134 |
Шайба 6Т Подробнее |
|
|
| 31 | 201420 |
Болт М6-6gх20 Подробнее |
|
|
| 32 | 220103 |
Винт М6-6gх12 Подробнее |
|
|
| 33 | 252134 |
Шайба 6Т Подробнее |
|
|
| 34 | 252004 |
Шайба 6 Подробнее |
|
|
| 35 | 543-5304030 |
Уплотнитель Подробнее |
|
|
| 36 | 543-5304012-В |
Крышка люка Подробнее |
|
|
| 37 | 543-5304056 |
Прокладка Подробнее |
|
|
| 38 | 543-5304054 |
Прокладка Подробнее |
|
|
| 39 | 500-1310075 |
Пружина Подробнее |
|
|
| 40 | 543-5304214 |
Кронштейн Подробнее |
|
|
 |
41 | 252005 |
Шайба 8 Подробнее |
|
| 42 | 252135 |
Шайба 8Т Подробнее |
|
|
| 43 | 201458 |
Болт М8-6gх25 Подробнее |
|
|
| 44 | 201420 |
Болт М6-6gх20 Подробнее |
|
|
| 45 | 543-5304210 |
Щиток Подробнее |
|
|
| 46 | 543-5304100-Б |
Кожух люка Подробнее |
|
|
| 47 | 543-5304047-01 |
Рычаг Подробнее |
|
|
| 48 | 201460 |
Болт М8-6gх30 Подробнее |
|
|
| 49 | 252037 |
Шайба 6 Подробнее |
|
|
| 50 | 543-2905362 |
Пружина Подробнее |
|
|
| 51 | 250508 |
Гайка М6-6Н Подробнее |
|
