| ← Механизм переключения передач | Карданные передачи → |

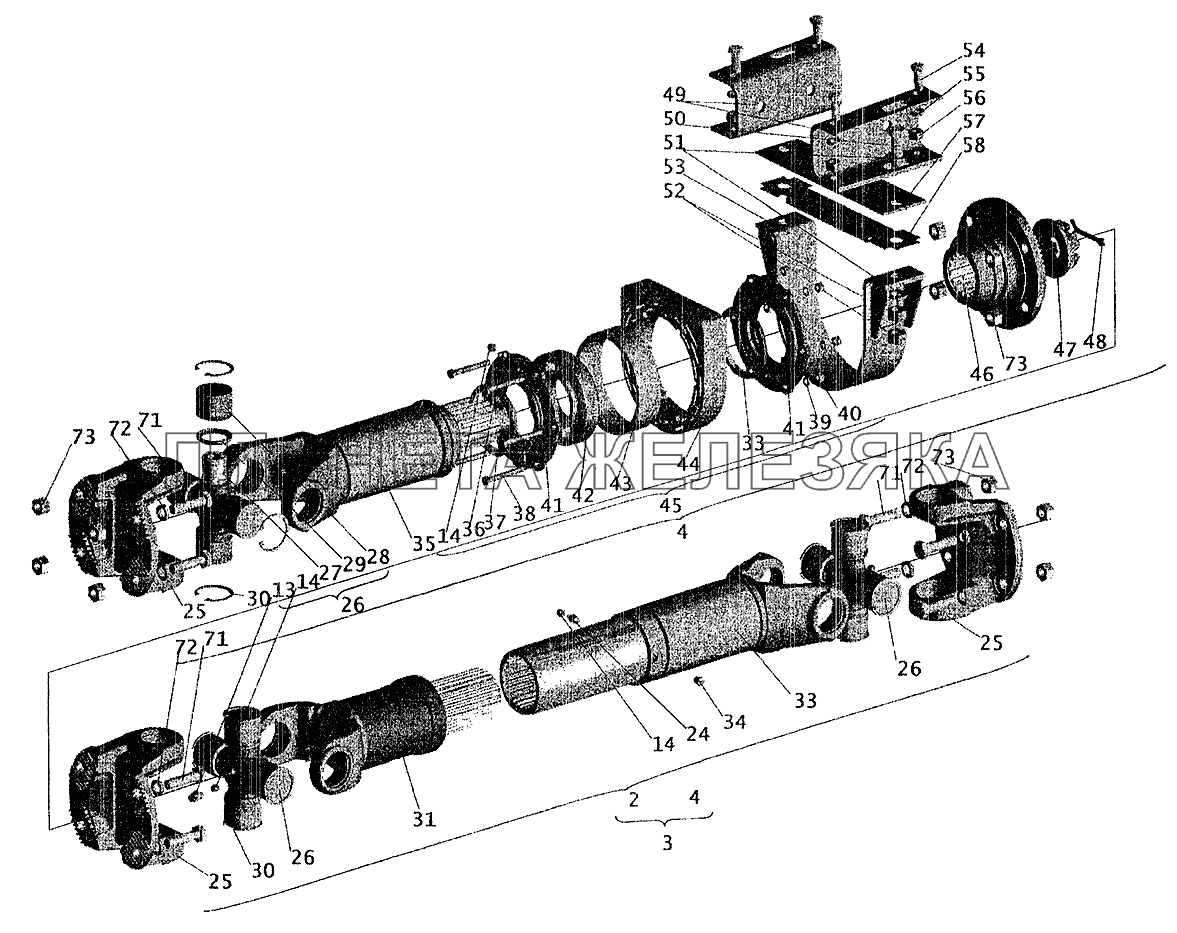

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 2 | 5432-2201010-10 |
Вал карданный Подробнее |
|
|
| 2 | 54328-2201010-10 |
Карданный вал в сборе привода среднего моста Подробнее |
|
|
 |
2 | 5551-2201010-10 |
Вал карданный Подробнее |
|
 |
2 | 64226-2201010-02 |
Карданный вал в сборе привода заднего моста Подробнее |
|
| 3 | 533602-2201006-010 |
Карданный вал в сборе привода заднего моста Подробнее |
|
|
| 3 | 533603-2201006-010 |
Карданный вал в сборе привода заднего моста Подробнее |
|
|
| 3 | 533605-2201006 |
Карданный вал в сборе привода заднего моста Подробнее |
|
|
| 3 | 53362-2201006-20 |
Карданный вал в сборе привода заднего моста Подробнее |
|
|
| 3 | 5337-2201006-20 |
Вал карданный Подробнее |
|
|
| 3 | 630303-2205006-010 |
Карданный вал в сборе привода среднего моста Подробнее |
|
|
| 4 | 533602-2202010-010 |
Вал карданный промежуточный в сборе Подробнее |
|
|
| 4 | 533603-2202010-010 |
Вал карданный промежуточный в сборе Подробнее |
|
|
| 4 | 53362-2202010-20 |
Вал карданный промежуточный в сборе Подробнее |
|
|
| 4 | 5337-2202010-20 |
Вал карданный промежуточный в сборе Подробнее |
|
|
| 4 | 6303-2202010-10 |
Вал карданный промежуточный в сборе Подробнее |
|
|
| 13 | 264040 |
Масленка 2.3.90 Ц6хр Подробнее |
|
|
 |
14 | 24-2904142 |
Колпачок пресс-масленки Подробнее |
|
| 24 | 264020 |
Масленка 1.3.Ц6хр Подробнее |
|
|
| 25 | 53205-2205023-22 |
Фланец-вилка Подробнее |
|
|
 |
26 | 53205-2205025-10 |
Крестовина в сборе Подробнее |
|
| 27 | 53205-2205030-10 |
Крестовина Подробнее |
|
|
| 28 | 804709А2С10 |
Подшипник роликовый игольчатый Подробнее |
|
|
| 29 | 53205-2205036 |
Уплотнение торцевое Подробнее |
|
|
| 30 | 53205-2205040 |
Кольцо стопорное Подробнее |
|
|
| 31 | 6422-2205047 |
Вилка скользящая в сборе Подробнее |
|
|
| 33 | 5432-2201015-20 |
Вал карданный Подробнее |
|
|
| 33 | 54328-2201010-20 |
Вал карданный основного вала карданной передачи Подробнее |
|
|
| 33 | 5551-2201015-20 |
Вал карданный Подробнее |
|
|
| 33 | 64226-2201015-20 |
Вал карданный Подробнее |
|
|
| 34 | 367116 |
Клапан предохранительный Подробнее |
|
|
| 35 | 533602-2202015-010 |
Вал карданный промежуточный Подробнее |
|
|
| 35 | 533603-2202015-010 |
Вал карданный промежуточный Подробнее |
|
|
| 35 | 53362-2202015-20 |
Вал карданный промежуточный Подробнее |
|
|
| 35 | 5337-2202015-20 |
Вал карданный промежуточный Подробнее |
|
|
| 35 | 6303-2202015-10 |
Вал карданный промежуточный Подробнее |
|
|
| 36 | 264072 |
Масленка 1.1.4ХЛ1 Подробнее |
|
|
| 37 | 5336-2202059-10 |
Сальник Подробнее |
|
|
 |
38 | 200272 |
Болт М8-6gх65 Подробнее |
|
| 39 | 252155 |
Шайба 8Л Подробнее |
|
|
| 40 | 250510 |
Гайка М8-6Н Подробнее |
|
|
| 41 | 5336-2202081-10 |
Крышка Подробнее |
|
|
| 42 | 6-312А |
Подшипник шариковый радиальный промежуточной опоры карданного вала Подробнее |
|
|
| 43 | 5336-2202084-10 |
Обойма подшипника Подробнее |
|
|
 |
44 | 5336-2202085 |
Подушка промежуточной опоры карданного вала Подробнее |
|
 |
45 | 5336-2202086 |
Промопора Подробнее |
|
| 46 | 5336-2202050-10 |
Фланец Подробнее |
|
|
 |
47 | 374964 |
Гайка М42х2-5Н6Н Подробнее |
|
| 48 | [Шплинт 6,3х63] |
Шплинт 6,3х63 Подробнее |
|
|
 |
49 | 5337-2202087 |
Кронштейн Подробнее |
|
| 50 | 202123 |
Болт М16-6gх50 Подробнее |
|
|
| 51 | 252017 |
Шайба 16 Подробнее |
|
|
| 52 | 250560 |
Гайка М16-6Н Подробнее |
|
|
 |
53 | 53361-2202090 |
Хомут Подробнее |
|
| 54 | 201540 |
Болт М12-6gх30 Подробнее |
|
|
| 55 | 252137 |
Шайба 12.ОТ Подробнее |
|
|
| 56 | 250514 |
Гайка М12-6Н Подробнее |
|
|
 |
57 | 5337-2202088 |
Кронштейн Подробнее |
|
| 58 | 5336-2202062-10 |
Пластина Подробнее |
|
|
| 71 | 372217 |
Болт М14-1,5х55 Подробнее |
|
|
| 72 | 252138 |
Шайба 14.ОТ Подробнее |
|
|
| 73 | 374633 |
Гайка М14х1,5-5Н6Н Подробнее |
|
