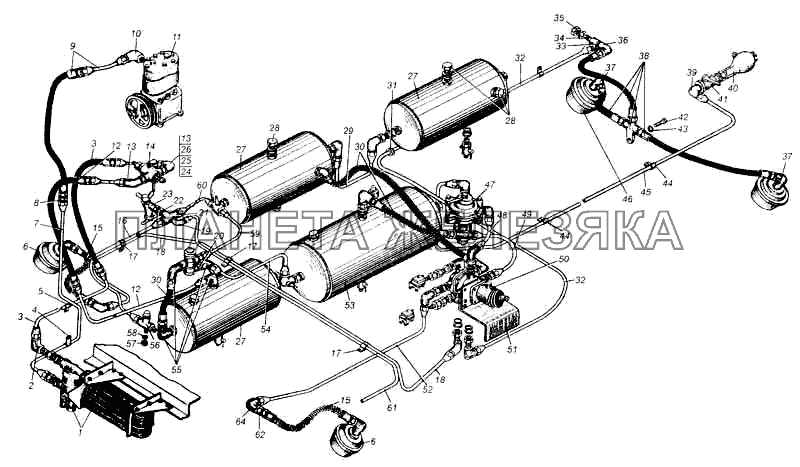

Привод пневматический тормозов автомобиля МАЗ-509А МАЗ-5335
| ← Трубопроводы к тормозным кранам автомобилей МАЗ-5429, МАЗ-504В | Трубопроводы к тормозным кранам автомобиля МАЗ-509А → |
| № | Номер детали | Наименование детали | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 008-011-19-2-2 |
Кольцо Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 012-016-25-2-2 |
Кольцо резиновое Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 020-025-30-2-3 |
Кольцо Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 12.3520016 |
Корпус разобщительного крана Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 12.3520018 |
Пробка разобщительного крана Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 12.3520038 |
Уплотнитель Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 12.3520040 |
Гайка разобщительного крана Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 120-3506353-Б |
Корпус крана отбора воздуха Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 120-3506365-А2 |
Стержень крана отбора воздуха в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 130-3509009-Б |
Компрессор в сборе (без шкива) Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 130-3509018-Б |
Картер компрессора в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 200-3520020-Б |
Ручка пробки разобщительного крана Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 200-3521018-Г |
Крышка корпуса соединительной головки Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 200-3521020-Б |
Кольцо соединительной головки уплотнительное Подробнее
Дополнительная информация:
|
|
||||||||||||||
 |
201420-П29 |
Болт М6х20 Подробнее
Дополнительная информация:
|
||||||||||||||
 |
201424-П29 |
Болт Подробнее
Дополнительная информация:
|
||||||||||||||
| 214Б-3521016-Б |
Корпус соединительной головки Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 250508-П29 |
Гайка М6 Подробнее
Дополнительная информация:
|
|
||||||||||||||
 |
250659-П29 |
Гайка Подробнее
Дополнительная информация:
|
||||||||||||||
| 252134-П2 |
Шайба Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 252142-П2 |
Шайба пружинная Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 252707-П2 |
Заклепка Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 258928-11 |
Штифт Подробнее
Дополнительная информация:
|
|
||||||||||||||
 |
379053-П29 |
Угольник конечный Подробнее
Дополнительная информация:
|
||||||||||||||
| 379762-П29 |
Угольник конечный Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 5335-3512002 |
Регулятор давления с кронштейном в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 5335-3520030 |
Ниппель разобщительного крана и соединительной головки Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 5336-3506187 |
Шланг от двойного защитного клапана к левому воздушному баллону в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 5336-3506187 |
Шланг от двойного защитного клапана к левому воздушному баллону в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 1 | 11.3511010 |
Влагоотделитель в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 2 | 402776-П29 |
Угольник Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 3 | 5335-3506142 |
Трубка от влагоотделителя к регулятору давления со шлангом в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 4 | 315407-П29 |
Кляммер воздухопровода Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 5 | 315406-П29 |
Кляммер Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 6 | 500-3519010-01 |
Камера тормозная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 7 | 533507-3506178 |
Трубка от компрессора к влагоотделителю в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 8 | 379501-П29 |
Ниппель Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 9 | 533507-3506197 |
Трубка от компрессора к влагоотделителю со шлангом в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 10 | 379652-П29 |
Угольник воздухопровода Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 11 | 500-3509015-Б1 |
Компрессор в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 12 | 509А-3506148 |
Трубка от регулятора давления к воздушному баллону со шлангом в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 13 | 402776-П29 |
Угольник Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 14 | 11.3512010 |
Регулятор давления с предохранительным клапаном в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 15 | 500-3506060-Б2 |
Шланг Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 16 | 5335-3506248 |
Трубка к пневматическому крану управления подъема платформы передняя в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 17 | 315409-П29 |
Кляммер двойной Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 18 | 509А-3506282 |
Трубка от тормозного крана к правой тормозной камере в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 19 | 404314-П29 |
Штуцер Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
20 | 100-3515110 |
Клапан защитный двойной в сборе Подробнее
Дополнительная информация:
|
|||||||||||||
| 21 | 403042-П29 |
Тройник Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 22 | 375010-П29 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 23 | 120-3506350-А1 |
Кран отбора воздуха в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 24 | 020-025-30-2-2 |
Кольцо Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 25 | 376145-П29 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 26 | 374939-П29 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
27 | 5336-3513015 |
Ресивер Подробнее
Дополнительная информация:
|
|||||||||||||
| 28 | 262542-П29 |
Пробка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 29 | 509А-3506187 |
Трубка от верхнего переднего воздушного баллона к верхнему заднему воздушному баллону в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 30 | 5336-3506187 |
Шланг от двойного защитного клапана к левому воздушному баллону в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 31 | 503-8609438 |
Втулка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 32 | 509А-3506289 |
Воздухопровод в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 33 | 402774-П29 |
Тройник Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 34 | 252156-П2 |
Шайба пружинная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 35 | 250512-П29 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 36 | 379811-П29 |
Угольник Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 37 | 379650-П29 |
Угольник конечный Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 38 | 509-3506098 |
Тройник со шлангами к задним тормозным камерам в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
39 | 314514-П29 |
Угольник конечный Подробнее
Дополнительная информация:
|
|||||||||||||
| 40 | 200-3521010-Г |
Головка соединительная в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 41 | 12.3520010 |
Кран разобщительный в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
42 | 201495-П29 |
Болт Подробнее
Дополнительная информация:
|
|||||||||||||
| 43 | 252156-П2 |
Шайба пружинная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 44 | 315406-П29 |
Кляммер Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 45 | 509А-3506329 |
Трубка от крана прицепа к разобщительному крану в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 46 | 500-3519110 |
Тормозная камера задняя в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 46 | 500-3519110-01 |
Тормозная камера задняя в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 47 | 100-3522110-10 |
Клапан управления тормозами прицепа с однопроводным приводом Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 48 | 509А-3506352 |
Трубка от тормозного крана к крану прицепа в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 49 | 509А-3506240 |
Трубка от тормозного крана к крану прицепа в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
50 | 100-3514008 |
Кран с рычагом в сборе Подробнее
Дополнительная информация:
|
|||||||||||||
| 51 | 504В-3514150-И |
Кронштейн крепления тормозного крана Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 52 | 509А-3506283 |
Трубка от тормозного крана к левой тормозной камере в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 53 | 6303-3513015 |
Ресивер А40-280 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 54 | 509А-3506193 |
Трубка от двойного защитного клапана к нижнему заднему воздушному баллону в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 55 | 402776-П29 |
Угольник Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 56 | 403031-П29 |
Тройник Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 57 | 250512-П29 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 58 | 252136-П2 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 59 | 509А-3506194 |
Трубка от двойного защитного клапана к переднему верхнему воздушному баллону в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 60 | 509А-3506305 |
Трубка отбора воздуха от верхнего переднего воздушного баллона задняя в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 61 | 509А-1602776-01 |
Трубка отбора воздуха для сцепления в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 62 | 250640-П29 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 63 | 200-3506078-Б |
Ниппель угловой Подробнее
Дополнительная информация:
|
|
