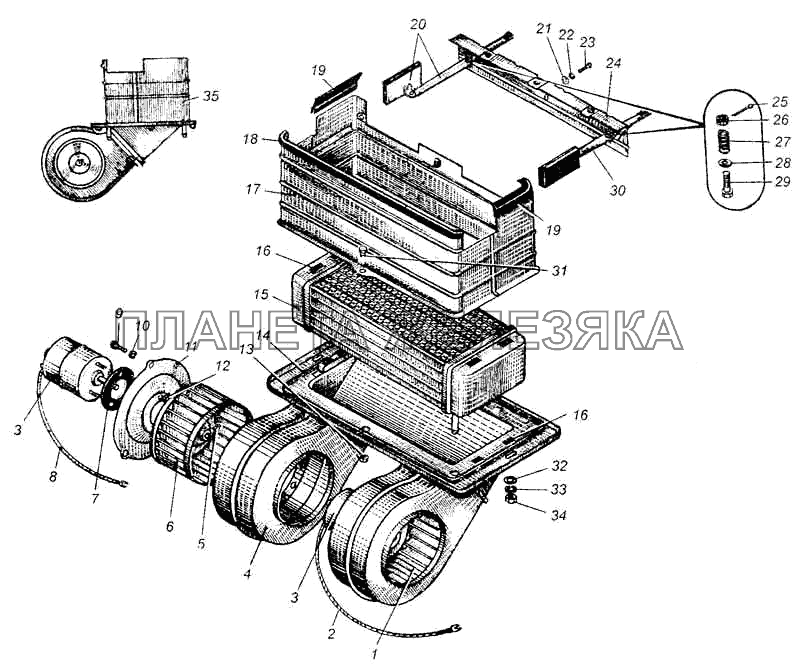

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 251261-П29 |
Гайка Подробнее |
|
||
| 252004-П29 |
Шайба Подробнее |
|
||
| 504В-8101230 |
Щиток в сборе Подробнее |
|
||
| 1 | 500-8102014-01 |
Ротор вентилятора в сборе Подробнее |
|
|
| 2 | 504В-3724080-01 |
Провод отопителя Подробнее |
|
|
| 3 | МЭ237-3730000 |
Электродвигатель Подробнее |
|
|
| 4 | 504В-8101210 |
Основание короба в сборе Подробнее |
|
|
| 5 | 220077-П29 |
Винт-заглушка Подробнее |
|
|
| 6 | 500-8102014-01 |
Ротор вентилятора в сборе Подробнее |
|
|
| 7 | 509П-3716039-А |
Прокладка Подробнее |
|
|
| 8 | 504В-3724080-01 |
Провод отопителя Подробнее |
|
|
| 9 | 220105-П29 |
Винт Подробнее |
|
|
| 10 | 252004-П29 |
Шайба Подробнее |
|
|
| 11 | 504В-8102248 |
Держатель электродвигателя Подробнее |
|
|
| 12 | 250464-П29 |
Гайка Подробнее |
|
|
| 13 | 250508-П29 |
Гайка М6 Подробнее |
|
|
| 14 | 504В-8101131 |
Уплотнитель нижний Подробнее |
|
|
| 15 | 504В-8101060 |
Радиатор отопителя Подробнее |
|
|
| 16 | 500-8101088 |
Уплотнитель радиатора отопителя передний Подробнее |
|
|
| 17 | 504В-8101080-10 |
Стенка передняя в сборе Подробнее |
|
|
| 18 | 504В-8101129-01 |
Уплотнитель верхний Подробнее |
|
|
| 19 | 504В-8101130-01 |
Уплотнитель верхний боковой Подробнее |
|
|
| 20 | 504В-8101700 |
Заслонка правая в сборе Подробнее |
|
|
| 21 | 252004-П29 |
Шайба Подробнее |
|
|
| 22 | 252134-П2 |
Шайба Подробнее |
|
|
 |
23 | 201416-П29 |
Болт Подробнее |
|
| 24 | 504В-8101232 |
Щиток отопителя в сборе Подробнее |
|
|
| 25 | 258013-П29 |
Шплинт Подробнее |
|
|
| 26 | 250975-П29 |
Гайка Подробнее |
|
|
| 27 | 543-4222133 |
Пружина Подробнее |
|
|
| 28 | 252005-П29 |
Шайба 8 Подробнее |
|
|
| 29 | 205421-П29 |
Болт Подробнее |
|
|
| 30 | 504В-8101701 |
Заслонка левая в сборе Подробнее |
|
|
 |
31 | 201415-П29 |
Болт Подробнее |
|
| 32 | 375533-П29 |
Шайба Подробнее |
|
|
| 33 | 252135-П2 |
Шайба Подробнее |
|
|
| 34 | 250510-П29 |
Гайка Подробнее |
|
|
| 35 | 504В-8101010-10 |
Отопитель в сборе Подробнее |
|
