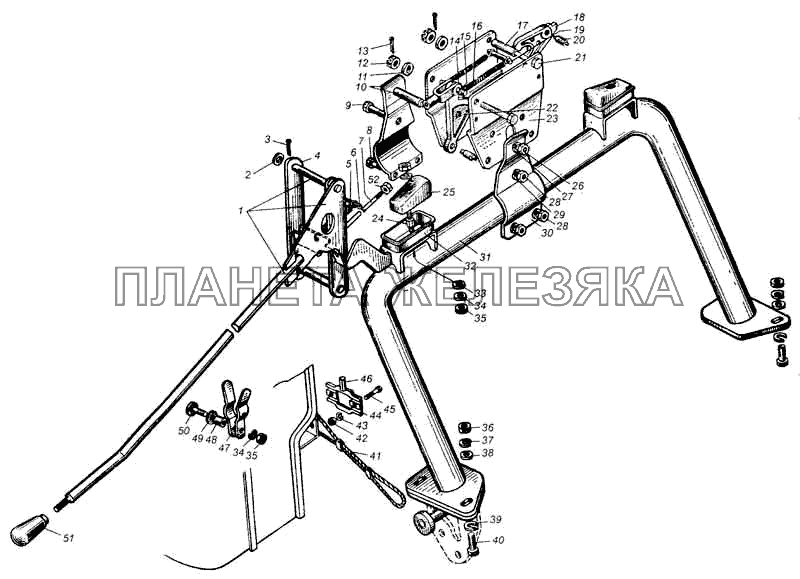

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 500А-5001550 |
Механизм запорный кабины в сборе Подробнее |
|
||
| 500А-5001660 |
Балка задней опоры кабины Подробнее |
|
||
| 1 | 500А-5001602 |
Привод запорного механизма в сборе Подробнее |
|
|
 |
2 | 252007-П29 |
Шайба Подробнее |
|
| 3 | 258053-П29 |
Шплинт Подробнее |
|
|
| 4 | 500А-5001630 |
Ограничитель самоопрокидывания кабины в сборе Подробнее |
|
|
| 5 | 500А-5001146 |
Пружина ограничителя Подробнее |
|
|
| 6 | 258087-П29 |
Шплинт Подробнее |
|
|
| 7 | 500А-5001624 |
Тяга привода запорного механизма в сборе Подробнее |
|
|
 |
8 | 201540-П29 |
Болт Подробнее |
|
| 9 | 201551-П29 |
Болт Подробнее |
|
|
| 10 | 500А-5001682-01 |
Обойма балки Подробнее |
|
|
 |
11 | 252016-П29 |
Шайба Подробнее |
|
 |
12 | 250978-П29 |
Гайка Подробнее |
|
| 13 | 258041-П29 |
Шплинт Подробнее |
|
|
| 14 | 200-3508045-А |
Вилка тяги Подробнее |
|
|
| 15 | 500А-5001614 |
Ось Подробнее |
|
|
| 16 | 500А-5001578 |
Пружина Подробнее |
|
|
| 17 | 500А-5001558 |
Втулка Подробнее |
|
|
| 18 | 500А-5001566 |
Захват запорного механизма Подробнее |
|
|
| 19 | 500А-5001584 |
Ось Подробнее |
|
|
| 20 | 500А-5001574 |
Ось кулачка Подробнее |
|
|
| 21 | 205188-П29 |
Болт крепления запорного механизма к кабине Подробнее |
|
|
| 22 | 500А-5001572 |
Кулачок Подробнее |
|
|
| 23 | 500А-5001562 |
Щека запорного механизма Подробнее |
|
|
| 24 | 500А-5001675 |
Фиксатор подушки Подробнее |
|
|
| 25 | 500А-5001166 |
Подушка опоры Подробнее |
|
|
| 26 | 250559-П29 |
Гайка Подробнее |
|
|
| 27 | 252158-П2 |
Шайба пружинная Подробнее |
|
|
 |
28 | 250514-П29 |
Гайка Подробнее |
|
| 29 | 252137-П2 |
Шайба пружинная Подробнее |
|
|
| 30 | 500А-5001680-01 |
Обойм балки в сборе Подробнее |
|
|
| 31 | 500А-5001661 |
Балка задней опоры кабины Подробнее |
|
|
| 32 | 500А-5001168-Б1 |
Держатель подушки Подробнее |
|
|
| 33 | 252006-П29 |
Шайба Подробнее |
|
|
| 34 | 252136-П2 |
Шайба Подробнее |
|
|
| 35 | 250512-П29 |
Гайка Подробнее |
|
|
| 36 | 250812-П29 |
Гайка Подробнее |
|
|
| 37 | 252138-П2 |
Шайба пружинная Подробнее |
|
|
|
|
38 | 252016-П29 |
Шайба Подробнее |
|
| 39 | 500А-5001674 |
Прокладка Подробнее |
|
|
| 40 | 372206-П29 |
Болт Подробнее |
|
|
| 41 | 500А-5001260 |
Трос страховочный самоопрокидывания кабины Подробнее |
|
|
 |
42 | 250560-П29 |
Гайка Подробнее |
|
| 43 | 252139-П2 |
Шайба Подробнее |
|
|
| 44 | 500А-5001264-10 |
Зажим троса Подробнее |
|
|
 |
45 | 202121-П29 |
Болт крепления зажима Подробнее |
|
| 46 | 500А-5001270 |
Вкладыш Подробнее |
|
|
| 47 | 500А-5001618 |
Держатель привода Подробнее |
|
|
| 48 | 500-5001082 |
Втулка распорная длинная Подробнее |
|
|
| 49 | 375853-П |
Шайба Подробнее |
|
|
| 50 | 500А-5001616-10 |
Усилитель держателя привода Подробнее |
|
|
| 51 | 5335-1703301 |
Рукоятка в сборе Подробнее |
|
|
 |
52 | 250513-П29 |
Гайка Подробнее |
