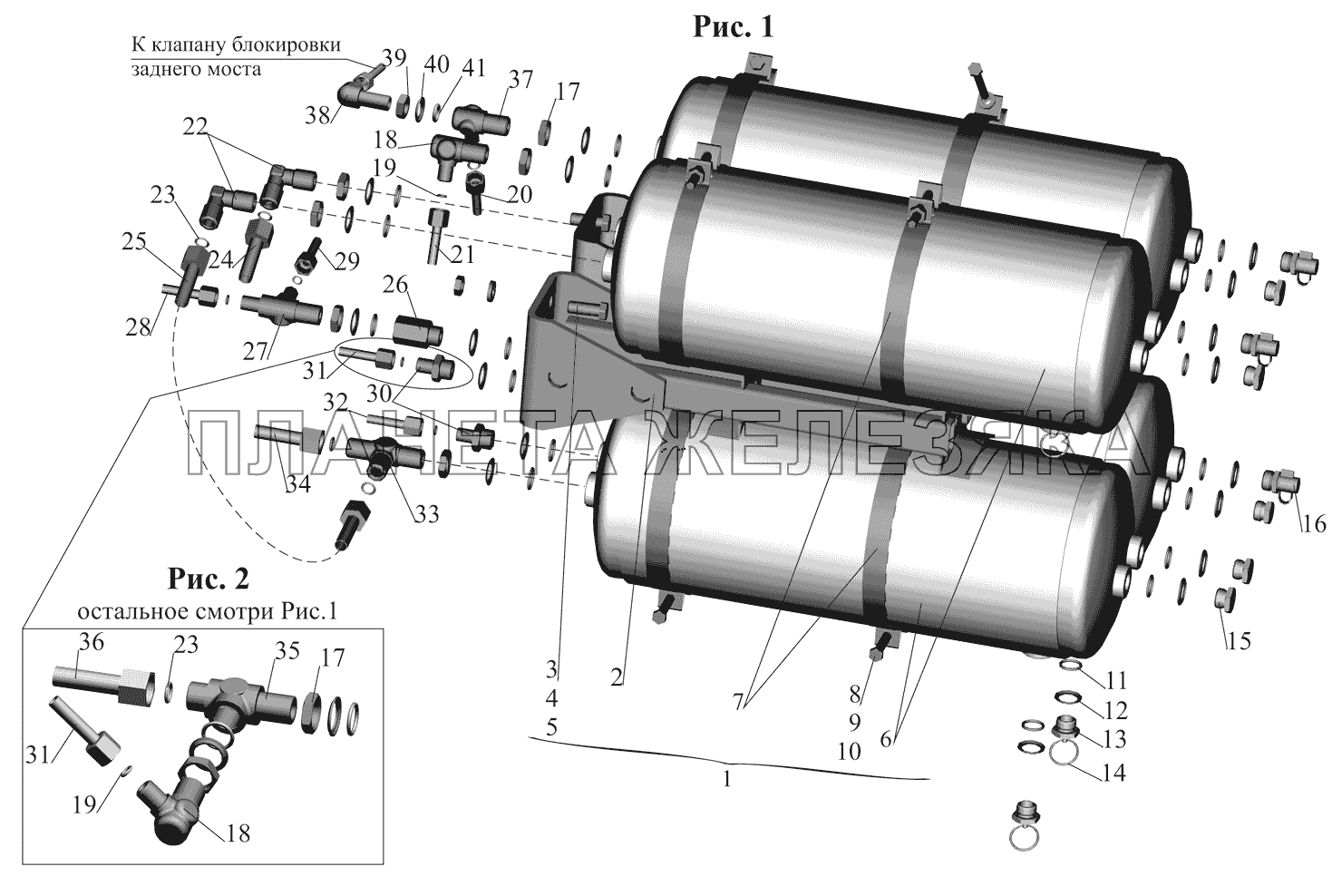

| ← Установка ресиверов 530905-3513004 и присоединительной арматуры | Установка ресиверов 530905-3513005 и присоединительной арматуры → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 530903-3513004 |
Крепление ресиверов Подробнее |
|
|
| 2 | 544020-3513078 |
Кронштейн Подробнее |
|
|
| 3 | 201587 |
Болт М14-6gх35 Подробнее |
||
| 4 | 250558 |
Гайка М14-6Н Подробнее |
|
|
| 5 | 252138 |
Шайба 14.ОТ Подробнее |
|
|
 |
6 | 5440-3513015 |
Ресивер Подробнее |
|
| 7 | 5440-3513036 |
Хомут Подробнее |
|
|
| 8 | 370867 |
Болт М10-6gх90 Подробнее |
|
|
| 9 | 250512 |
Гайка М10-6Н Подробнее |
|
|
| 10 | 252006 |
Шайба 10 Подробнее |
|
|
| 10 | А.10.04.019 |
Шайба А.10.04.019 Подробнее |
|
|
| 11 | 020-025-30-2-3 |
Кольцо Подробнее |
|
|
| 12 | 376145 |
Шайба 22 Подробнее |
|
|
 |
13 | 100-3515110 |
Клапан защитный двойной в сборе Подробнее |
|
| 13 | 5336-3513110 |
Клапан слива конденсата Подробнее |
|
|
| 14 | 5247Г-3921441 |
Кольцо Подробнее |
|
|
 |
15 | 378609 |
Пробка Подробнее |
|
| 16 | 13.3515310 |
Клапан контрольного вывода Подробнее |
|
|
| 16 | 5336-3515410 |
Клапан контрольного вывода Подробнее |
|
|
| 17 | 374939 |
Гайка М22х1,5-6Н Подробнее |
|
|
 |
18 | 402741 |
Угольник Подробнее |
|
|
|
18 | 402741-01 |
Угольник Подробнее |
|
| 19 | 008-011-19-2-3 |
Кольцо Подробнее |
|
|
| 20 | ТрубкаЦНШ |
Трубка ЦНШ Подробнее |
|
|
| 21 | 530905-3506305-020 |
Трубка Подробнее |
|
|
| 22 | 402801 |
Угольник Подробнее |
|
|
| 22 | 402801-01 |
Угольник Подробнее |
|
|
| 23 | 012-016-25-2-3 |
Кольцо Подробнее |
|
|
| 24 | 530905-3506243-020 |
Трубка Подробнее |
|
|
| 25 | 530905-3506122-020 |
Трубка Подробнее |
|
|
 |
26 | 5432-3515210 |
Клапан обратный Подробнее |
|
 |
27 | 403112 |
Тройник Подробнее |
|
| 28 | 530905-3506180-020 |
Трубка Подробнее |
|
|
| 29 | 530905-3506184-020 |
Трубка Подробнее |
|
|
 |
30 | 404304 |
Штуцер Подробнее |
|
| 31 | 530905-3506348-020 |
Трубка Подробнее |
|
|
| 32 | 530905-3506194-020 |
Трубка Подробнее |
|
|
 |
33 | 401438 |
Тройник Подробнее |
|
| 34 | 530905-3506114-020 |
Трубка Подробнее |
|
|
 |
35 | 403118 |
Тройник Подробнее |
|
| 36 | 530905-3506254-020 |
Трубка Подробнее |
|
|
 |
37 | 403041 |
Тройник Подробнее |
|
 |
38 | 402737 |
Угольник Подробнее |
|
| 39 | 374614 |
Гайка М12х1,5-5Н6Н Подробнее |
|
|
 |
40 | 375818 |
Шайба 12 Подробнее |
|
| 41 | 010-014-25-2-3 |
Кольцо Подробнее |
|
