| ← Установка механизма управления сцеплением | Блок управления сцеплением 64301-1602004 → |

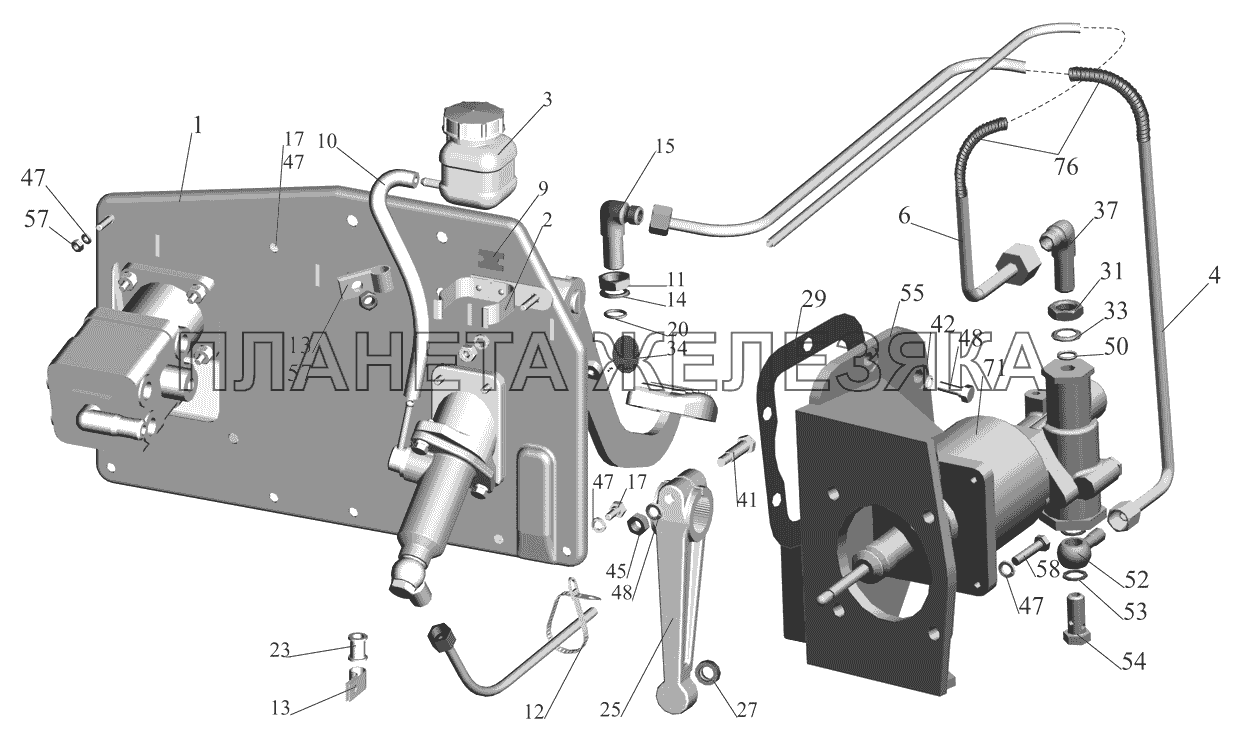

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 64301-1602004 |
Блок управления сцеплением Подробнее |
|
|
| 2 | 64226-1602198 |
Кронштейн Подробнее |
|
|
| 3 | 2101-1602560-00 |
Бачок Подробнее |
|
|
| 3 | 64221-1602560 |
Бачок Подробнее |
|
|
| 4 | 64229-1602940-030 |
Трубка Подробнее |
|
|
| 6 | 54323-3506146-10 |
Трубка Подробнее |
|
|
| 9 | 64226-1602400 |
Пластина Подробнее |
|
|
| 10 | 6430-1602908 |
Шланг L = 300(+5) мм, рукав 6-14-168 Подробнее |
|
|
| 11 | 374614 |
Гайка М12х1,5-5Н6Н Подробнее |
|
|
| 12 | 6430-3724624 |
Хомут Подробнее |
|
|
| 13 | 379173 |
Кляммер Подробнее |
|
|
 |
14 | 375818 |
Шайба 12 Подробнее |
|
 |
15 | 402952 |
Угольник Подробнее |
|
| 17 | 201454 |
Болт М8-6gх16 Подробнее |
|
|
| 20 | 010-014-25-2-3 |
Кольцо Подробнее |
|
|
| 23 | 500-1104542 |
Втулка Подробнее |
|
|
| 25 | 64229-1602832-030 |
Рычаг Подробнее |
|
|
| 27 | 6430-1609517 |
Уплотнитель Подробнее |
|
|
| 29 | 205-4202018 |
Прокладка Подробнее |
|
|
| 31 | 250636 |
Гайка М16х1,5-6Н Подробнее |
|
|
| 33 | 375960 |
Шайба 16 Подробнее |
|
|
| 34 | 378946 |
Заглушка М30х1,5 Подробнее |
|
|
| 37 | 402984 |
Угольник Подробнее |
|
|
| 41 | 200320 |
Болт М10-6gх55 Подробнее |
|
|
| 42 | 201497 |
Болт М10-6gх25 Подробнее |
|
|
| 45 | 250512 |
Гайка М10-6Н Подробнее |
|
|
| 47 | 252135 |
Шайба 8Т Подробнее |
|
|
| 48 | 252156 |
Шайба 10Л Подробнее |
|
|
| 50 | 014-018-25-2-3 |
Кольцо Подробнее |
|
|
| 52 | 4370-1104514 |
Угольник поворотный Подробнее |
|
|
| 53 | 64226-1104516 |
Прокладка Подробнее |
|
|
| 54 | 64226-1104518 |
Переходник Подробнее |
|
|
 |
55 | 64229-1602715-030 |
Кронштейн Подробнее |
|
| 57 | 250510 |
Гайка М8-6Н Подробнее |
|
|
| 58 | 201460 |
Болт М8-6gх30 Подробнее |
|
|
 |
71 | 11.1602410-32 |
Усилитель сцепления Подробнее |
|
| 76 | 1960010 |
Трубка гофрированная Подробнее |
|
