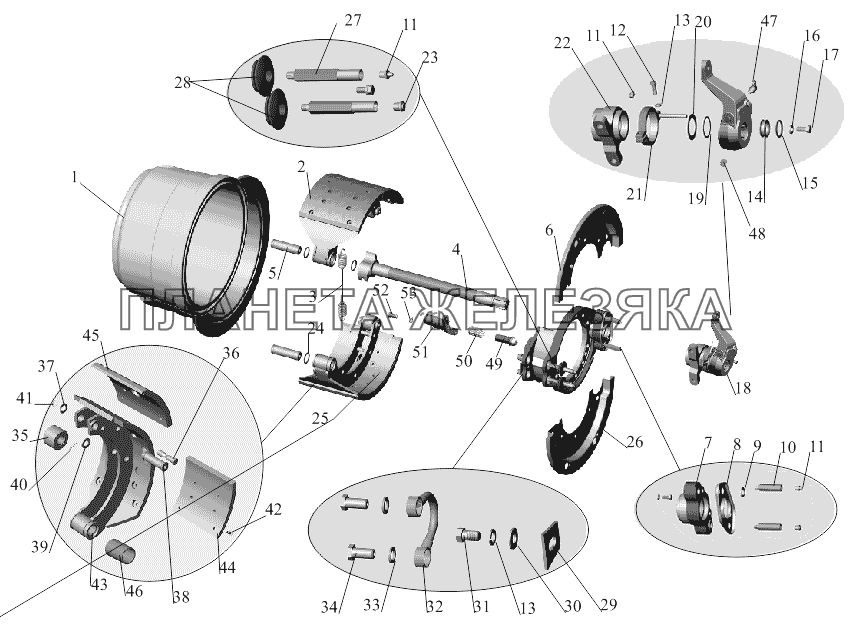

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
 |
1 | 5440-3502070 |
Барабан Подробнее |
|
 |
2 | 5440-3502090 |
Колодка правая Подробнее |
|
 |
3 | 54326-3501034 |
Пружина стяжная Подробнее |
|
 |
4 | 5440-3502110-010 |
Кулак разжимной Подробнее |
|
 |
4 | 5440-3502111-010 |
Кулак разжимной Подробнее |
|
 |
5 | 103-3501132 |
Ось Подробнее |
|
| 6 | 5440-3502150-030 |
Щит тормоза правый Подробнее |
|
|
 |
7 | 103-3502018-10 |
Подшипник кулака передний Подробнее |
|
| 8 | 103-3502033-10 |
Крышка Подробнее |
|
|
| 9 | 252138 |
Шайба 14.ОТ Подробнее |
|
|
 |
10 | 152-3502195 |
Удлинитель Подробнее |
|
| 11 | 264020 |
Масленка 1.3.Ц6хр Подробнее |
|
|
| 12 | 201497 |
Болт М10-6gх25 Подробнее |
|
|
| 13 | 252136 |
Шайба 10.ОТ Подробнее |
|
|
 |
14 | 101-3501155-10 |
Прижим Подробнее |
|
| 15 | 032-040-46-2-3 |
Кольцо Подробнее |
|
|
| 16 | 252137 |
Шайба 12.ОТ Подробнее |
|
|
| 17 | 201540 |
Болт М12-6gх30 Подробнее |
|
|
 |
18 | 64226-3502135-010 |
Рычаг регулировочный Подробнее |
|
 |
18 | 64226-3502136-010 |
Рычаг регулировочный Подробнее |
|
| 19 | 64226-3501191 |
Прокладка Подробнее |
|
|
| 20 | 64226-3501160 |
Шайба Подробнее |
|
|
 |
21 | 64221-3502180 |
Фиксатор Подробнее |
|
 |
21 | 64221-3502181 |
Фиксатор Подробнее |
|
| 22 | 152-3502024-020 |
Подшипник задний Подробнее |
|
|
| 23 | 401602 |
Сапун Подробнее |
|
|
| 24 | 030-038-46-2-3 |
Кольцо Подробнее |
|
|
 |
25 | 5440-3502091 |
Колодка левая Подробнее |
|
| 26 | 5440-3502151-030 |
Щит тормоза левый Подробнее |
|
|
 |
27 | 103-3501195 |
Удлинитель Подробнее |
|
 |
28 | 103-3501203 |
Заглушка Подробнее |
|
| 29 | 64221-3501134 |
Стопор Подробнее |
|
|
| 30 | 252006 |
Шайба 10 Подробнее |
|
|
| 30 | А.10.04.019 |
Шайба А.10.04.019 Подробнее |
|
|
| 31 | 201493 |
Болт М10-6gх16 Подробнее |
|
|
 |
32 | 103-3501200 |
Маслопровод Подробнее |
|
| 33 | 312434-П |
Прокладка Подробнее |
|
|
 |
34 | 310122-П29 |
Болт М10х1-6gх21 Подробнее |
|
 |
35 | 6430-3501107 |
Ролик в сборе Подробнее |
|
| 36 | 101-3501039 |
Палец пружины Подробнее |
|
|
| 37 | 101-3501113 |
Прокладка Подробнее |
|
|
| 38 | 101-3501164 |
Ось ролика Подробнее |
|
|
| 39 | 252016 |
Шайба 14 Подробнее |
|
|
| 40 | 258039 |
Шплинт 3,2х20 Подробнее |
|
|
| 41 | 400337 |
Стопорное кольцо Подробнее |
|
|
| 42 | 376703 |
Заклепка 8х15 Подробнее |
|
|
| 43 | 5440-3502094 |
Колодка тормоза Подробнее |
|
|
| 44 | 19488 |
Накладка тормозная Подробнее |
|
|
| 44 | 19496 |
Накладка тормозная Подробнее |
|
|
| 44 | 5440-3501105-10 |
Накладка тормозная Подробнее |
|
|
 |
44 | 5440-3502105 |
Накладка тормозная Подробнее |
|
| 45 | 5440-3502106 |
Накладка тормозная Подробнее |
|
|
| 45 | 5440-3502106-01 |
Накладка тормозная Подробнее |
|
|
 |
46 | 5440-3501016 |
Втулка Подробнее |
|
| 47 | 264030 |
Масленка 2.3.45 Ц6хр Подробнее |
|
|
| 48 | 6422-3515006 |
Клапан предохранительный Подробнее |
|
|
| 49 | 6430-3724764 |
Датчик АБС с кабелем Подробнее |
|
|
| 50 | 899760 5104 |
Втулка Подробнее |
|
|
 |
51 | 151-3538112 |
Кронштейн датчика Подробнее |
|
| 52 | 201456 |
Болт М8-6gх20 Подробнее |
|
|
| 53 | 252135 |
Шайба 8Т Подробнее |
|
