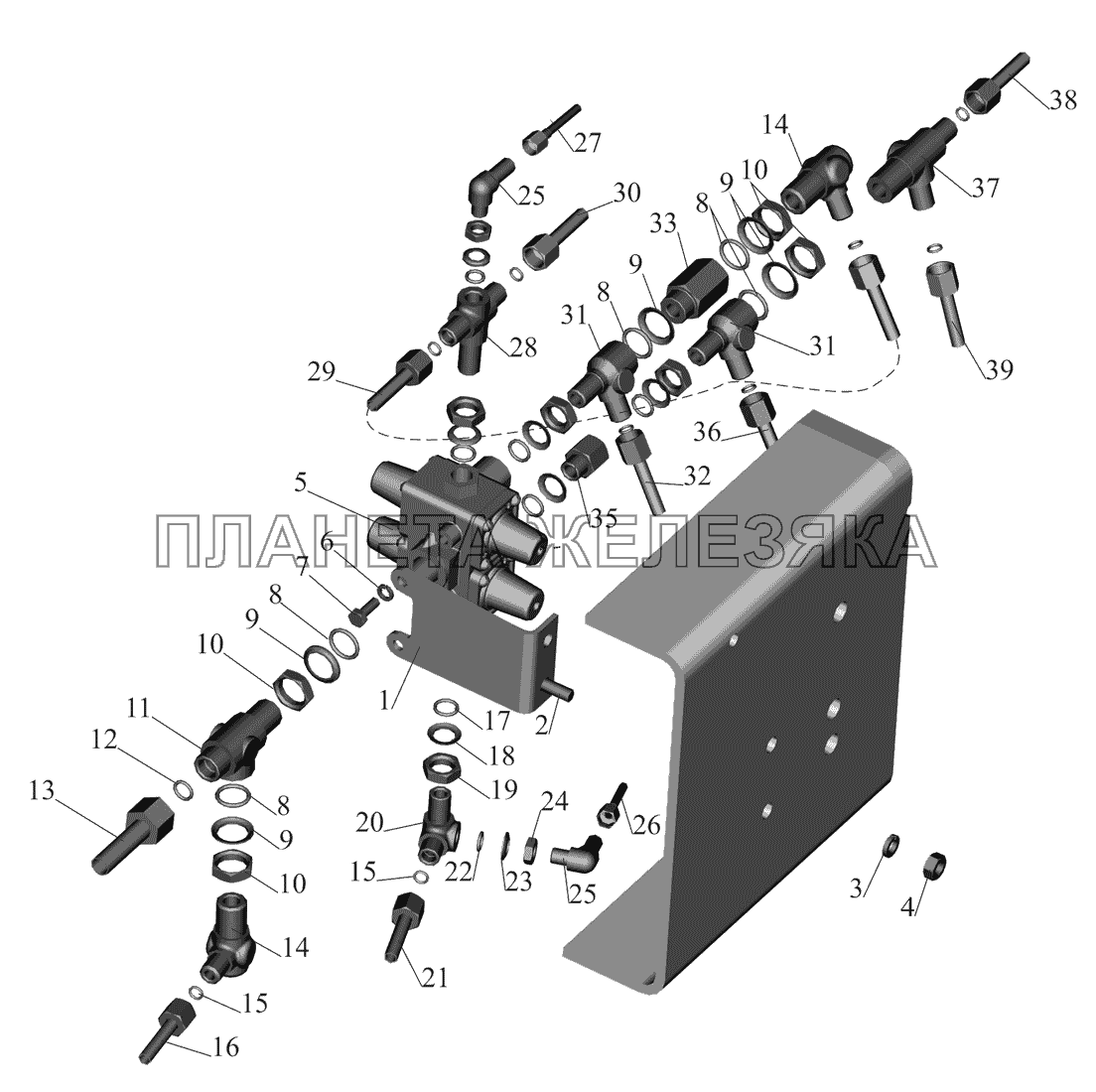

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 6430-3515015 |
Кронштейн Подробнее |
|
|
| 2 | 201497 |
Болт М10-6gх25 Подробнее |
|
|
| 3 | 252136 |
Шайба 10.ОТ Подробнее |
|
|
| 4 | 250512 |
Гайка М10-6Н Подробнее |
|
|
 |
5 | 64221-3515310-10 |
Клапан защитный четырехконтурный Подробнее |
|
| 6 | 252135 |
Шайба 8Т Подробнее |
|
|
| 7 | 201456 |
Болт М8-6gх20 Подробнее |
|
|
| 8 | 020-025-30-2-3 |
Кольцо Подробнее |
|
|
| 9 | 376145 |
Шайба 22 Подробнее |
|
|
| 10 | 374939 |
Гайка М22х1,5-6Н Подробнее |
|
|
| 11 | 403118 |
Тройник Подробнее |
|
|
| 12 | 012-016-25-2-3 |
Кольцо Подробнее |
|
|
| 13 | 530905-3506148 |
Трубка Подробнее |
|
|
 |
14 | 402741 |
Угольник Подробнее |
|
|
|
14 | 402741-01 |
Угольник Подробнее |
|
| 15 | 008-011-19-2-3 |
Кольцо Подробнее |
|
|
| 16 | 530905-3506130 |
Трубка Подробнее |
|
|
| 17 | 014-018-25-2-3 |
Кольцо Подробнее |
|
|
| 18 | 357960 |
Шайба 16 Подробнее |
|
|
| 19 | 250636 |
Гайка М16х1,5-6Н Подробнее |
|
|
 |
20 | 402969 |
Угольник Подробнее |
|
| 21 | 530905-3506193 |
Трубка Подробнее |
|
|
| 22 | 010-014-25-2-3 |
Кольцо Подробнее |
|
|
 |
23 | 375818 |
Шайба 12 Подробнее |
|
| 24 | 374614 |
Гайка М12х1,5-5Н6Н Подробнее |
|
|
 |
25 | 402737 |
Угольник Подробнее |
|
| 26 | 530905-3506102 |
Трубка Подробнее |
|
|
| 27 | 530905-3506104 |
Трубка Подробнее |
|
|
| 28 | 379806 |
Крестовина Подробнее |
|
|
| 29 | 530905-3506358 |
Трубка Подробнее |
|
|
| 30 | 530905-3506194 |
Трубка Подробнее |
|
|
| 31 | 403110 |
Тройник Подробнее |
|
|
| 32 | 530905-35061871) |
Трубка Подробнее |
|
|
| 32 | 530905-3506348-0202) |
Трубка Подробнее |
|
|
 |
33 | 5432-3515210 |
Клапан обратный Подробнее |
|
 |
35 | 404242 |
Штуцер Подробнее |
|
| 36 | 530905-35061541) |
Трубка Подробнее |
|
|
| 36 | 530905-3506248-0202) |
Трубка Подробнее |
|
|
 |
37 | 403112 |
Тройник Подробнее |
|
| 38 | 530905-3506305-0202) |
Трубка Подробнее |
|
|
| 38 | 530905-35063071) |
Трубка Подробнее |
|
|
| 39 | 530905-3506154-0202) |
Трубка Подробнее |
|
|
| 39 | 530905-3506248-0101) |
Трубка Подробнее |
|
