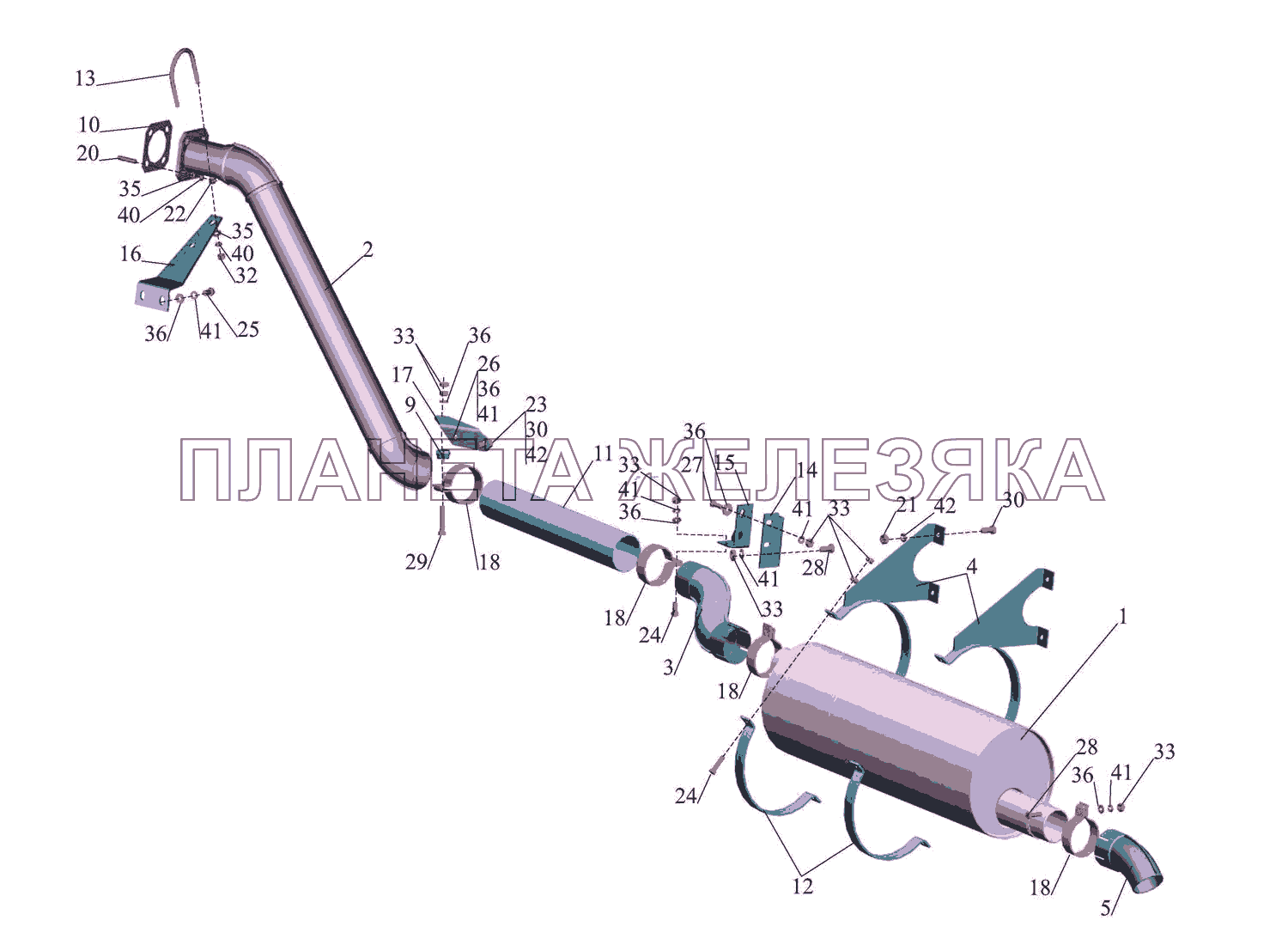

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 457041-1201010 |
Глушитель Подробнее |
|
|
| 2 | 437043-1203009-010 |
Труба приемная Подробнее |
|
|
 |
3 | 457040-1203033 |
Труба приемная Подробнее |
|
| 4 | 457040-1203063 |
Кронштейн Подробнее |
|
|
| 5 | 437040-1203075 |
Труба выхлопная Подробнее |
|
|
| 9 | 6422-1109184 |
Элемент упругий Подробнее |
|
|
| 10 | 4370-1203020 |
Прокладка Подробнее |
|
|
 |
11 | 4370-1203024 |
Металлорукав Подробнее |
|
| 11 | 4370-1203024-001 |
Металлорукав Подробнее |
|
|
| 11 | PS35080.56 |
Металлорукав Подробнее |
|
|
| 11 | S35080.55 |
Металлорукав Подробнее |
|
|
 |
12 | 5337-1203030-01 |
Хомут Подробнее |
|
| 13 | 543242-1203083 |
Стремянка Подробнее |
|
|
| 14 | 457043-1203094-010 |
Кронштейн Подробнее |
|
|
| 15 | 457043-1203096 |
Кронштейн Подробнее |
|
|
| 16 | 457043-1203097 |
Кронштейн Подробнее |
|
|
| 17 | 437043-1203098-010 |
Кронштейн Подробнее |
|
|
 |
18 | 4370-1203117 |
Хомут Подробнее |
|
| 20 | 216237 |
Шпилька М8х28 Подробнее |
|
|
| 21 | 250514 |
Гайка М12-6Н Подробнее |
|
|
| 22 | 374272 |
Гайка М8х1-6Н Подробнее |
|
|
| 23 | 252045-10 |
Шайба 12 Подробнее |
|
|
 |
24 | 200315 |
Болт М10-6gх40 Подробнее |
|
| 25 | 201495 |
Болт М10-6gх20 Подробнее |
|
|
| 26 | 201497 |
Болт М10-6gх25 Подробнее |
|
|
| 28 | 201501 |
Болт М10-6gх35 Подробнее |
|
|
| 29 | 201509 |
Болт М10-6gх60 Подробнее |
|
|
| 30 | 201540 |
Болт М12-6gх30 Подробнее |
|
|
| 32 | 250510 |
Гайка М8-6Н Подробнее |
|
|
| 33 | 250512 |
Гайка М10-6Н Подробнее |
|
|
 |
35 | 252005 |
Шайба 8 Подробнее |
|
| 36 | 252006 |
Шайба 10 Подробнее |
|
|
| 36 | А.10.04.019 |
Шайба А.10.04.019 Подробнее |
|
|
| 40 | 252135 |
Шайба 8Т Подробнее |
|
|
| 41 | 252136 |
Шайба 10.ОТ Подробнее |
|
|
| 42 | 252137 |
Шайба 12.ОТ Подробнее |
|
