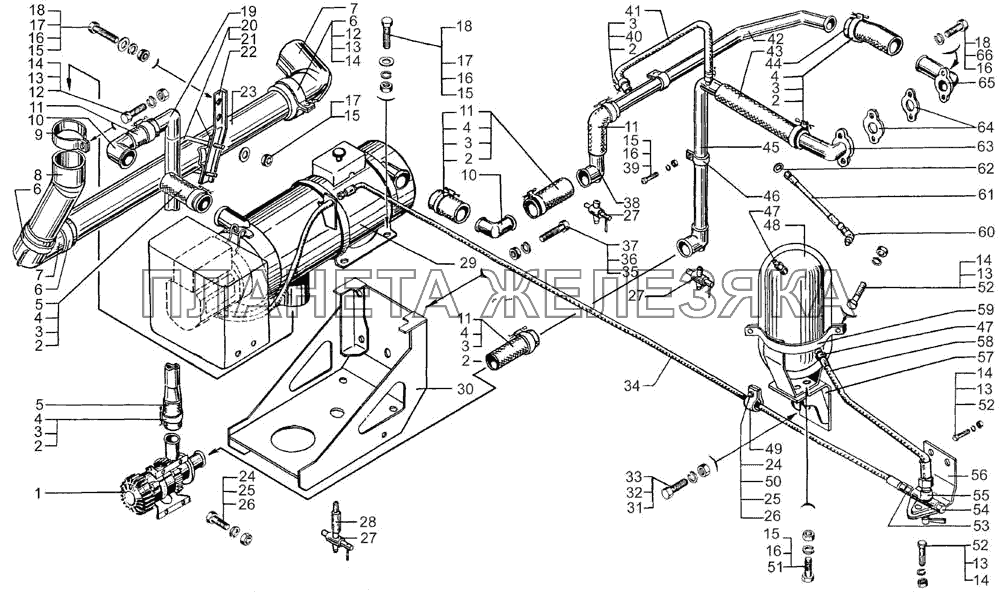

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 2 | 258080 |
Шплинт 5,6х25 Подробнее |
|
|
| 3 | 212А-8101092 |
Пряжка хомута Подробнее |
|
|
| 4 | 250-1303027 |
Лента стяжного хомута Подробнее |
|
|
| 5 | 65055-1015821 |
Шланг Подробнее |
|
|
| 6 | 6437-1015185 |
Хомут Подробнее |
|
|
| 7 | 651001-1015720 |
Переходник Подробнее |
|
|
| 8 | 7133С4-1015729-000 |
Труба выхлопная Подробнее |
|
|
| 9 | 347834 |
Хомут Подробнее |
|
|
| 10 | 5133В2-1015149-000 |
Переходник Подробнее |
|
|
| 11 | 65055-1015748 |
Шланг Подробнее |
|
|
| 12 | 210409 |
Болт М10-6gх45 Подробнее |
|
|
| 13 | 252136 |
Шайба 10,2 Подробнее |
|
|
| 14 | 250512 |
Гайка М10х1,5 Подробнее |
|
|
| 15 | 250510 |
Гайка М8х1,25 Подробнее |
|
|
| 16 | 252135 |
Шайба 8,65Г.029 Подробнее |
|
|
 |
17 | 252005 |
Шайба 8,4 Подробнее |
|
| 18 | 201458 |
Болт М8х1,25х25 Подробнее |
|
|
| 19 | 7133С4-1015316-000 |
Трубка от насоса к подогревателю Подробнее |
|
|
| 20 | 250C-1138038 |
Стремянка Подробнее |
|
|
| 21 | 250С-1138036 |
Хомут обогревателя Подробнее |
|
|
| 22 | 7133С4-1015864-000 |
Кронштейн Подробнее |
|
|
| 23 | 7133С4-1015703-000 |
Труба выхлопная промежуточная Подробнее |
|
|
| 24 | 201418 |
Болт М6х1х16 Подробнее |
|
|
| 25 | 252134 |
Шайба 6Т Подробнее |
|
|
| 26 | 250508 |
Гайка М6-6Н Подробнее |
|
|
| 27 | ПС7-00.000 |
Кран пробковый сливной Подробнее |
|
|
| 28 | 6133М6-1015845-000 |
Переходник Подробнее |
|
|
| 29 | А2680-7000-0000-01 |
Подогреватель 268.09 Подробнее |
|
|
| 30 | 7133С4-1015114-000 |
Кронштейн подогревателя Подробнее |
|
|
| 31 | 201542 |
Болт М12х35 Подробнее |
|
|
| 32 | 252137 |
Шайба 12 ОТ Подробнее |
|
|
| 33 | 250514 |
Гайка М12 Подробнее |
|
|
| 34 | 6133М6-1015738-000 |
Шланг от крана к подогревателю Подробнее |
|
|
| 35 | 250559 |
Гайка М14х1,5 Подробнее |
|
|
| 36 | 252138 |
Шайба 14,2 Подробнее |
|
|
| 37 | 201618 |
Болт М14х1,5х50 Подробнее |
|
|
| 38 | 5133В2-1015159-000 |
Переходник Подробнее |
|
|
| 39 | 201460 |
Болт М8х30 Подробнее |
|
|
| 40 | 297582 |
Лента стяжная 10х180 Подробнее |
|
|
| 41 | 260-8101086 |
Шланг Подробнее |
|
|
| 42 | 6437-1015034-10 |
Труба левая Подробнее |
|
|
| 43 | 7133С4-1015319-000 |
Шланг Подробнее |
|
|
| 44 | 256-1015528 |
Шланг соединительный Подробнее |
|
|
| 45 | 7133С4-1015031-000 |
Трубка к блоку, правая Подробнее |
|
|
| 46 | 348316 |
Кляммер Подробнее |
|
|
| 47 | 346841 |
Штуцер К1/4"хМ20х1,5 Подробнее |
|
|
| 48 | 250-1015140 |
Бачок топливный подогревателя Подробнее |
|
|
| 49 | 315407 |
Кляммер 14 Подробнее |
|
|
| 50 | 252004 |
Шайба 6,4 Подробнее |
|
|
| 51 | 201456 |
Болт М8х1,25х20 Подробнее |
|
|
| 52 | 201499 |
Болт М10х30 Подробнее |
|
|
| 53 | 347470 |
Штуцер Подробнее |
|
|
| 54 | 256-1015654 |
Пробка Подробнее |
|
|
| 55 | ПП6-2 |
Кран Подробнее |
|
|
| 56 | 6133М6-1015772-000 |
Кронштейн крана Подробнее |
|
|
| 57 | 6437-1015126 |
Кронштейн Подробнее |
|
|
| 58 | 250-1015382-01 |
Шланг от бачка к крану Подробнее |
|
|
| 59 | 6437-1015138 |
Кронштейн Подробнее |
|
|
| 60 | 346109 |
Угольник 20х1,5хК1/4" Подробнее |
|
|
| 61 | 250-1015380-01 |
Шланг от фильтра двигателя к бачку Подробнее |
|
|
| 62 | 256Б-1104536 |
Шайба уплотнительная Подробнее |
|
|
| 63 | 6437-1015032 |
Патрубок правый Подробнее |
|
|
| 64 | 256-1015086 |
Прокладка Подробнее |
|
|
| 65 | 6437-1015033 |
Патрубок левый Подробнее |
|
|
| 66 | 201468 |
Болт М8х1,25х50 Подробнее |
|
