| ← Управление двухцилиндровым опрокидывающим механизмом | Цилиндр опрокидывающего механизма → |

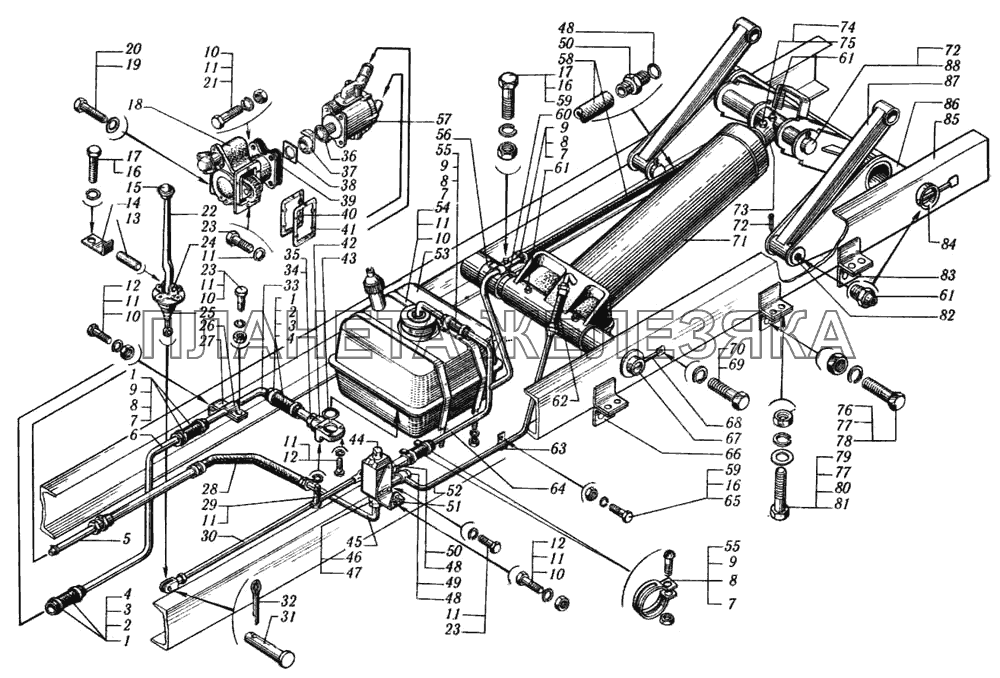

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 6510-8609061 |
Рукав Подробнее |
|
|
| 1 | 651001-8609061 |
Рукав Подробнее |
|
|
| 2 | 250-1303027 |
Лента стяжного хомута Подробнее |
|
|
| 3 | 212А-8101092 |
Пряжка хомута Подробнее |
|
|
| 4 | 258080-П29 |
Шплинт 5,6х25 Подробнее |
|
|
| 5 | 6510-8609054 |
Трубка высокого давления Подробнее |
|
|
| 6 | 6510-8609031 |
Трубка всасывающая Подробнее |
|
|
| 7 | 251086-П29 |
Гайка М5х0,8 Подробнее |
|
|
| 8 | 220086 П29 |
Винт М5х30 Подробнее |
|
|
| 9 | 250-3408117 |
Хомут шланга Подробнее |
|
|
| 10 | 250512-П29 |
Гайка М10х1,5 Подробнее |
|
|
| 11 | 252136-П2 |
Шайба 10 пружинная Подробнее |
|
|
 |
12 | 201499-П29 |
Болт М10х1,5х30 Подробнее |
|
| 13 | 6510-8606048-10 |
Ось Подробнее |
|
|
| 14 | 6510-8606097-10 |
Стопор оси Подробнее |
|
|
| 15 | 120-1702159-К |
Головка рычага Подробнее |
|
|
| 16 | 252135-П2 |
Шайба 8 пружинная Подробнее |
|
|
 |
17 | 201456-П29 |
Болт М8х1,25х20 Подробнее |
|
| 18 | 6505-4202010 |
Коробка отбора мощности в сборе Подробнее |
|
|
| 19 | 312434-П |
Шайба 10 Подробнее |
|
|
 |
20 | 200333-П29 |
Болт М10х120 Подробнее |
|
 |
21 | 201505-П29 |
Болт М10х1,5х45 Подробнее |
|
| 22 | 6505Б-8606015 |
Рычаг управления насосом Подробнее |
|
|
 |
23 | 201497-П29 |
Болт М10х1,25х25 Подробнее |
|
| 24 | 6510-8606066-10 |
Кронштейн Подробнее |
|
|
| 25 | 6510-5130094-10 |
Уплотнитель пола Подробнее |
|
|
| 26 | 6505-8609048 |
Скоба Подробнее |
|
|
| 27 | 6510-8609076 |
Кронштейн трубки Подробнее |
|
|
| 28 | 651001-8609091 |
Рукав высокого давления Подробнее |
|
|
| 28 | 651007-8609091 |
Рукав высокого давления Подробнее |
|
|
 |
29 | 201510-П29 |
Болт М10х85 Подробнее |
|
| 30 | 6510-8606042 |
Тяга Подробнее |
|
|
 |
31 | 260058-П29 |
Палец 10х30 Подробнее |
|
| 32 | 258039-П29 |
Шплинт разводной 3х20 Подробнее |
|
|
| 33 | 6510-8609037 |
Трубка всасывающая Подробнее |
|
|
| 34 | 251-8609045 |
Кольцо 042-048-36-2-2 Подробнее |
|
|
| 35 | 6505-8604043 |
Переходник всасывающий Подробнее |
|
|
| 36 | 6505-4202216 |
Кольцо стопорное Подробнее |
|
|
| 37 | 6505-4202214 |
Полумуфта Подробнее |
|
|
| 38 | 6505-4202215 |
Призма Подробнее |
|
|
| 39 | 6505-8604013 |
Прокладка насоса Подробнее |
|
|
| 40 | 6505-4202018 |
Прокладка Подробнее |
|
|
| 41 | 6505-4202025 |
Прокладка регулировочная Подробнее |
|
|
| 42 | 6505-8604091 |
Фланец Подробнее |
|
|
| 43 | 6505-8604110 |
Кольцо 049-055-36-2-2 Подробнее |
|
|
| 44 | 6505-8607010 |
Гидрораспределитель в сборе Подробнее |
|
|
| 45 | 6510-8609055 |
Трубка высокого давления Подробнее |
|
|
| 46 | 6510-8607034 |
Штуцер Подробнее |
|
|
| 47 | 65055-8607095 |
Кольцо 030-034-25-2-2 Подробнее |
|
|
| 48 | 6505-8609167 |
Кольцо 021-025-25-2-2 Подробнее |
|
|
| 49 | 65055-8607087 |
Болт полый Подробнее |
|
|
| 50 | 65055-8607048 |
Штуцер сливной Подробнее |
|
|
| 51 | 6510-8607274 |
Кронштейн Подробнее |
|
|
| 52 | 6510-8609270 |
Трубка высокого давления Подробнее |
|
|
| 53 | 6510-8608008 |
Бак масляный Подробнее |
|
|
| 54 | 6510-8608100 |
Хомут крепления масляного бака Подробнее |
|
|
| 55 | 65055-8609116 |
Рукав Подробнее |
|
|
| 55 | 650551-8609116 |
Рукав Подробнее |
|
|
| 56 | 6510-8609018 |
Хомут со скобой Подробнее |
|
|
| 57 | 6510-8604008 |
Насос левого вращения с фланцами Подробнее |
|
|
| 58 | 6510-8609034 |
Рукав Подробнее |
|
|
| 58 | 651001-8609034 |
Рукав Подробнее |
|
|
| 59 | 250510-П29 |
Гайка М8 Подробнее |
|
|
| 60 | 6510-8602065 |
Втулка Подробнее |
|
|
 |
61 | 264020-П29 |
Масленка 1/8" Подробнее |
|
| 62 | 651001-8609090 |
Рукав высокого давления Подробнее |
|
|
| 62 | 651007-8609090 |
Рукав высокого давления Подробнее |
|
|
| 63 | 6505-8609064 |
Скоба Подробнее |
|
|
| 64 | 6510-8609160 |
Трубка сливная Подробнее |
|
|
 |
65 | 201458-П29 |
Болт М8х1,25х25 Подробнее |
|
| 66 | 256Б-8601045 |
Кронштейн надрамника Подробнее |
|
|
| 67 | 220В-8602031 |
Ось цилиндра Подробнее |
|
|
| 68 | 220В-8602050-13 |
Стопор пальца Подробнее |
|
|
 |
69 | 201587-П29 |
Болт М14х2х35 Подробнее |
|
| 70 | 252138-П2 |
Шайба 14 пружинная Подробнее |
|
|
| 71 | 6510-8603010 |
Гидроцилиндр опрокидывающего механизма в сборе Подробнее |
|
|
| 72 | 258103-П29 |
Шплинт разводной 8х100 Подробнее |
|
|
| 73 | 6510-8603049 |
Опора цилиндра верхняя Подробнее |
|
|
| 74 | 200987-П29 |
Болт М20х1,5х120 Подробнее |
|
|
 |
75 | 250640-П29 |
Гайка М20х1,5 Подробнее |
|
 |
76 | 250560-П29 |
Гайка М16х2 Подробнее |
|
| 77 | 252139-П2 |
Шайба 16 пружинная Подробнее |
|
|
 |
78 | 202119-П29 |
Болт М16х2х40 Подробнее |
|
 |
79 | 250561-П29 |
Гайка М16х1,5 Подробнее |
|
| 80 | 252017-П29 |
Шайба 16 Подробнее |
|
|
| 81 | 202147-П29 |
Болт М16х1,5х50 Подробнее |
|
|
| 81 | 202148-П29 |
Болт М16х1,5х55 Подробнее |
|
|
| 82 | 220В-8602043-А |
Палец плеча Подробнее |
|
|
| 83 | 256Б-8601046 |
Кронштейн надрамника средний Подробнее |
|
|
| 84 | 256Б-8602034 |
Ось балансира Подробнее |
|
|
| 85 | 6510-8601010-10 |
Надрамник Подробнее |
|
|
| 86 | 6510-8602010 |
Балансир Подробнее |
|
|
| 87 | 220В-8602036-03 |
Плечо опрокидывающего механизма с втулками в сборе Подробнее |
|
|
| 88 | 6510-8603078 |
Палец штока Подробнее |
|
