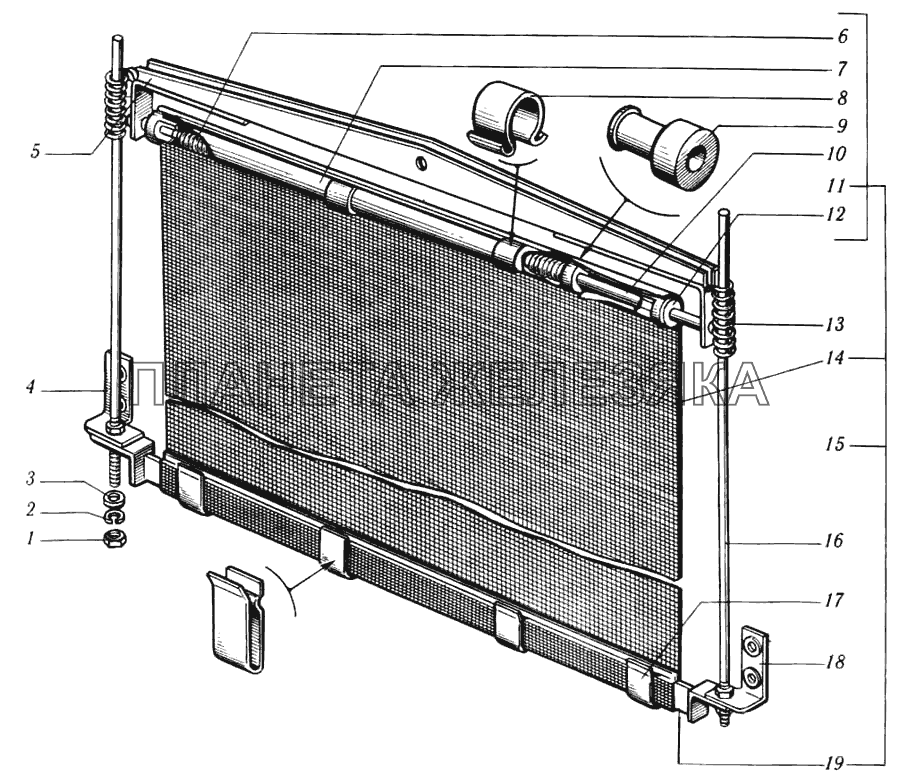

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 250510-П29 |
Гайка М8 Подробнее |
|
|
| 2 | 252135-П2 |
Шайба 8 пружинная Подробнее |
|
|
| 3 | 252005-П29 |
Шайба 8 Подробнее |
|
|
| 4 | 6505-1310410 |
Упор правый Подробнее |
|
|
| 5 | 6505-1310314 |
Балка барабана Подробнее |
|
|
| 6 | 6505-1310333-10 |
Пружина барабана Подробнее |
|
|
| 7 | 6505-1310332 |
Барабан шторки Подробнее |
|
|
| 8 | 6437-1310365 |
Кольцо Подробнее |
|
|
| 9 | 260-1310419 |
Держатель пружины Подробнее |
|
|
| 10 | 6505-1310335 |
Ось барабана Подробнее |
|
|
| 11 | 6505-1310330-01 |
Барабан шторки в сборе Подробнее |
|
|
| 12 | 260-1310368 |
Втулка Подробнее |
|
|
| 13 | 260-1310363 |
Пружина направляющая Подробнее |
|
|
| 14 | 6437-1310325 |
Полотно шторки Подробнее |
|
|
| 14 | 643701-1310325 |
Полотно шторки Подробнее |
|
|
| 15 | 6437-1310306 |
Барабан со шторкой Подробнее |
|
|
| 15 | 643701-1310306 |
Барабан со шторкой Подробнее |
|
|
| 16 | 256Б1-1310338 |
Стержень направляющий Подробнее |
|
|
| 17 | 6437-1310334 |
Зажим Подробнее |
|
|
| 18 | 6505-1310411 |
Упор левый Подробнее |
|
|
| 19 | 6505-1310331 |
Пластина шторки Подробнее |
|
