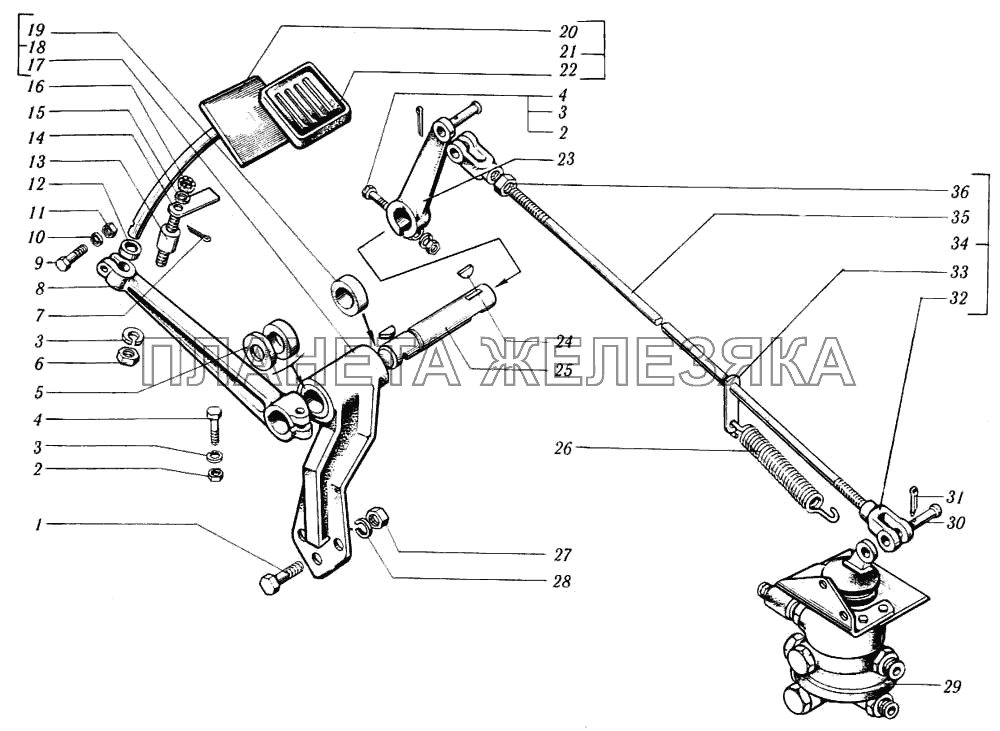

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 201546-П29 |
Болт М12х1,75х45 Подробнее |
|
|
| 2 | 250512-П29 |
Гайка М10х1,5 Подробнее |
|
|
| 3 | 252136-П2 |
Шайба 10 пружинная Подробнее |
|
|
 |
4 | 200319-П29 |
Болт М10х1,5х50 Подробнее |
|
| 5 | 250-3508057 |
Кольцо Б25 Подробнее |
|
|
| 6 | 250517-П29 |
Гайка М10х1,25 Подробнее |
|
|
| 7 | 258025-П29 |
Шплинт 2,5х20 Подробнее |
|
|
| 8 | 250-3504016 |
Основание педали Подробнее |
|
|
 |
9 | 201464-П29 |
Болт М8х1,25х40 Подробнее |
|
| 10 | 252135-П2 |
Шайба 8 пружинная Подробнее |
|
|
| 11 | 250510-П29 |
Гайка М8 Подробнее |
|
|
| 12 | 250-3504025 |
Шайба защитная Подробнее |
|
|
| 13 | 260-3504082 |
Ось защелки Подробнее |
|
|
| 14 | 250-3504081 |
Защелка педали тормоза Подробнее |
|
|
| 15 | 252006-П29 |
Шайба 10 Подробнее |
|
|
| 16 | 250963-П29 |
Гайка М10х1,25 Подробнее |
|
|
| 17 | 250Б-3504050-10 |
Кронштейн педали Подробнее |
|
|
| 18 | 250Б-3504049-10 |
Кронштейн педали со втулкой в сборе Подробнее |
|
|
| 19 | 250-3507069 |
Втулка малая Подробнее |
|
|
| 20 | 6505-3504014 |
Педаль тормоза Подробнее |
|
|
| 21 | 6505-3504010 |
Педаль тормоза в сборе Подробнее |
|
|
| 22 | 6505-3504048 |
Подушка Подробнее |
|
|
| 23 | 250Б-3504060 |
Рычаг Подробнее |
|
|
| 24 | 347001-П2 |
Шпонка сегментная 6х9 Подробнее |
|
|
| 25 | 260-3504020 |
Валик педали Подробнее |
|
|
| 26 | 200Т-1602094-01 |
Пружина Подробнее |
|
|
 |
27 | 250514-П29 |
Гайка М12х1,75 Подробнее |
|
| 28 | 252137-П2 |
Шайба 12 пружинная Подробнее |
|
|
| 29 | 100-3514008-30 |
Кран тормозной двухсекционный с рычагом в сборе Подробнее |
|
|
 |
30 | 260088-П29 |
Палец 12х38 Подробнее |
|
| 31 | 258053-П29 |
Шплинт разводной 4х25 Подробнее |
|
|
| 32 | 200Т-3504055-02 |
Вилка Подробнее |
|
|
| 33 | 200Т-3504045 |
Планка пружины Подробнее |
|
|
| 34 | 6510-3504052 |
Тяга педали в сборе Подробнее |
|
|
| 35 | 6510-3504054 |
Тяга педали Подробнее |
|
|
 |
36 | 250515-П29 |
Гайка 2М12х1,25.5.019 Подробнее |
