| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
 |

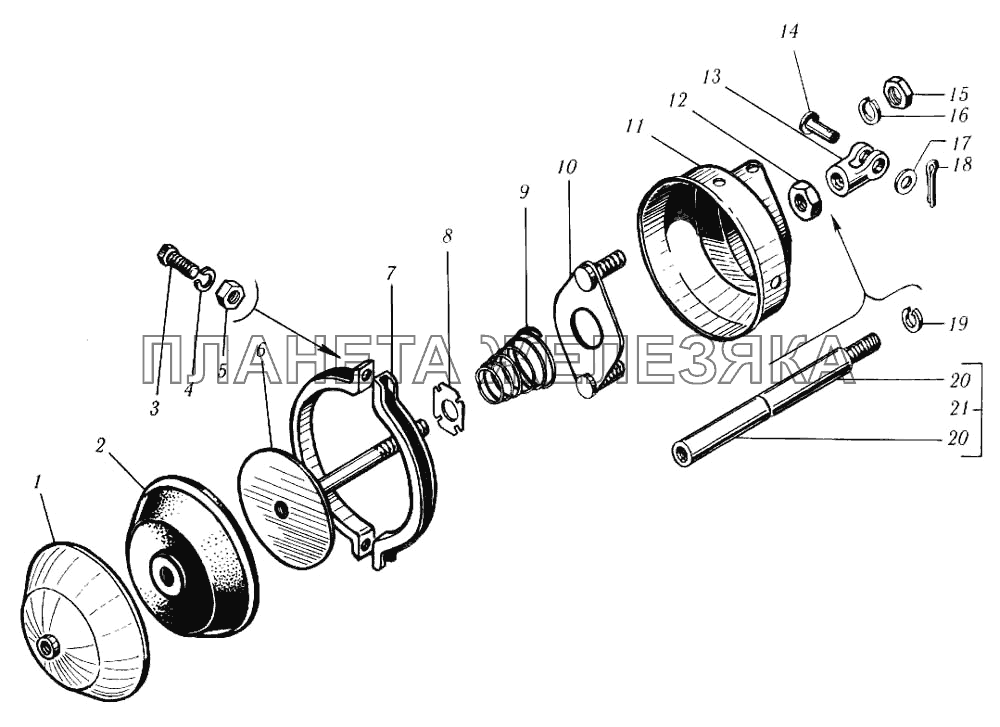

100-3519210-01 |
Камера тормозная задняя в сборе Подробнее |
||
| 1 | 100-3519240 |
Крышка Подробнее |
|
|
 |
2 | 100-3519250 |
Мембрана тип 24 Подробнее |
|
| 3 | 301550-П29 |
Болт М8х45 Подробнее |
|
|
| 4 | 305890-П2 |
Шайба 8 пружинная Подробнее |
|
|
| 5 | 250510-П29 |
Гайка М8 Подробнее |
|
|
| 6 | 100-3519230 |
Шток Подробнее |
|
|
 |
7 | 100-3519246 |
Хомут Подробнее |
|
| 8 | 100-3519458 |
Тарелка пружины Подробнее |
|
|
 |
9 | 100-3519254 |
Пружина Подробнее |
|
| 10 | 100-3519225 |
Фланец Подробнее |
|
|
| 11 | 100-3519221-10 |
Корпус Подробнее |
|
|
| 12 | 250634-П29 |
Гайка М14х1,5 Подробнее |
|
|
| 13 | 100-3519238 |
Вилка Подробнее |
|
|
 |
14 | 260088-П29 |
Палец 12х38 Подробнее |
|
 |
15 | 250561-П29 |
Гайка М16х1,5 Подробнее |
|
| 16 | 252139-П2 |
Шайба 16 пружинная Подробнее |
|
|
 |
17 | 252007-П29 |
Шайба 12 Подробнее |
|
| 18 | 258052-П29 |
Шплинт разводной 3,6х20 Подробнее |
|
|
| 19 | 252138-П2 |
Шайба 14 пружинная Подробнее |
|
|
| 20 | 65032-3519114 |
Переходник штока тормозной камеры Подробнее |
|
|
| 21 | 65032-3519112 |
Переходник штока тормозной камеры Подробнее |
|
