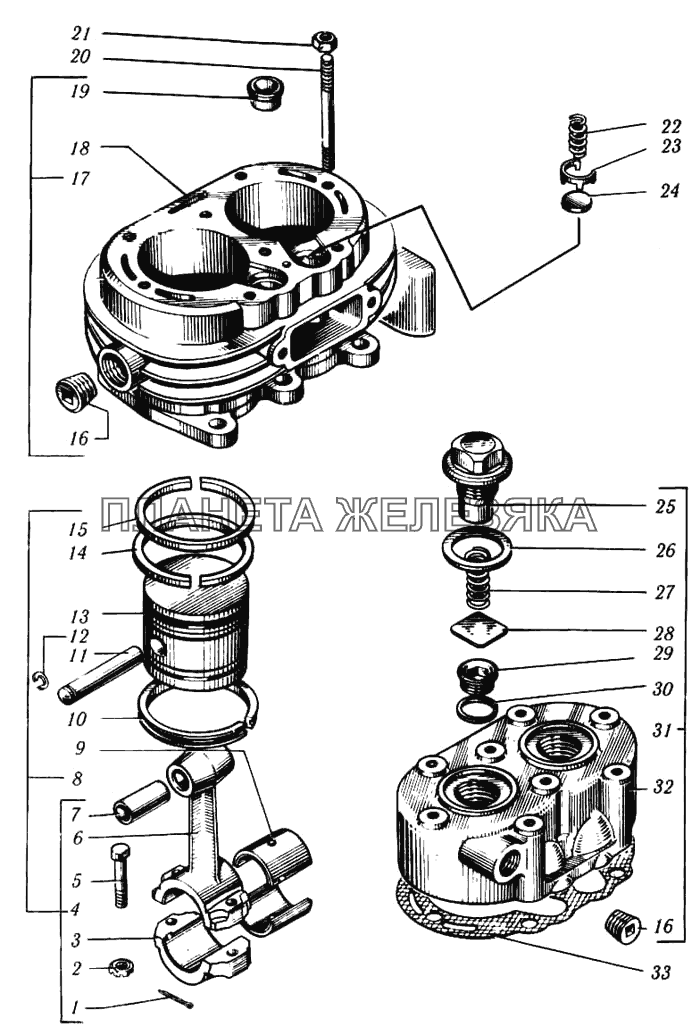

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 258013-П |
Шплинт разводной 1,8х17 Подробнее |
|
|
| 2 | 303032-П10 |
Гайка М8 Подробнее |
|
|
| 3 | 130-3509196 |
Крышка Подробнее |
|
|
| 4 | 130-3509180-А |
Шатун в сборе Подробнее |
|
|
| 5 | 200-3509200-10 |
Болт Подробнее |
|
|
| 6 | 130-3509190-Б |
Шатун Подробнее |
|
|
| 7 | 130-3509194 |
Втулка шатуна Подробнее |
|
|
| 8 | 11.3509150 |
Поршень и шатун в сборе Подробнее |
|
|
| 9 | 130-3509092-А |
Вкладыш шатуна Подробнее |
|
|
| 10 | 11.3509166 |
Кольцо маслосъемное Подробнее |
|
|
| 11 | 130-3509170 |
Палец поршневой Подробнее |
|
|
| 12 | 130-3509172 |
Кольцо стопорное Подробнее |
|
|
| 13 | 11.3509160 |
Поршень Подробнее |
|
|
| 14 | 11.3509165 |
Кольцо скребковое Подробнее |
|
|
| 15 | 130-3509164 |
Кольцо компрессионное Подробнее |
|
|
| 16 | 262518-А |
Пробка К 3/8" Подробнее |
|
|
| 17 | 161-3509088 |
Блок цилиндров в сборе Подробнее |
|
|
| 18 | 161-3509030-01 |
Блок цилиндров Подробнее |
|
|
| 19 | 130-3509069 |
Седло впускного клапана Подробнее |
|
|
| 20 | 414039-П8 |
Шпилька Подробнее |
|
|
| 21 | 850511-П29 |
Гайка Подробнее |
|
|
| 22 | 130-3509328 |
Пружина впускного клапана Подробнее |
|
|
| 23 | 130-3509363 |
Направляющая впускного клапана Подробнее |
|
|
| 24 | 130-3509056 |
Клапан впускной Подробнее |
|
|
| 25 | 120-3509044 |
Пробка нагнетательного клапана Подробнее |
|
|
| 26 | 120-3509045 |
Прокладка пробки Подробнее |
|
|
| 27 | 120-3509048 |
Пружина нагнетательного клапана Подробнее |
|
|
 |
28 | 130-3509050 |
Клапан нагнетательный Подробнее |
|
| 29 | 130-3509051-А |
Седло нагнетательного клапана Подробнее |
|
|
| 30 | 130-3509055 |
Прокладка седла Подробнее |
|
|
| 31 | 130-3509039 |
Головка компрессора в сборе Подробнее |
|
|
| 32 | 130-3509040 |
Головка компрессора Подробнее |
|
|
| 33 | 130-3509043-А |
Прокладка головки Подробнее |
|
