| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|

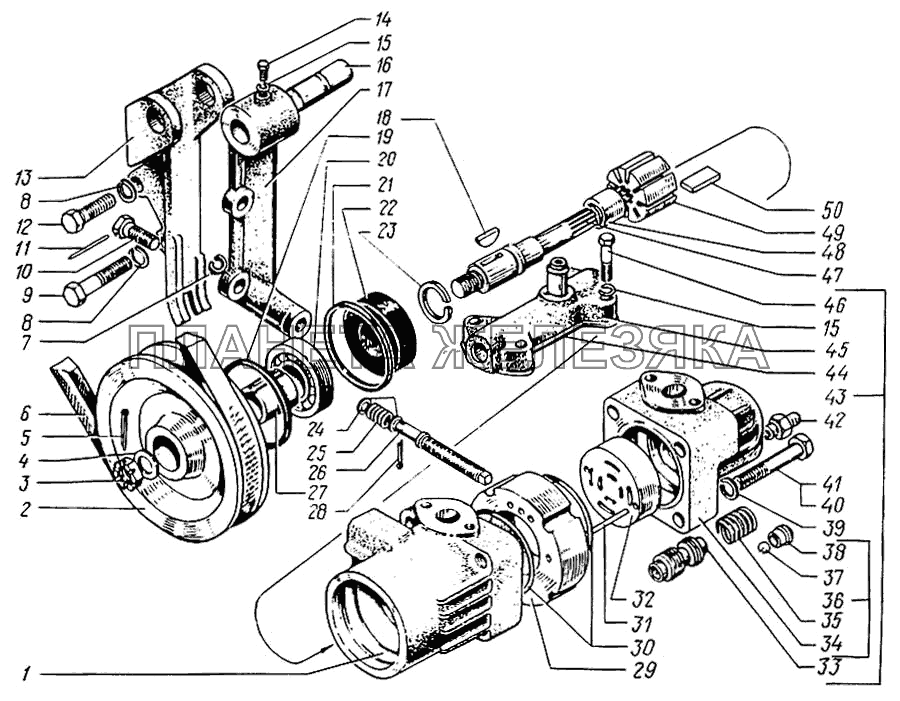

| 256Б-3407190-В |
Насос усилителя рулевого привода с натяжным устройством в сборе Подробнее |
|
||
 |
256Б-3407199-01 |
Насос масляный в сборе Подробнее |
||
| 1 | 130-3407211 |
Корпус насоса Подробнее |
|
|
| 2 | 256Б-3407240-Б |
Шкив насоса Подробнее |
|
|
| 3 | 45 9553 9514 |
Гайка М16х1,5 Подробнее |
|
|
| 4 | 1/35507/01 |
Шайба 16 Подробнее |
|
|
| 5 | 258055-П29 |
Шплинт разводной 4х36 Подробнее |
|
|
| 6 | 503-3407209 |
Ремень привода насоса Подробнее |
|
|
| 7 | 252137-П2 |
Шайба 12 пружинная Подробнее |
|
|
| 8 | 252136-П2 |
Шайба 10 пружинная Подробнее |
|
|
 |
9 | 201499-П29 |
Болт М10х1,5х30 Подробнее |
|
| 10 | 206576-П29 |
Болт М12х30 Подробнее |
|
|
| 11 | 258284-П29 |
Шплинт 1,6х25 Подробнее |
|
|
| 12 | 200327-П29 |
Болт М10х90 Подробнее |
|
|
| 13 | 256Б-3407203-01 |
Кронштейн неподвижный Подробнее |
|
|
 |
14 | 201416-П29 |
Болт М6х1х12 Подробнее |
|
| 15 | 252134-П2 |
Шайба 6 пружинная Подробнее |
|
|
| 16 | 256Б-3407214 |
Ось кронштейна Подробнее |
|
|
| 17 | 256Б-3407205 |
Кронштейн подвижный Подробнее |
|
|
| 18 | 418251-П |
Шпонка сегментная Подробнее |
|
|
| 19 | 307702-П2 |
Кольцо стопорное Подробнее |
|
|
| 20 | 1180304К2С23 |
Подшипник шариковый Подробнее |
|
|
| 21 | 130-3407059-А |
Проставка насоса Подробнее |
|
|
| 22 | 309777-П |
Манжета 24х46 Подробнее |
|
|
| 23 | 305811-П |
Шайба Подробнее |
|
|
| 24 | 252006-П29 |
Шайба 10 Подробнее |
|
|
| 25 | 200-3520022 |
Пружина регулировочного винта Подробнее |
|
|
| 26 | 256Б-3407216-01 |
Винт Подробнее |
|
|
| 27 | 130-3407247 |
Втулка шкива Подробнее |
|
|
| 28 | 258039-П29 |
Шплинт разводной 3х20 Подробнее |
|
|
| 29 | 5320-3407253 |
Статор насоса Подробнее |
|
|
| 30 | 130-3407252 |
Кольцо уплотнительное Подробнее |
|
|
| 31 | 853757-П |
Штифт установочный Подробнее |
|
|
| 32 | 130-3407255 |
Диск распределительный Подробнее |
|
|
| 33 | 130-3407270-А |
Клапан перепускной в сборе Подробнее |
|
|
| 34 | 130-3407213 |
Крышка насоса Подробнее |
|
|
| 35 | 130-3407281 |
Пружина перепускного клапана Подробнее |
|
|
| 36 | 256Б-3407212 |
Крышка в сборе Подробнее |
|
|
| 37 | 306231-П |
Шарик-клапан Подробнее |
|
|
| 38 | 300102-П |
Седло уплотнительное перепускного клапана Подробнее |
|
|
| 39 | 45 9816 6067 |
Шайба 10 Подробнее |
|
|
| 40 | 45 9327 1067 |
Болт М10х70 Подробнее |
|
|
| 41 | 301512-П8 |
Болт Подробнее |
|
|
| 42 | 260-1104596-10 |
Переходник Подробнее |
|
|
| 43 | 256Б-3407200-В |
Насос гидроусилителя в сборе Подробнее |
|
|
| 44 | 130-3407437 |
Прокладка уплотнительная коллектора Подробнее |
|
|
| 45 | 256Б-3407432-30 |
Коллектор насоса Подробнее |
|
|
| 46 | 201426-П29 |
Болт М6х1х35 Подробнее |
|
|
| 47 | 130-3407217 |
Валик насоса Подробнее |
|
|
| 48 | 154901Е |
Подшипник игольчатый Подробнее |
|
|
| 49 | 5320-3407248 |
Ротор насоса Подробнее |
|
|
| 50 | 5320-3407251 |
Лопасть ротора Подробнее |
|
