| ← Ступицы и тормозные барабаны передних колес - после 2000 г | Механизмы тормозные задние → |

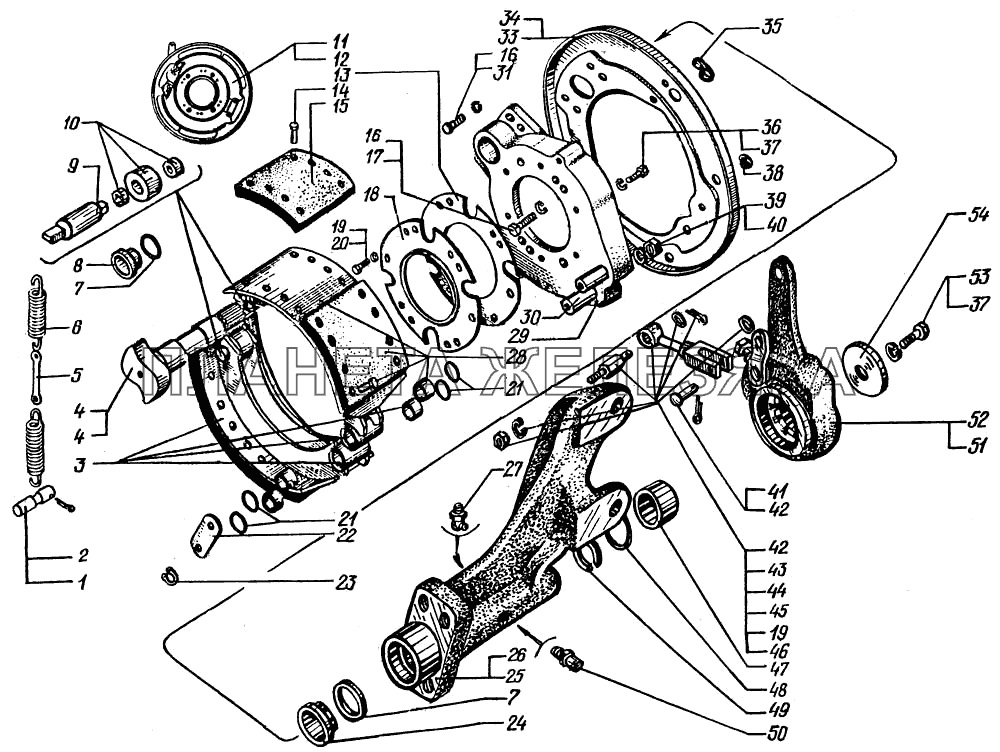

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 250Б-3502098 |
Палец пружины Подробнее |
|
|
| 2 | 258053-П29 |
Шплинт разводной 4х25 Подробнее |
|
|
| 3 | 6510-3501095-01 |
Колодка Подробнее |
|
|
| 4 | 5133В2-3501110 |
Кулак разжимной правый Подробнее |
|
|
| 4 | 5133В2-3501111 |
Кулак разжимной левый Подробнее |
|
|
| 5 | 250Б-3502036 |
Звено пружины Подробнее |
|
|
| 6 | 214Б-3502035-Б |
Пружина колодок Подробнее |
|
|
| 7 | 6510-3501128 |
Кольцо 040-044-25-2-3 Подробнее |
|
|
| 8 | 6510-3502113-01 |
Втулка Подробнее |
|
|
| 9 | 6510-3501164 |
Ось ролика Подробнее |
|
|
| 11 | 5133В2-3501004-000 |
Тормозной механизм правый в сборе Подробнее |
|
|
| 12 | 5133В2-3501005-000 |
Тормозной механизм левый в сборе Подробнее |
|
|
| 13 | 5133В2-3501077-000 |
Прокладка Подробнее |
|
|
| 14 | 346953-П |
Заклепка Подробнее |
|
|
| 15 | 6510-3501105 |
Накладка колодки Подробнее |
|
|
| 16 | 252138-П2 |
Шайба 14 пружинная Подробнее |
|
|
| 17 | 348752-П29 |
Болт М14х2х35 Подробнее |
|
|
| 18 | 5133В2-3501076-000 |
Маслоуловитель Подробнее |
|
|
| 19 | 252135-П2 |
Шайба 8 пружинная Подробнее |
|
|
 |
20 | 201452-П29 |
Болт М8х12 Подробнее |
|
| 20 | 6510-3501107 |
Ролик в сборе Подробнее |
|
|
| 21 | 6510-3501129 |
Кольцо 032-035-19-2-3 Подробнее |
|
|
| 22 | 6510-3501133 |
Пластина Подробнее |
|
|
| 23 | 250-3508057 |
Кольцо Б25 Подробнее |
|
|
| 24 | 6510-3501113 |
Втулка Подробнее |
|
|
| 25 | 5133В2-3519068-000 |
Кронштейн правый в сборе Подробнее |
|
|
| 26 | 5133В2-3519069-000 |
Кронштейн левый в сборе Подробнее |
|
|
 |
27 | 264020-П29 |
Масленка 1/8" Подробнее |
|
| 28 | 6510-3501090-02 |
Колодка в сборе Подробнее |
|
|
| 29 | 5133В2-3501015 |
Суппорт Подробнее |
|
|
| 30 | 6437-3501132 |
Ось колодок Подробнее |
|
|
| 31 | 201589-П29 |
Болт М14х40 Подробнее |
|
|
| 33 | 5133В2-3501150 |
Щит правый Подробнее |
|
|
| 34 | 5133В2-3501151 |
Щит левый Подробнее |
|
|
| 35 | 6510-3501192 |
Заглушка Подробнее |
|
|
 |
36 | 201493-П29 |
Болт М10х1,5х16 Подробнее |
|
| 37 | 252136-П2 |
Шайба 10 пружинная Подробнее |
|
|
| 38 | 256Б-8403014 |
Уплотнитель Подробнее |
|
|
| 39 | 250661-П29 |
Гайка М24х2 Подробнее |
|
|
| 40 | 252143-П2 |
Шайба 24 Подробнее |
|
|
 |
41 | 260012-П29 |
Палец 6х17 Подробнее |
|
| 42 | 258025-П29 |
Шплинт 2,5х20 Подробнее |
|
|
| 43 | 252004-П29 |
Шайба 6 Подробнее |
|
|
| 44 | 65055-3502180 |
Тяга Подробнее |
|
|
| 45 | 6510-3501173 |
Ось Подробнее |
|
|
| 46 | 250510-П29 |
Гайка М8 Подробнее |
|
|
| 47 | 6510-3501122 |
Втулка Подробнее |
|
|
| 48 | 6510-3501160 |
Прокладка Подробнее |
|
|
| 49 | 6510-3501040 |
Стопор Подробнее |
|
|
| 50 | 214-2402025 |
Сапун Подробнее |
|
|
| 51 | РТ40-02 |
Рычаг регулировочный правый Подробнее |
|
|
| 52 | РТ40-03 |
Рычаг регулировочный левый Подробнее |
|
|
 |
53 | 201495-П29 |
Болт М10х1,5х20 Подробнее |
|
| 54 | 210Т-3501155-01 |
Шайба упорная Подробнее |
|
