| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 24.3519200 |

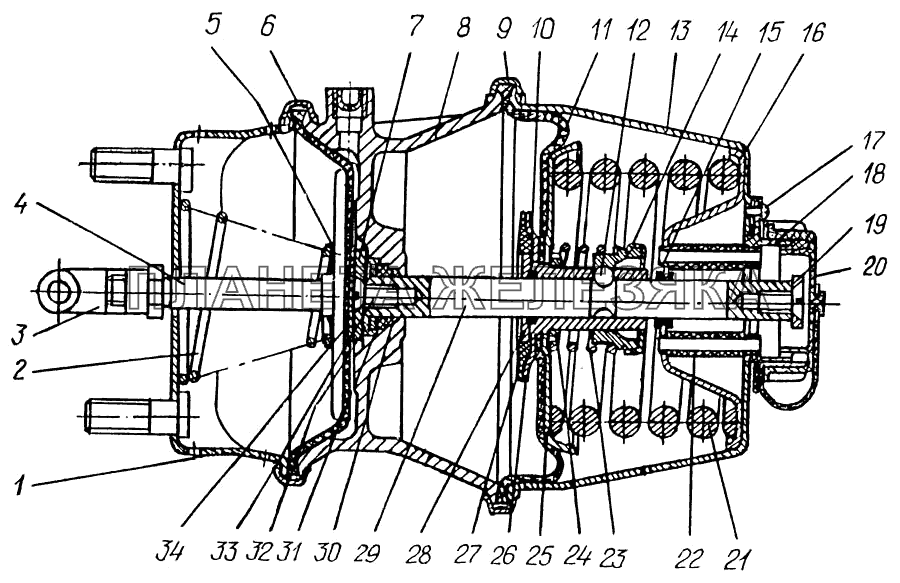

Камера тормозная тип 24/24 Подробнее |
|
||
| 24.3519260 |
Энергоаккумулятор пружинный в сборе Подробнее |
|
||
| 24.3519275 |
Стакан в сборе Подробнее |
|
||
| 24.3519281 |
Колпак крышки в сборе Подробнее |
|
||
| 24.3519282 |
Узел мембранный в сборе Подробнее |
|
||
| 24.3519289 |
Корпус в сборе Подробнее |
|
||
| 1 | 24.3519220 |
Корпус в сборе Подробнее |
|
|
 |
2 | 100-3519254 |
Пружина Подробнее |
|
| 3 | 100-3519238 |
Вилка Подробнее |
|
|
| 4 | 100-3519230 |
Шток Подробнее |
|
|
| 5 | 100-3519458 |
Тарелка пружины Подробнее |
|
|
 |
6 | 100-3519246 |
Хомут Подробнее |
|
| 7 | 24.3519272 |
Диск Подробнее |
|
|
| 8 | 24.3519290 |
Корпус Подробнее |
|
|
| 9 | 19.3519345-02 |
Хомут Подробнее |
|
|
| 10 | 5320-2905621 |
Сальник Подробнее |
|
|
| 11 | 24.3519350 |
Мембрана Подробнее |
|
|
| 12 | Б-10-40Н |
Шарик Подробнее |
|
|
| 13 | 24.3519262-10 |
Крышка Подробнее |
|
|
| 14 | 24.3519292 |
Втулка в сборе Подробнее |
|
|
| 15 | 24.3519236 |
Кольцо Подробнее |
|
|
| 16 | 24.3519276 |
Стакан Подробнее |
|
|
| 17 | 220050 |
Винт М4х8 Подробнее |
|
|
| 18 | 24.3519277 |
Корпус Подробнее |
|
|
| 19 | 24.3519263 |
Диск ограничительный Подробнее |
|
|
| 20 | 24.3519286 |
Крышка колпака Подробнее |
|
|
| 21 | 24.3519268 |
Пружина Подробнее |
|
|
| 22 | 24.3519299 |
Трубка Подробнее |
|
|
|
|
23 | 100-3519254 |
Пружина Подробнее |
|
| 24 | 24.3519284 |
Гайка Подробнее |
|
|
| 25 | 24.3519283 |
Диск Подробнее |
|
|
| 26 | 24.3519298 |
Диск Подробнее |
|
|
| 27 | 24.3519267 |
Буфер Подробнее |
|
|
| 28 | 24.3519285 |
Толкатель Подробнее |
|
|
| 29 | 24.3519273 |
Шток Подробнее |
|
|
| 30 | 5320-2905646 |
Сальник Подробнее |
|
|
| 31 | 24.3519291 |
Кольцо Подробнее |
|
|
| 32 | 24.3519279 |
Гайка Подробнее |
|
|
| 33 | 221717 |
Винт М10х16 Подробнее |
|
|
 |
34 | 100-3519250 |
Мембрана тип 24 Подробнее |
