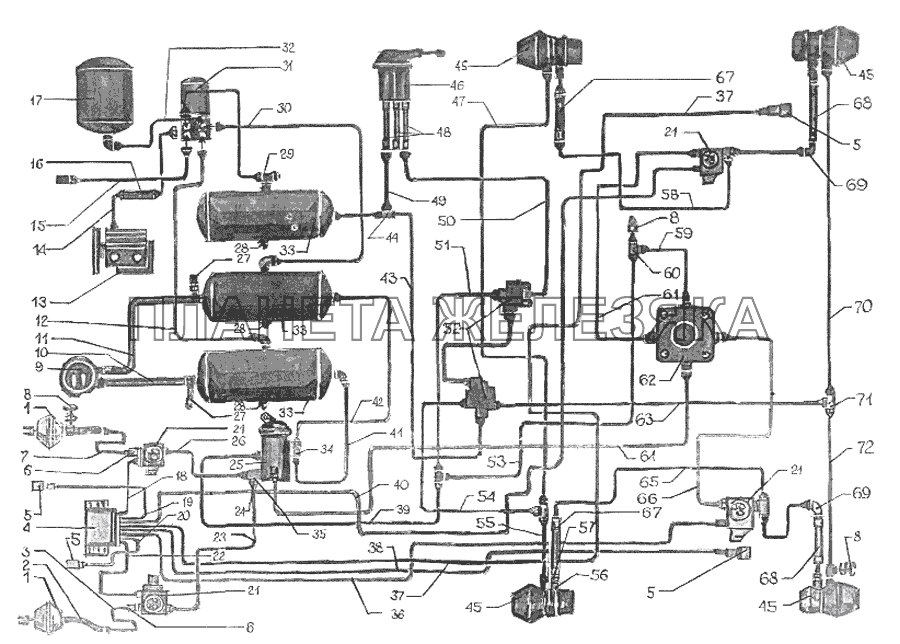

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 30.3519010-50 |
Камера тормозная передняя тип 30 Подробнее |
|
|
| 2 | 65055-3506060 |
Шланг Подробнее |
|
|
| 3 | 65055-3506281-01 |
Трубка к левой передней тормозной камере Подробнее |
|
|
| 4 | 65055-3859010 |
Блок управления АБС Knore-Bremse Подробнее |
|
|
| 5 | 486000128 |
Датчик скорости вращения Knorr-Bremse Подробнее |
|
|
| 6 | 6443-3506078 |
Угольник правого модулятора Подробнее |
|
|
| 7 | 65055-3506280-01 |
Трубка к правой передней тормозной камере Подробнее |
|
|
| 8 | 13.3515310 |
Клапан контрольного вывода в сборе Подробнее |
|
|
| 9 | 705224 |
Манометр Подробнее |
|
|
| 10 | 260-3830026 |
Шланг соединительвый Подробнее |
|
|
| 11 | 260-3830028 |
Шланг соединительвый Подробнее |
|
|
| 12 | 65055-3506224-10 |
Трубка к ресиверу передних тормозов Подробнее |
|
|
 |
13 | 161.3509012-20 |
Компрессор Подробнее |
|
| 14 | 65055-3509278-20 |
Трубка подвода воды к компрессору Подробнее |
|
|
| 15 | 65055-3506251 |
Трубка к потребителям Подробнее |
|
|
| 16 | 255-3506211 |
Шланг соединительный Подробнее |
|
|
| 17 | 65055-3513205 |
Ресивер осушитель Подробнее |
|
|
| 18 | 65055-3859041 |
Кабель модулятора правый переднего колеса Подробнее |
|
|
| 19 | 65055-3859061 |
Кабель датчика правый переднего колеса Подробнее |
|
|
| 20 | 65055-3859060 |
Кабель датчика левый переднего колеса Подробнее |
|
|
| 21 | 472195.018.0 |
Модулятор Подробнее |
|
|
| 22 | 65055-3859040 |
Кабель модулятора левый переднего колеса Подробнее |
|
|
| 23 | 65055-3506281-11 |
Трубка к левому переднему модулятору Подробнее |
|
|
| 24 | 349507 |
Гайка М22х1,5 Подробнее |
|
|
| 25 | 100-3514008-30 |
Кран тормозной двухсекционный с рычагом в сборе Подробнее |
|
|
| 26 | 65055-3506280-11 |
Трубка к правому переднему модулятору Подробнее |
|
|
| 27 | ММ124-3810600 |
Датчик снижения давления Подробнее |
|
|
 |
28 | 100-3513110 |
Клапан слива конденсата Подробнее |
|
| 29 | 260-3506018 |
Тройник Подробнее |
|
|
| 30 | 65055-3506207 |
Трубка к верхнему ресиверу Подробнее |
|
|
| 31 | 65055-3506228-10 |
Трубка к ресиверу задних тормозов Подробнее |
|
|
| 32 | 65055-3506509-20 |
Трубка к регенерационному ресиверу Подробнее |
|
|
| 33 | 260-3513015 |
Ресивер А40-280 Подробнее |
|
|
| 34 | 346345 |
Тройник Подробнее |
|
|
| 35 | 347381 |
Тройник Подробнее |
|
|
| 36 | 65055-3859042 |
Кабель модулятора левый заднего колеса Подробнее |
|
|
| 37 | 65055-3859063 |
Кабель датчика правый заднего колеса Подробнее |
|
|
| 38 | 65055-3859062 |
Кабель датчика левый заднего колеса Подробнее |
|
|
| 39 | 65053-3506347-61 |
Трубка от тормозного крана к двухмагистральному клапану Подробнее |
|
|
| 39 | 65055-3506347-01 |
Трубка от тормозного крана к двухмагистральному клапану Подробнее |
|
|
| 40 | 65055-3859043 |
Кабель модулятора правый заднего колеса Подробнее |
|
|
| 41 | 65055-3506241-01 |
Трубка от ресивера к верхней секции тормозного крана Подробнее |
|
|
| 42 | 65055-3506245-01 |
Трубка от ресивера к нижней секции тормозного крана Подробнее |
|
|
| 43 | 65053-3506360-01 |
Трубка от ручного крана к ускорительному клапану Подробнее |
|
|
| 44 | 260-3506293-10 |
Тройник Подробнее |
|
|
| 45 | 30.3519360 |
Камера тормозная задняя тип 30 Подробнее |
|
|
| 46 | 12-3537010 |
Кран тормозной обратного действия Подробнее |
|
|
| 47 | 65055-3506400 |
Трубка к аварийной полости камеры среднего моста, правая Подробнее |
|
|
| 48 | 250-1015383-01 |
Шланг Подробнее |
|
|
| 49 | 255Б-3506254-01 |
Трубка подвода воздуха Подробнее |
|
|
| 50 | 65053-3506286-71 |
Трубка от тормозного крана к регулятору тормозных сил передняя Подробнее |
|
|
| 50 | 65055-3506286-11 |
Трубка от тормозного крана к регулятору тормозных сил передняя Подробнее |
|
|
| 51 | 65055-3506270-01 |
Трубка от двухмагистрального клапана к тройнику развода Подробнее |
|
|
| 52 | 6505-3518050-01 |
Блок ускорительного и двухмагистрального клапанов Подробнее |
|
|
| 53 | 65053-3506289-11 |
Трубка от тормозного крана к регулятору тормозных сил задняя Подробнее |
|
|
| 54 | 65055-3506454-01 |
Трубка к стояночным тормозам среднего моста Подробнее |
|
|
| 55 | 65055-3506401 |
Трубка к аварийной полости камеры среднего моста левая Подробнее |
|
|
| 56 | 6505-3506708 |
Угольник Подробнее |
|
|
| 57 | 6505-3506712 |
Шайба Подробнее |
|
|
| 58 | 65055-3506300-11 |
Трубка к среднему мосту Подробнее |
|
|
| 59 | 65053-3506488-01 |
Трубка питания регулятора тормозных сил Подробнее |
|
|
| 60 | 65055-3506014 |
Тройник клапана контрольного вывода Подробнее |
|
|
| 61 | 65055-3506295-41 |
Трубка от РТС к правому модулятору Подробнее |
|
|
| 62 | 65055-3533010 |
Регулятор тормозных сил BR-4429 Подробнее |
|
|
| 63 | 65055-3506455-01 |
Трубка к стояночным тормозам заднего моста Подробнее |
|
|
| 64 | 65053-3506289-71 |
Трубка от тормозного крана к регулятору тормозных сил задняя Подробнее |
|
|
| 65 | 65055-3506310-11 |
Трубка к заднему мосту Подробнее |
|
|
| 66 | 65055-3506299-41 |
Трубка от РТС к левому модулятору Подробнее |
|
|
| 67 | 6443-3506301 |
Шланг к тормозным камерам заднего моста Подробнее |
|
|
| 68 | 65032-3506086 |
Шланг Подробнее |
|
|
| 69 | 6505-3506708-01 |
Угольник Подробнее |
|
|
| 70 | 65055-3506300 |
Трубка к рабочей полости камеры заднего моста, правая Подробнее |
|
|
| 71 | 65032-3506713 |
Тройник Подробнее |
|
|
| 72 | 65055-3506301 |
Трубка к рабочей полости камеры заднего моста, левая Подробнее |
|
